Предохранительный клапан <700> — HITACHI SCX550

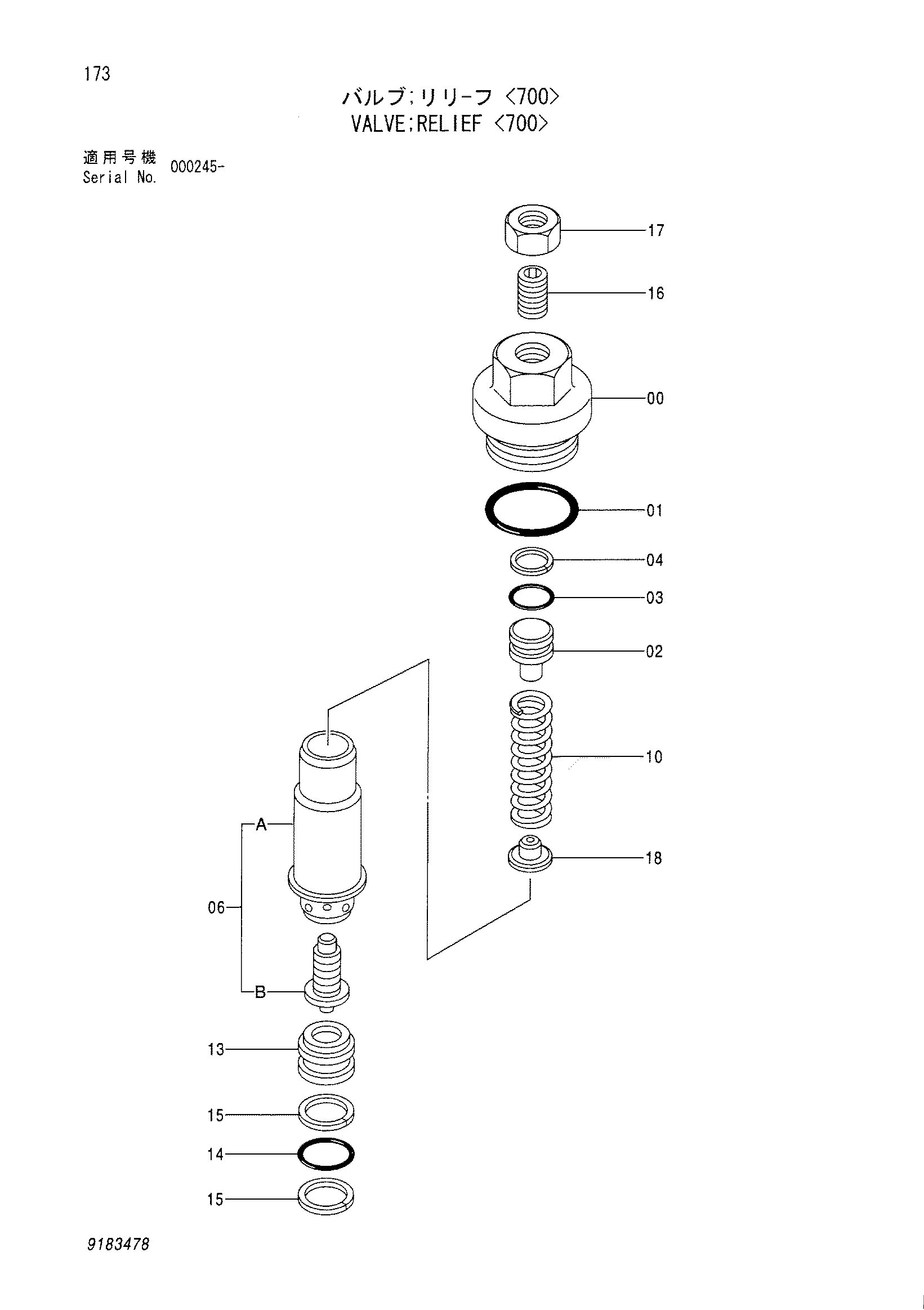

Заводская схема «Предохранительный клапан <700>» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9183478 | Предохранительный клапан | 1 | |
| 00 | 4312882 | Пробка | 1 |
| 01 | 985098 | Уплотнительное кольцо | 1 |
| 02 | 4312883 | Пробка | 1 |
| 03 | 4506412 | Уплотнительное кольцо | 1 |
| 04 | 4027963 | Опорное кольцо | 1 |
| 06 | 9744442 | Картридж | 1 |
| 10 | 4382278 | Пружина сжатия | 1 |
| 13 | 4312892 | Сиденье | 1 |
| 14 | 4506415 | Уплотнительное кольцо | 1 |
| 15 | 4040814 | Опорное кольцо | 2 |
| 16 | 4312893 | Винт регулировочный | 1 |
| 17 | J950012 | Гайка | 1 |
| 18 | 4337154 | Направляющая пружины | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
