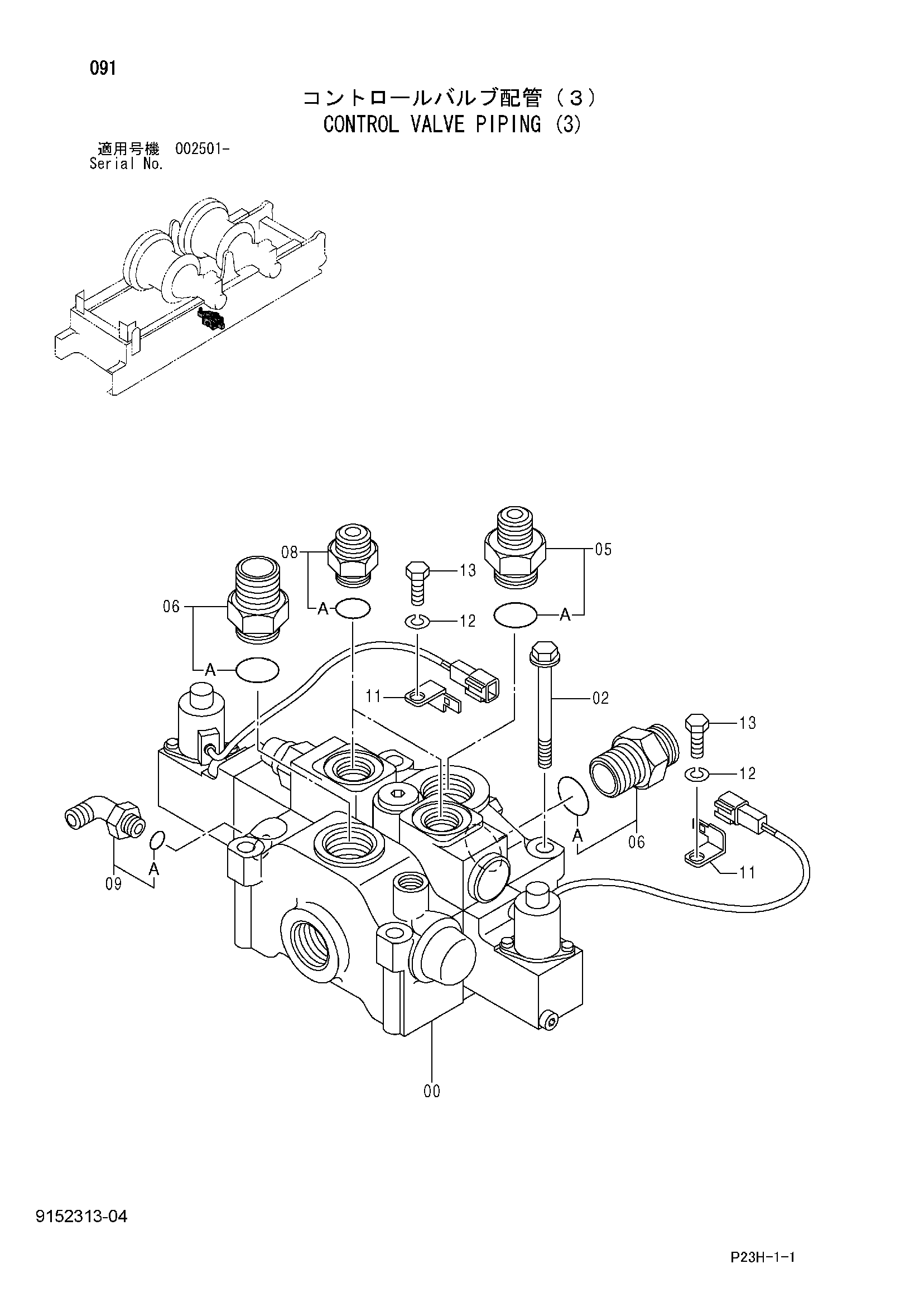

Гидрораспределитель трубопроводы (3) — HITACHI SCX550
Заводская схема «Гидрораспределитель трубопроводы (3)» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4364943 | Гидрораспределитель | 1 |
| 02 | J271000 | Болт с шайбой | 4 |
| 02A | J901000 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 05 | 4129457 | Адаптер | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4042034 | Адаптер | 2 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4279302 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4156434 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4257159 | Кронштейн | 2 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | J901016 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
