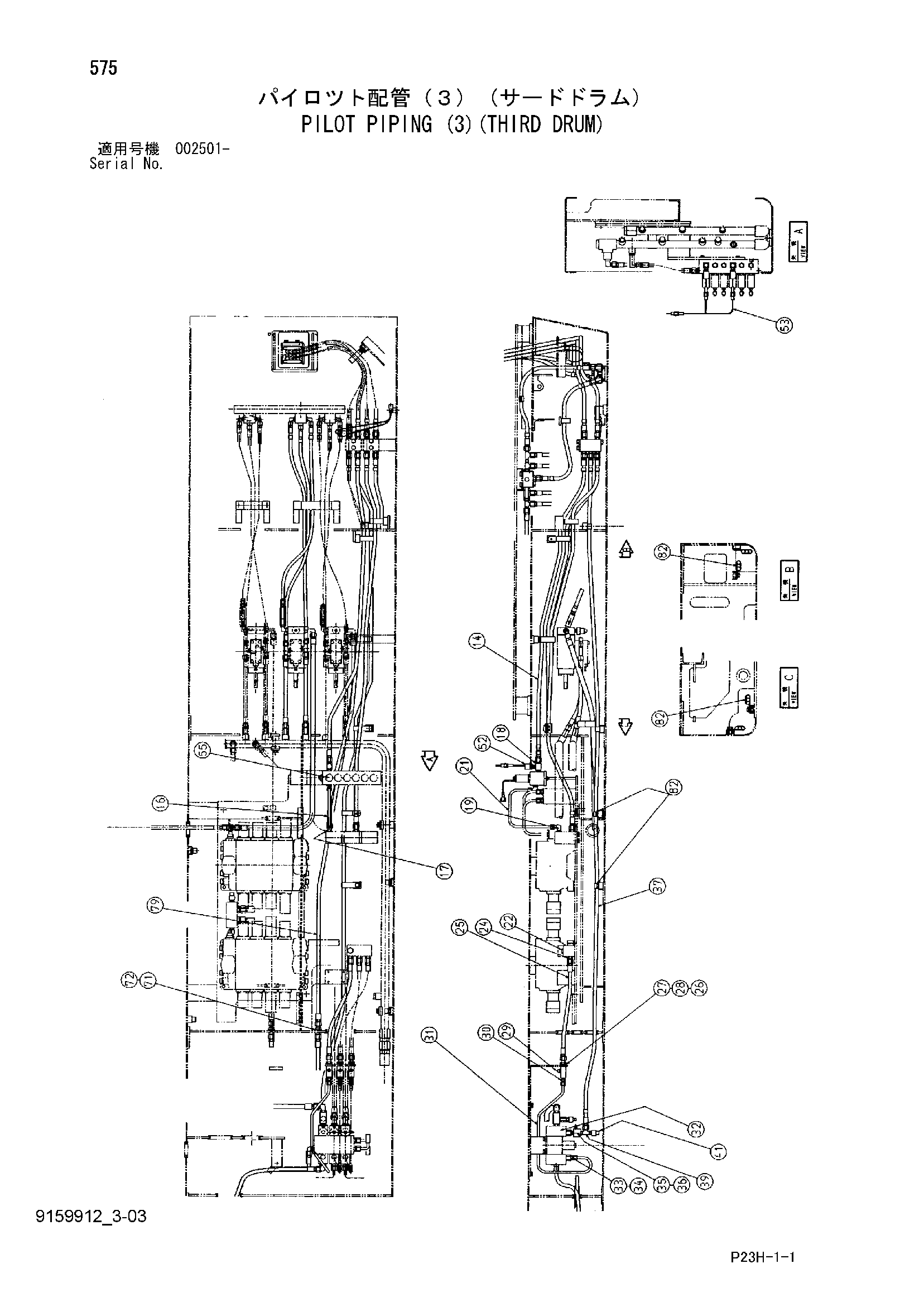

Пилотные гидролинии (3)(третий барабан) — HITACHI SCX550
Заводская схема «Пилотные гидролинии (3)(третий барабан)» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 14 | 4279229 | Нейлоновый шланг | 1 |
| 16 | 4207962 | Нейлоновый шланг | 1 |
| 17 | 4200467 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4338768 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4317622 | Штуцер трубки | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4386998 | Трубка | 1 |
| 22 | 4093624 | Пробка | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4200467 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4318422 | Нейлоновый шланг | 1 |
| 26 | 4338545 | Переходник | 1 |
| 27 | A590916 | Пружинная шайба | 1 |
| 28 | 4202531 | Гайка | 1 |
| 29 | 94-2022 | Пробка | 1 |
| 30 | 4130170 | Штуцер трубки | 1 |
| 31 | 3071094 | Трубка | 1 |
| 32 | 4334532 | Пилотный клапан | 1 |
| 33 | 4317623 | Штуцер трубки | 1 |
| 34 | 964255 | Уплотнительное кольцо | 1 |
| 35 | 4350510 | Адаптер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4346128 | Штуцер | 1 |
| 37 | 4330114 | Шланг | 1 |
| 39 | 4307265 | Тройник | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4254563 | Выключатель давление | 1 |
| 41A | 4113154 | Уплотнительное кольцо | 1 |
| 52 | 4286171 | Датчик давления | 1 |
| 53 | 4444825 | Жгут проводов | 1 |
| 55 | 4395251 | Электромагнитный клапан | 1 |
| 71 | A590916 | Пружинная шайба | 1 |
| 72 | 4202531 | Гайка | 1 |
| 79 | 4318413 | Шланг | 1 |
| 82 | 4259817 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
