Башенный гусёк стрелы остановка — HITACHI SCX550

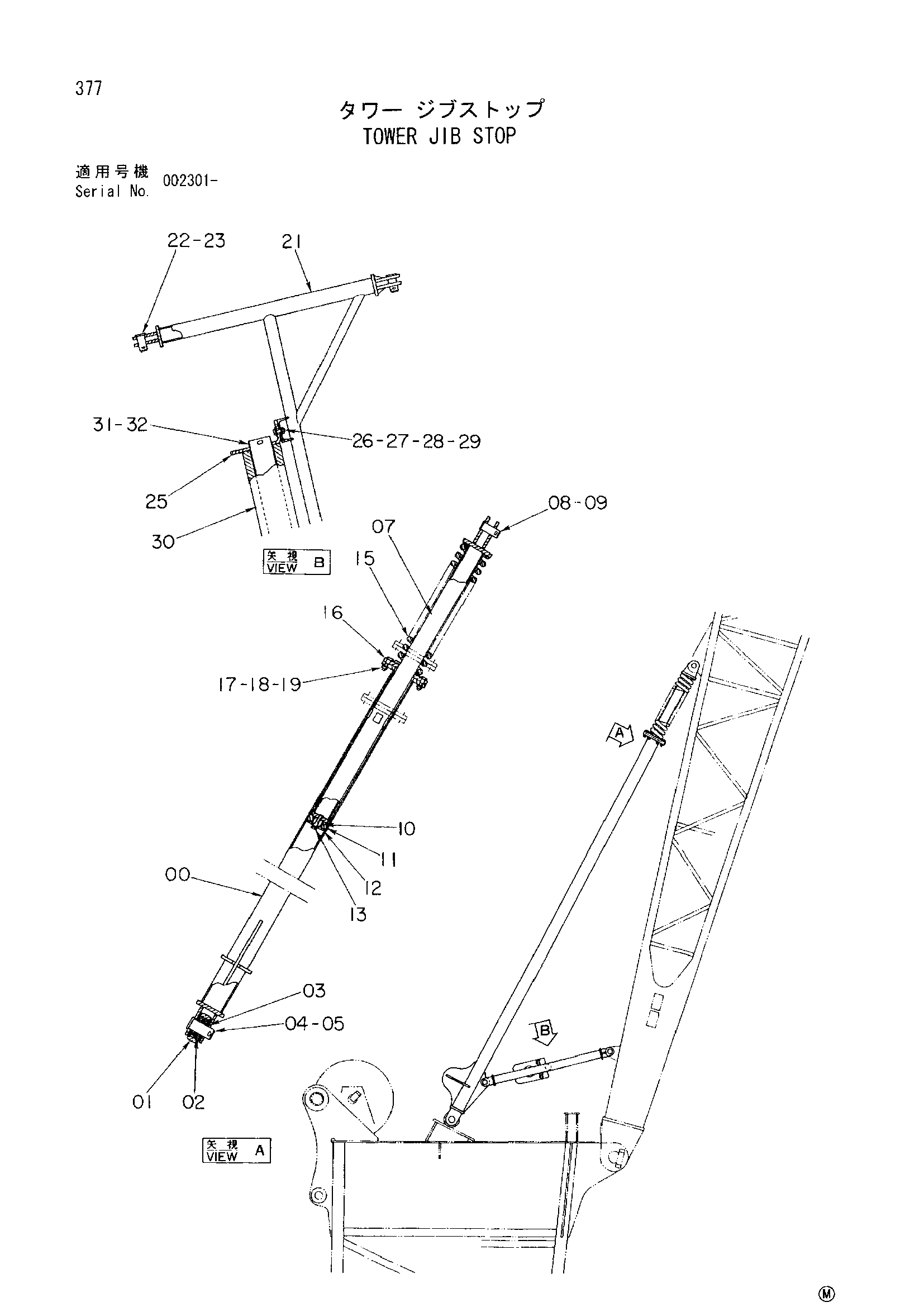

Заводская схема «Башенный гусёк стрелы остановка» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9137314 | Башенный гусёк стрелы остановка в сборе | 1 | |
| 00 | 8059697 | Опора наружный | 2 |
| 01 | 4338142 | Ролик | 2 |
| 02 | 971195 | Шариковый подшипник | 4 |
| 03 | 4173901 | Проставка | 4 |
| 04 | 4173900 | Палец | 2 |
| 05 | A768056 | Шплинт | 2 |
| 07 | 8059699 | Опора внутренний | 2 |
| 08 | 4338140 | Палец | 2 |
| 09 | A766040 | Шплинт | 2 |
| 10 | 4153402 | Проставка | 2 |
| 11 | 4153404 | Резиновый фиксатор | 2 |
| 12 | 4153403 | Сиденье | 2 |
| 13 | J011045 | Болт с шайбой | 2 |
| 15 | 4338189 | Пружина | 2 |
| 16 | 4338143 | Пластина | 4 |
| 17 | J901040 | Болт | 12 |
| 18 | A590110 | Плоская шайба | 12 |
| 19 | M660010 | U-образная гайка | 12 |
| 21 | 7029128 | Шток коннектинг | 1 |
| 22 | 440462 | Палец | 4 |
| 23 | A766040 | Шплинт | 4 |
| 25 | 4339984 | Кронштейн | 2 |
| 26 | J901030 | Болт | 4 |
| 27 | J217083 | Шайба | 4 |
| 28 | A590110 | Плоская шайба | 4 |
| 29 | M660010 | U-образная гайка | 4 |
| 30 | 4339822 | Ролик | 1 |
| 31 | 4343172 | Палец | 1 |
| 32 | A761000 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
