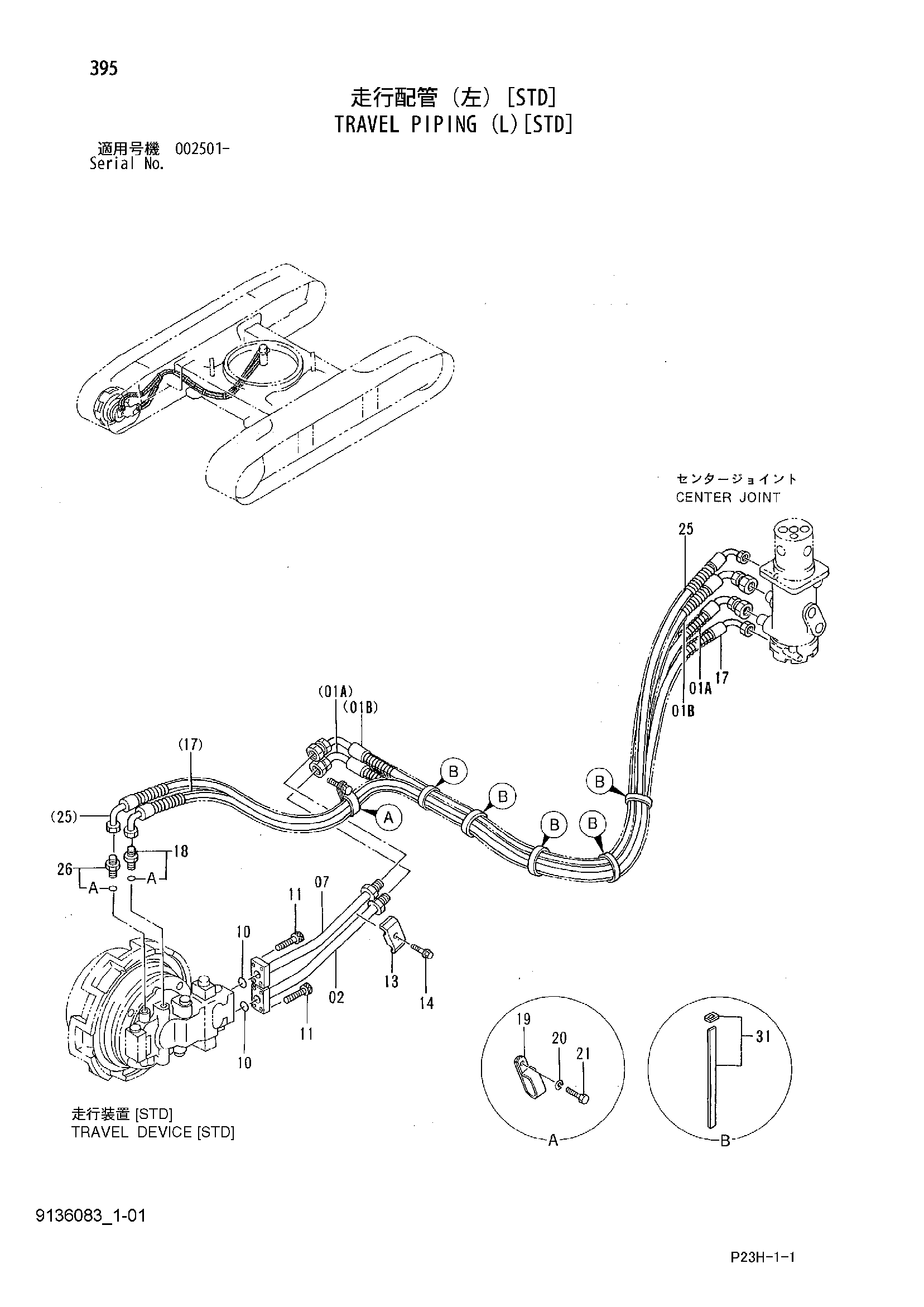

Гидролинии хода (левый)[STD] — HITACHI SCX550
Заводская схема «Гидролинии хода (левый)[STD]» для HITACHI SCX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидролинии хода (левый)[STD] HITACHI SCX550](/catalog-drawings/05/054345bb-58eb-46d4-8ad1-4b8041de9772.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A | 4332629 | Шланг | 1 |
| 01B | 4332629 | Шланг | 1 |
| 02 | 8059299 | Трубка | 1 |
| 07 | 8059300 | Трубка | 1 |
| 10 | A811035 | Уплотнительное кольцо | 2 |
| 11 | M341240 | Болт с внутренним шестигранником | 8 |
| 13 | 4189860 | Хомут трубки | 1 |
| 14 | J271265 | Болт с шайбой | 1 |
| 14A | J901265 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 17 | 4332631 | Шланг | 1 |
| 18 | 4210361 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4192034 | Зажим | 1 |
| 20 | A590910 | Пружинная шайба | 1 |
| 21 | J901020 | Болт | 1 |
| 25 | 4332630 | Шланг | 1 |
| 26 | 4200466 | Адаптер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4077322 | Лента | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
