050: Масляный радиатор и масляный фильтр — HITACHI SCX500W

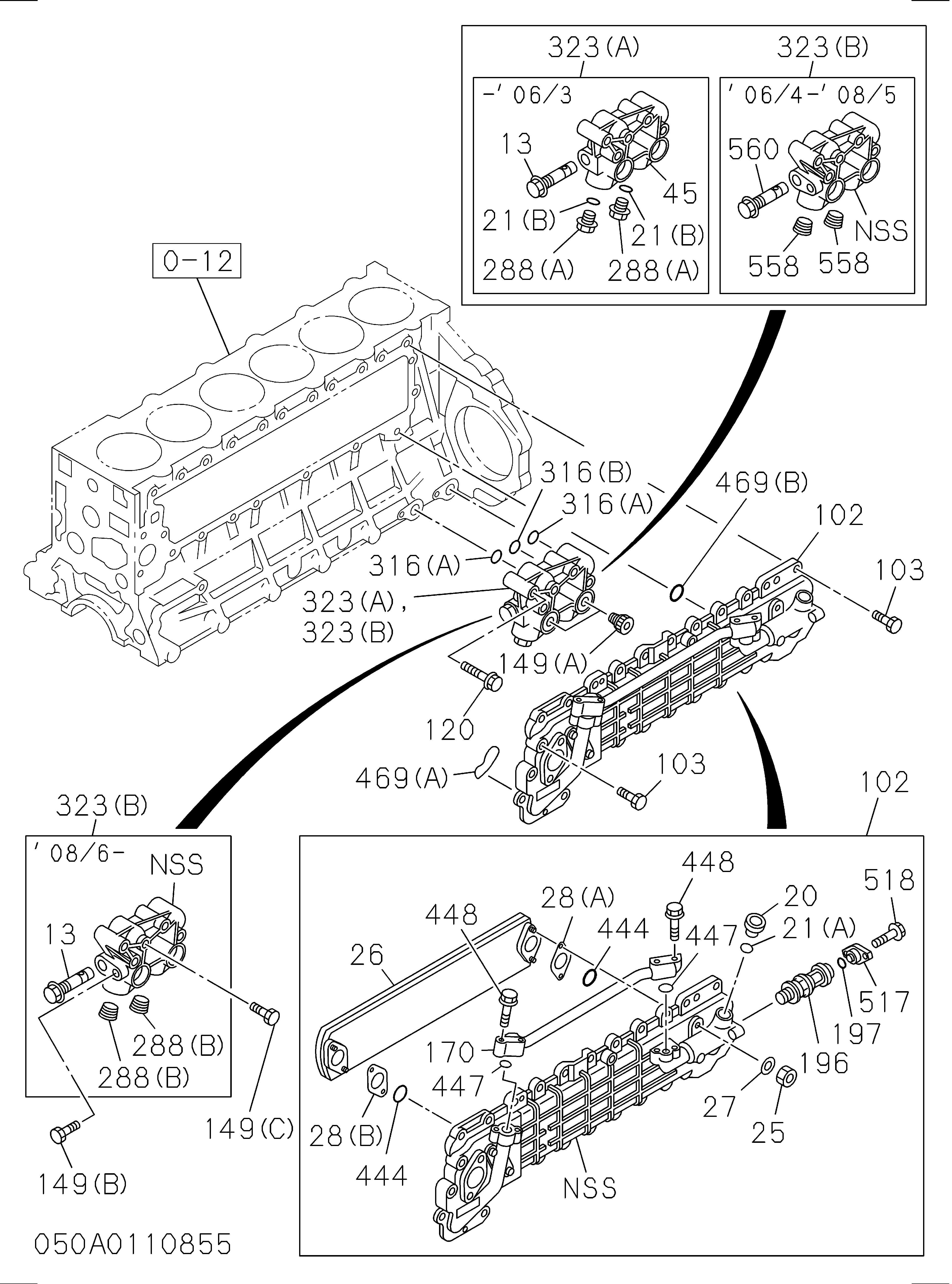

Заводская схема «050: Масляный радиатор и масляный фильтр» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002(B) | 8943910493 | Элемент масляный фильтр | 1 |
| 020 | 8943967530 | Пробка радиатор корпус | 1 |
| 021(A) | 8943967550 | Прокладка пробка | 1 |
| 025 | 1132193240 | Гайка коре TO корпус | 4 |
| 026 | 1217230660 | Коре в сборе масляный радиатор | 1 |
| 027 | 9091645100 | Шайба PL, коре TO корпус | 4 |
| 028(A) | 1217291170 | Прокладка коре TO корпус | 1 |
| 028(B) | 8943949300 | Прокладка коре TO корпус | 1 |
| 102 | 1132010114 | Радиатор в сборе масляный | 1 |
| 103 | 1090440711 | Болт масляный радиатор | 3 |
| 103 | 0280808250 | Болт масляный радиатор | 24 |
| 103 | 0286808350 | Болт масляный радиатор | 1 |
| 103 | 0280808220 | Болт масляный радиатор | 24 |
| 103 | 0286508350 | Болт масляный радиатор | 1 |
| 170 | 8943900782 | Трубка бйпасс | 1 |
| 196 | 8976009360 | Термостат масляный радиатор | 1 |
| 197 | 8943992790 | Прокладка термостат | 1 |
| 265 | 8943910164 | Корпус масляный фильтр | 1 |
| 307 | 8943963740 | Клапан оверфлов | 1 |
| 308 | 1096231630 | Прокладка клапан, оверфлов | 1 |
| 321(A) | 8943993390 | Прокладка масляный фильтр TO C/BL | 1 |
| 321(B) | 8943993990 | Прокладка масляный фильтр TO C/BL | 2 |
| 328 | 0281810300 | Болт масляный фильтр | 2 |
| 328 | 0281810900 | Болт масляный фильтр | 2 |
| 328 | 0281510300 | Болт масляный фильтр | 2 |
| 328 | 0281510900 | Болт масляный фильтр | 2 |
| 444 | 8943968100 | Прокладка элемент TO корпус | 2 |
| 444 | 1096232990 | Прокладка элемент TO корпус | 2 |
| 447 | 1096235880 | Прокладка бйпасс трубка | 2 |
| 448 | 0280808300 | Болт бйпасс трубка | 4 |
| 448 | 0280508300 | Болт бйпасс трубка | 4 |
| 469(A) | 8943990020 | Прокладка масляный радиатор TO C/BL | 1 |
| 469(B) | 8943992790 | Прокладка масляный радиатор TO C/BL | 1 |
| 469(B) | 8980454490 | Прокладка масляный радиатор TO C/BL | 1 |
| 496(B) | 8943914056 | Фильтр в сборе масляный | 1 |
| 517 | 1217291180 | Пробка термостат, масляный радиатор | 1 |
| 518 | 0280808160 | Болт пробка, термостат | 2 |
| 518 | 0280508160 | Болт пробка, термостат | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
