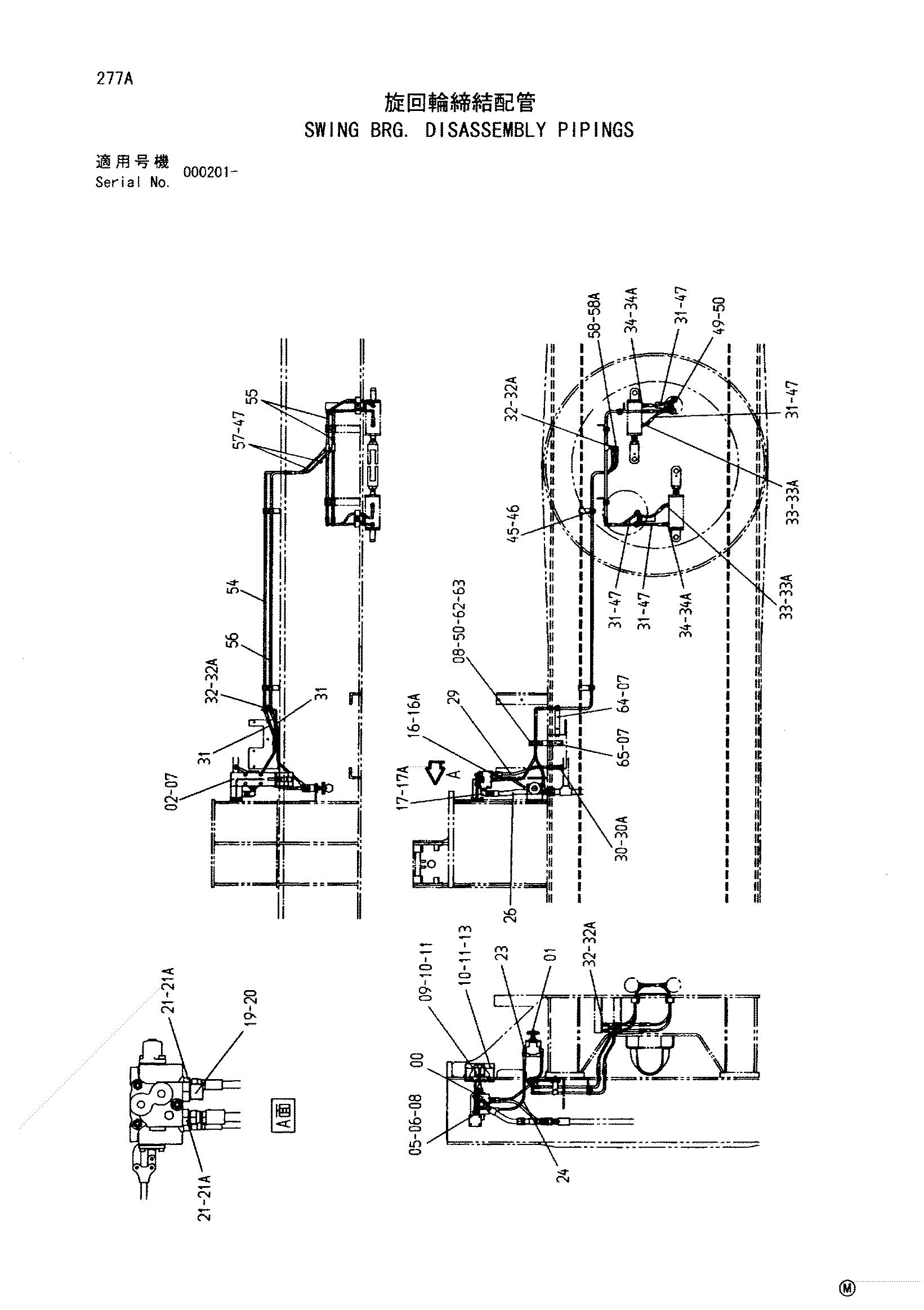

Поворот подшипник. дисассемблй трубопроводы — HITACHI SCX500W
Заводская схема «Поворот подшипник. дисассемблй трубопроводы» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4070548 | Гидрораспределитель | 1 |
| 01 | 4103824 | Запорный клапан | 1 |
| 02 | 8015390 | Кронштейн | 1 |
| 05 | J901035 | Болт | 4 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | J271020 | Болт с шайбой | 8 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J950010 | Гайка | 6 |
| 09 | 9709580 | Кронштейн | 1 |
| 10 | J900816 | Болт | 6 |
| 11 | A590908 | Пружинная шайба | 6 |
| 13 | 7007395 | Крышка | 1 |
| 16 | 4419882 | Адаптер | 1 |
| 16A | R26906R | Уплотнительное кольцо | 1 |
| 17 | 4037691 | Угловой штуцер | 1 |
| 17A | R26906R | Уплотнительное кольцо | 1 |
| 19 | 4024278 | Адаптер | 1 |
| 20 | R26906R | Уплотнительное кольцо | 1 |
| 21 | 4303002 | Адаптер | 2 |
| 21A | U10778U | Уплотнительное кольцо | 1 |
| 23 | 4182734 | Угловой штуцер | 2 |
| 24 | 4327960 | Шланг | 1 |
| 26 | 4092048 | Шланг | 1 |
| 29 | 4304984 | Шланг | 1 |
| 30 | 4200466 | Адаптер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4327963 | Шланг | 6 |
| 32 | 4154670 | Угловой штуцер | 5 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4193826 | Угловой штуцер | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4200465 | Адаптер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4001156 | Хомут трубки | 6 |
| 46 | J271030 | Болт с шайбой | 6 |
| 46A | J901030 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | 4055154 | Защита шланга | 6 |
| 49 | D47250 | Хомут шланга | 4 |
| 50 | J271025 | Болт с шайбой | 4 |
| 50A | J901025 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 54 | 9752708 | Трубка | 1 |
| 55 | 9752709 | Трубка | 2 |
| 56 | 9752710 | Трубка | 1 |
| 57 | 4327960 | Шланг | 2 |
| 58 | 4278441 | Угловой штуцер | 1 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4000903 | Хомут трубки | 2 |
| 63 | 4023274 | Защитный кожух | 2 |
| 64 | 4307299 | Кронштейн | 1 |
| 65 | 4104715 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
