Каталог запчастей HITACHI

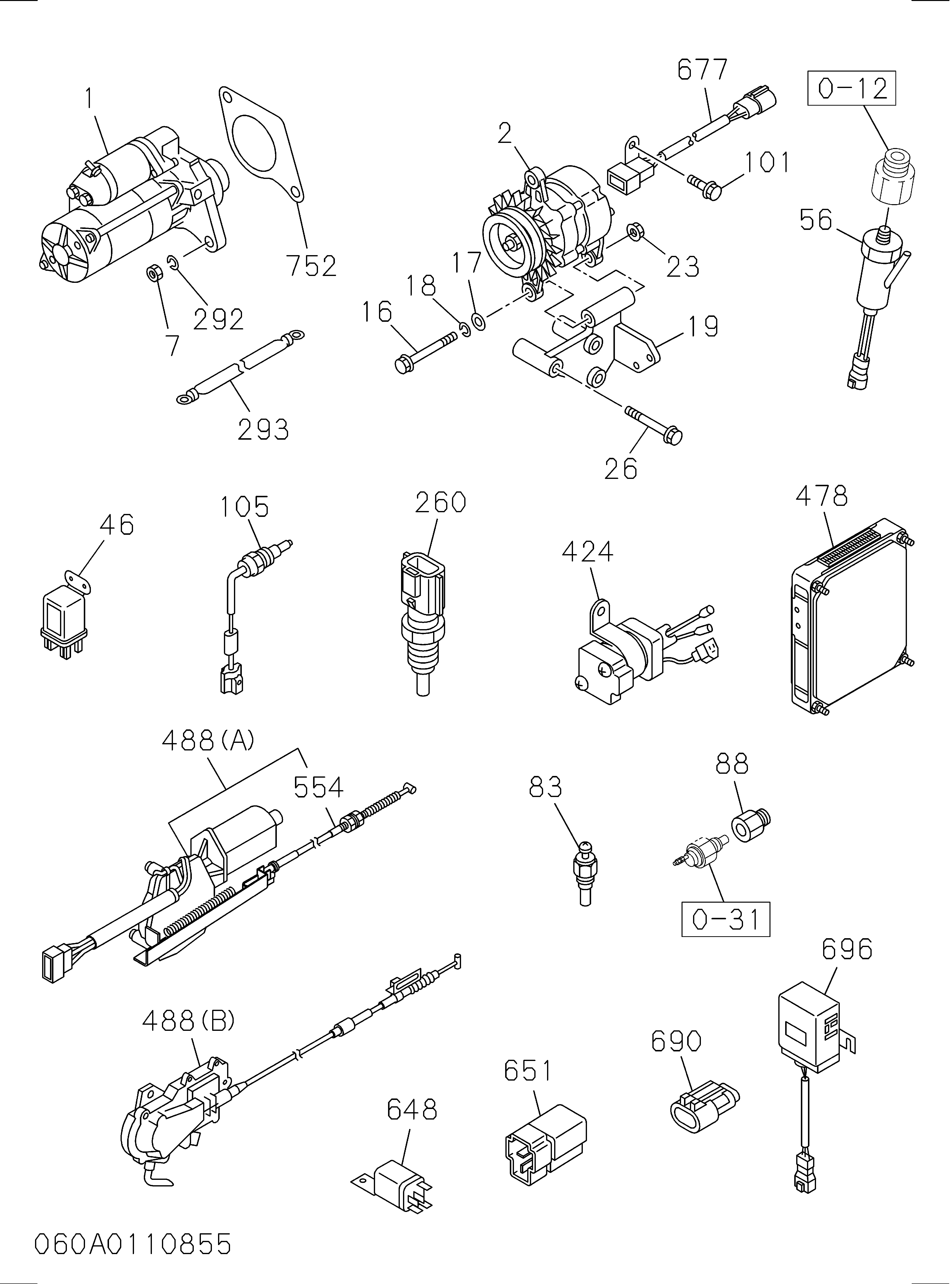

060: Электрооборудование управления двигателем — HITACHI SCX500W
Заводская схема «060: Электрооборудование управления двигателем» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1811004142 | Стартер в сборе | 1 |
| 001 | 8980608540 | Стартер в сборе | 1 |
| 001 | 8981412061 | Стартер в сборе | 1 |
| 002 | 1812005903 | Генератор в сборе | 1 |
| 002 | 1812006035 | Генератор в сборе | 1 |
| 007 | 9991104140 | Гайка стартер | 2 |
| 007 | 0911105140 | Гайка стартер | 2 |
| 016 | 1090001331 | Болт генератор | 1 |
| 017 | 9091605140 | Шайба PL, генератор | 1 |
| 017 | 0916105140 | Шайба PL, генератор | 1 |
| 018 | 9091505140 | Шайба LK, генератор | 1 |
| 018 | 0915105140 | Шайба LK, генератор | 1 |
| 019 | 1197111361 | Кронштейн генератор | 1 |
| 023 | 1197110290 | Гайка генератор | 1 |
| 026 | 0281810800 | Болт генератор кронштейн | 3 |
| 026 | 0281510800 | Болт генератор кронштейн | 3 |
| 046 | 8942580140 | Реле глов пробка | 1 |
| 056 | 1824101990 | Выключатель масляный давление предупреждение | 1 |
| 056 | 8973243730 | Выключатель масляный давление предупреждение | 1 |
| 088 | 8943963961 | Адаптер SW | 1 |
| 101 | 0280806100 | Болт жгут проводов | 1 |
| 101 | 0280506100 | Болт жгут проводов | 1 |
| 105 | 1831610330 | Выключатель термостатический, QOS | 1 |
| 292 | 9091505140 | Шайба LK, стартер | 2 |
| 292 | 0915105140 | Шайба LK, стартер | 2 |
| 293 | 1826502380 | Трос стартер масса | 1 |
| 424 | 1825530391 | Реле защитный, стартер | 1 |
| 488(B) | 8972550670 | Ограничитель ENG | 1 |
| 677 | 1826413701 | Жгут проводов генератор | 1 |
| 690 | 8944437890 | Разъём | 1 |
| 696 | 1825503250 | Управление блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
