Пилотные гидролинии (2) — HITACHI SCX500W

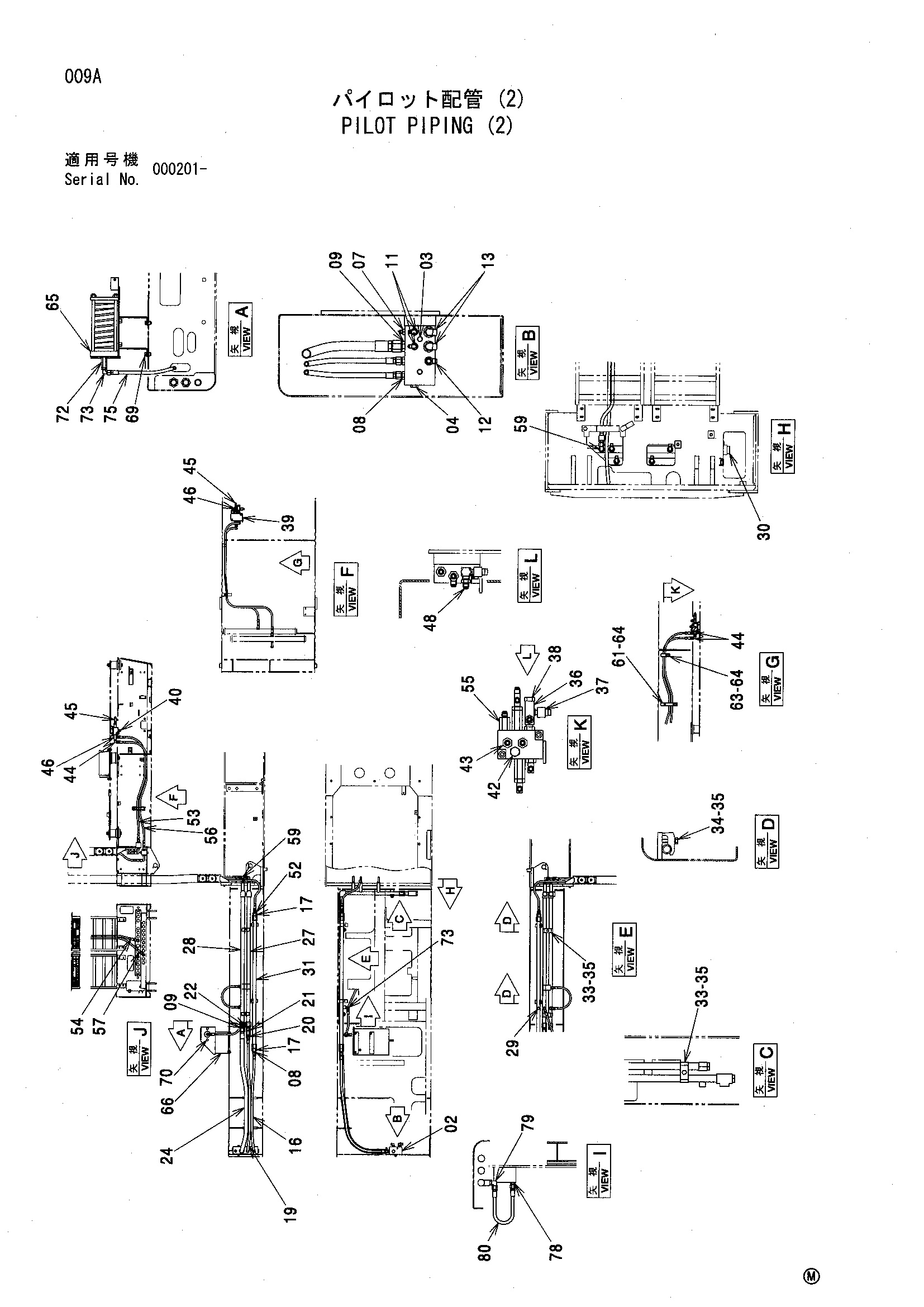

Заводская схема «Пилотные гидролинии (2)» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 2035379 | Коллектор | 1 |
| 03 | J271000 | Болт с шайбой | 2 |
| 03A | J901000 | Болт | 1 |
| 03B | J222010 | Плоская шайба | 1 |
| 04 | 4174541 | Пробка | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4200466 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4210361 | Адаптер | 3 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4042033 | Адаптер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4154671 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4296066 | Тройник | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4065118 | Угловой штуцер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4318416 | Шланг | 1 |
| 17 | 4263450 | Переходник S | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4304473 | Шланг | 1 |
| 20 | 4221287 | Адаптер | 1 |
| 21 | 9034570 | Обратный клапан | 1 |
| 22 | 4222089 | Адаптер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4105533 | Шланг | 1 |
| 27 | 8096338 | Трубка CP1 | 1 |
| 28 | 8096339 | Трубка CR1 | 1 |
| 29 | 4092534 | Пробка | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4174542 | Пробка | 2 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 9740955 | Трубка | 1 |
| 33 | 4189860 | Хомут трубки | 3 |
| 34 | 4190127 | Хомут трубки | 2 |
| 35 | J271265 | Болт с шайбой | 5 |
| 35A | J901265 | Болт | 1 |
| 35B | J222012 | Плоская шайба | 1 |
| 36 | 4343654 | Переходник S | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4254563 | Выключатель давление | 1 |
| 37A | 4113154 | Уплотнительное кольцо | 1 |
| 38 | 4092534 | Пробка | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4254611 | Запорный клапан | 1 |
| 40 | M341045 | Болт с внутренним шестигранником | 2 |
| 42 | 4092534 | Пробка | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4200466 | Адаптер | 2 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4154671 | Угловой штуцер | 2 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4225403 | Тройник | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4261357 | Адаптер | 2 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4215650 | Адаптер | 1 |
| 52 | 4200469 | Адаптер | 1 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | 4620798 | Нейлоновый шланг | 1 |
| 54 | 4620809 | Шланг | 1 |
| 55 | 4276965 | Адаптер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4620811 | Нейлоновый шланг | 1 |
| 57 | 4620812 | Шланг | 1 |
| 59 | 4277650 | Угловой штуцер | 1 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4259817 | Зажим | 1 |
| 63 | 4190291 | Зажим | 1 |
| 64 | J271025 | Болт с шайбой | 2 |
| 64A | J901025 | Болт | 1 |
| 64B | J222010 | Плоская шайба | 1 |
| 65 | 4314476 | Гидроаккумулятор | 1 |
| 66 | 8060081 | Стойка | 1 |
| 69 | J271025 | Болт с шайбой | 3 |
| 69A | J901025 | Болт | 1 |
| 69B | J222010 | Плоская шайба | 1 |
| 70 | J271230 | Болт с шайбой | 2 |
| 70A | J901230 | Болт | 1 |
| 70B | J222012 | Плоская шайба | 1 |
| 72 | 4261357 | Адаптер | 1 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 73 | 4154671 | Угловой штуцер | 2 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 75 | 4318420 | Нейлоновый шланг | 1 |
| 78 | 4200467 | Адаптер | 1 |
| 78A | 957366 | Уплотнительное кольцо | 1 |
| 79 | 4154671 | Угловой штуцер | 1 |
| 79A | 4509180 | Уплотнительное кольцо | 1 |
| 80 | 4269834 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
