Кабина платформа (нижний) — HITACHI SCX500W

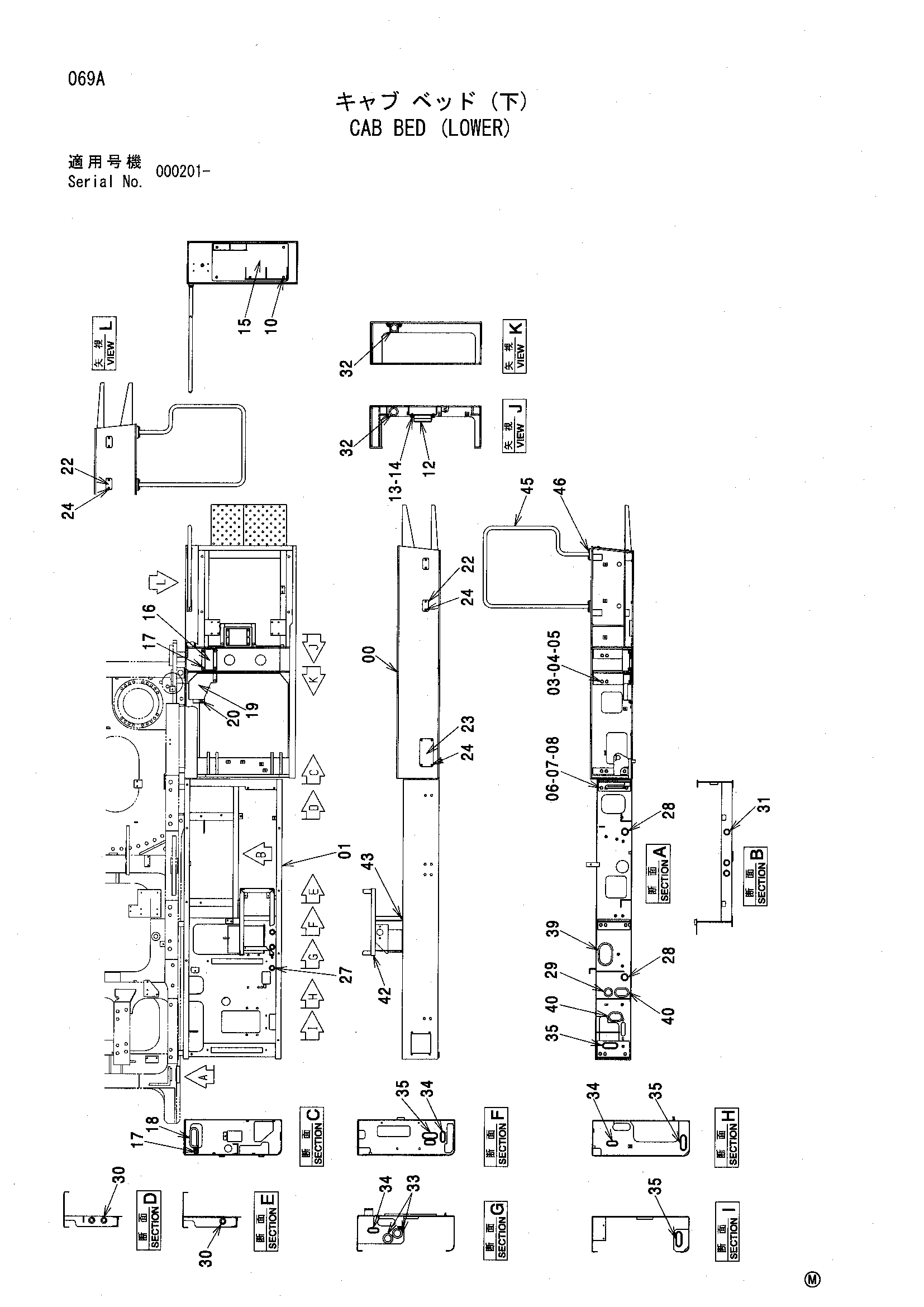

Заводская схема «Кабина платформа (нижний)» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009462 | Платформа кабина (LF) | 1 |
| 01 | 5009502 | Платформа кабина | 1 |
| 03 | J912065 | Болт | 9 |
| 04 | 4018545 | Шайба | 9 |
| 05 | A590920 | Пружинная шайба | 9 |
| 06 | J901645 | Болт | 9 |
| 07 | A590116 | Плоская шайба | 9 |
| 08 | A590916 | Пружинная шайба | 9 |
| 10 | J271025 | Болт с шайбой | 5 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Плоская шайба | 1 |
| 12 | 8079164 | Крышка | 1 |
| 13 | J901040 | Болт | 4 |
| 14 | J950010 | Гайка | 4 |
| 15 | 7038074 | Ступень | 1 |
| 16 | 4443769 | Крышка | 1 |
| 17 | J271020 | Болт с шайбой | 6 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Плоская шайба | 1 |
| 18 | 8096308 | Опора | 1 |
| 19 | 8079405 | Крышка | 1 |
| 20 | J271016 | Болт с шайбой | 2 |
| 20A | J901016 | Болт | 1 |
| 20B | J222010 | Плоская шайба | 1 |
| 22 | 4427002 | Крышка | 4 |
| 23 | 4427004 | Крышка | 1 |
| 24 | J271030 | Болт с шайбой | 12 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Плоская шайба | 1 |
| 27 | 4184582 | Резиновая втулка | 3 |
| 28 | 4207839 | Резиновая втулка | 2 |
| 29 | 4087462 | Резиновая втулка | 1 |
| 30 | 4203587 | Резиновая втулка | 3 |
| 31 | 4209294 | Резиновая втулка | 3 |
| 32 | 4208279 | Резиновая втулка | 2 |
| 33 | 4211191 | Резиновая втулка | 2 |
| 34 | 4209956 | Резиновая втулка | 4 |
| 35 | 4213560 | Резиновая втулка | 4 |
| 39 | 4345078 | Резиновая прокладка | 1 |
| 40 | 4345079 | Резиновая прокладка | 2 |
| 42 | 7029496 | Кронштейн | 1 |
| 43 | J271030 | Болт с шайбой | 4 |
| 43A | J901030 | Болт | 1 |
| 43B | J222010 | Плоская шайба | 1 |
| 45 | 8079362 | Поручень | 1 |
| 46 | J271025 | Болт с шайбой | 4 |
| 46A | J901025 | Болт | 1 |
| 46B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
