Подъём устройство — HITACHI SCX500W

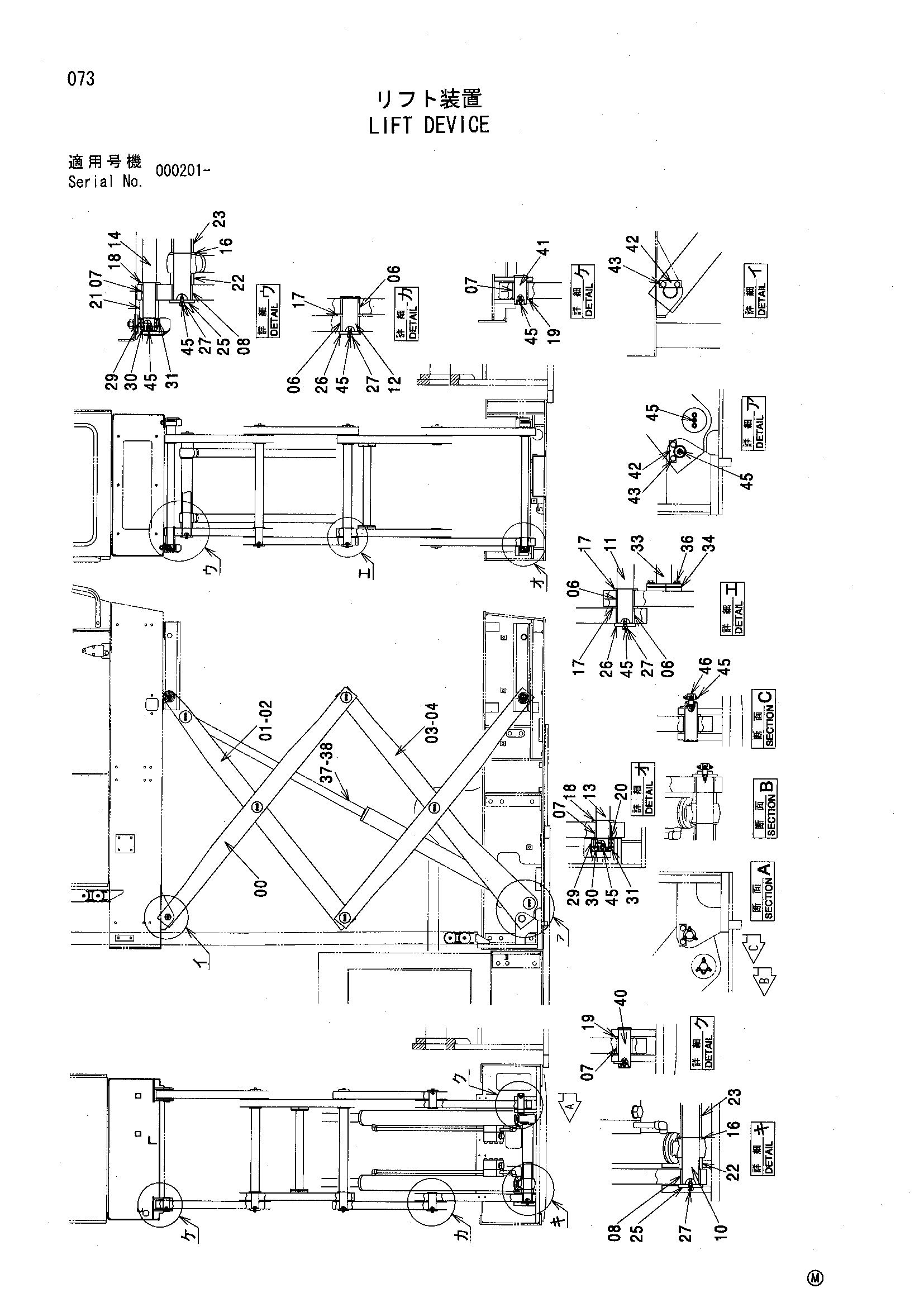

Заводская схема «Подъём устройство» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2044772 | Тяга | 4 |
| 01 | 7037777 | Тяга | 1 |
| 02 | 7037780 | Тяга | 1 |
| 03 | 7037778 | Тяга | 1 |
| 04 | 7037781 | Тяга | 1 |
| 06 | 4431320 | Втулка | 16 |
| 07 | 4431321 | Втулка | 8 |
| 08 | 4431322 | Втулка | 4 |
| 10 | 3088232 | Мост | 2 |
| 11 | 3088236 | Мост | 3 |
| 12 | 3088235 | Палец | 2 |
| 13 | 3088234 | Мост | 1 |
| 14 | 2044781 | Мост | 1 |
| 16 | 4425564 | Проставка | 4 |
| 17 | 4425566 | Проставка | 14 |
| 18 | 4423899 | Проставка | 4 |
| 19 | 4431316 | Проставка | 8 |
| 20 | 4431317 | Проставка | 2 |
| 21 | 4431318 | Проставка | 2 |
| 22 | 4431319 | Проставка | 4 |
| 23 | 4423894 | Проставка | 2 |
| 25 | 4432590 | Фиксатор | 4 |
| 26 | 4432592 | Фиксатор | 8 |
| 27 | J781025 | Болт с внутренним шестигранником | 24 |
| 29 | 4423895 | Ролик | 4 |
| 30 | 454932 | Гайка подшипник. | 4 |
| 31 | 454949 | Шайба подшипник. | 4 |
| 33 | 8077543 | Опора | 2 |
| 34 | 4425587 | Регулировочная шайба | 8 |
| 36 | J271020 | Болт с шайбой | 16 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Плоская шайба | 1 |
| 37 | 4424917 | Гидроцилиндр. масляный | 1 |
| 38 | 4426139 | Гидроцилиндр. масляный | 1 |
| 40 | 4443174 | Палец | 2 |
| 41 | 4431363 | Палец | 2 |
| 42 | X4245 | Стопорная пластина | 4 |
| 43 | J901020 | Болт | 8 |
| 45 | J75481 | Пресс-маслёнка | 24 |
| 46 | 4433234 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
