Подъём блокировка — HITACHI SCX500W

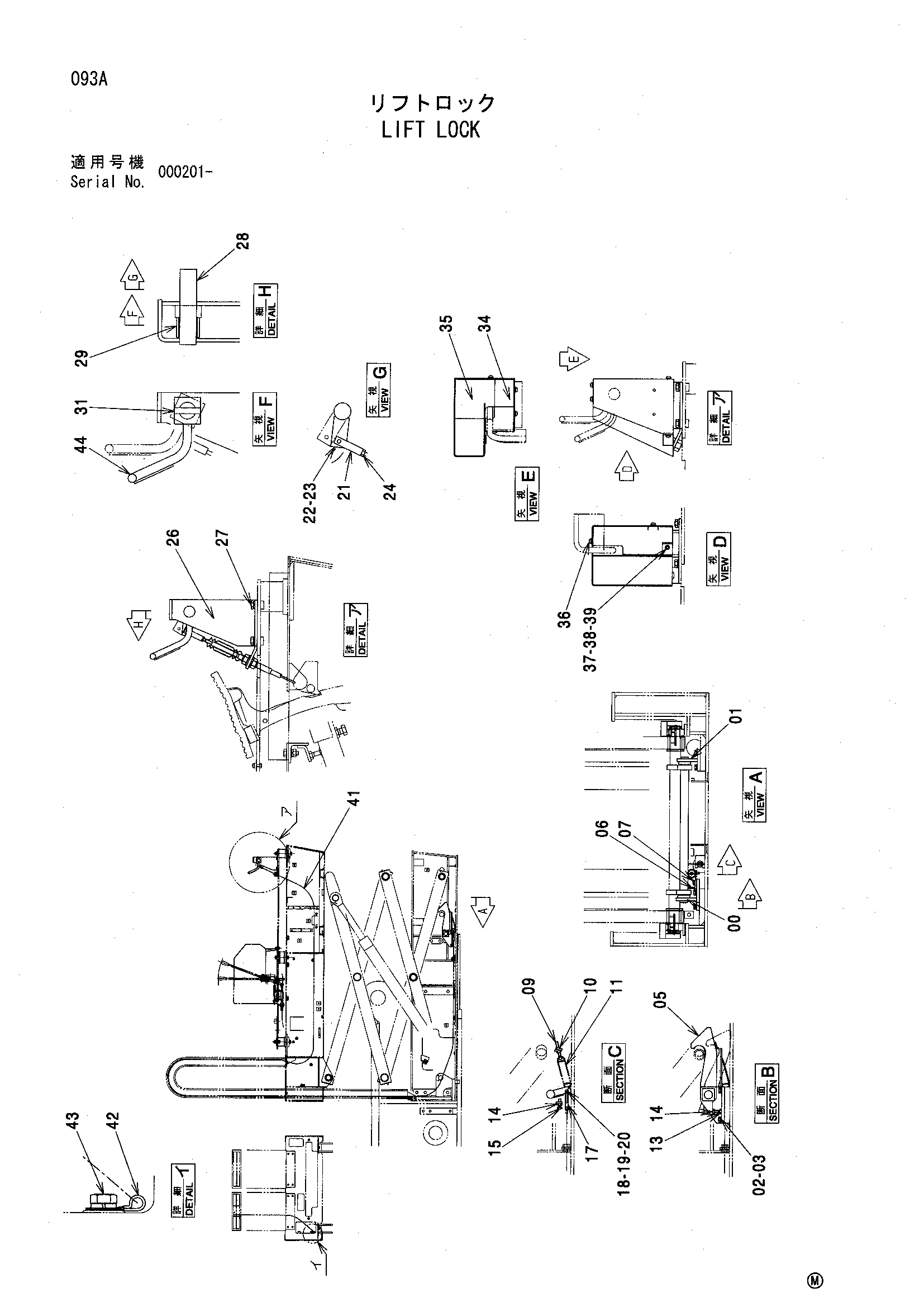

Заводская схема «Подъём блокировка» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8077952 | Кронштейн (правый) | 1 |
| 01 | 8077953 | Кронштейн (левый) | 1 |
| 02 | J921235 | Болт | 8 |
| 03 | A590912 | Пружинная шайба | 8 |
| 05 | 7036977 | Рычаг блокировка | 1 |
| 06 | 9753565 | Кронштейн | 1 |
| 07 | J271025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Плоская шайба | 1 |
| 09 | 4165467 | Шток | 1 |
| 10 | J950010 | Гайка | 2 |
| 11 | 4015245 | Пружина растяжения | 1 |
| 13 | M261050 | Болт | 1 |
| 14 | J950010 | Гайка | 2 |
| 15 | J901035 | Болт | 1 |
| 17 | 4331750 | Концевой вилка | 1 |
| 18 | 4331752 | Палец | 1 |
| 19 | A590106 | Плоская шайба | 2 |
| 20 | A761610 | Шплинт | 2 |
| 21 | M980642 | Концевой вилка | 1 |
| 22 | A740616 | Палец | 1 |
| 23 | A761610 | Шплинт | 1 |
| 24 | M500605 | Гайка | 2 |
| 26 | 7037327 | Кронштейн рычаг | 1 |
| 27 | J271025 | Болт с шайбой | 4 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Плоская шайба | 1 |
| 28 | 9753541 | Мост | 1 |
| 29 | 4273939 | Проставка | 1 |
| 31 | 4116310 | Пружинный штифт | 1 |
| 34 | 8077889 | Крышка | 1 |
| 35 | 7037357 | Крышка | 1 |
| 36 | J460625 | Винт с шайбой | 2 |
| 37 | M430616 | Винт | 6 |
| 38 | A590906 | Пружинная шайба | 6 |
| 39 | A590106 | Плоская шайба | 6 |
| 41 | 4443996 | Трос управления | 1 |
| 42 | 4190271 | Зажим | 1 |
| 43 | J271020 | Болт с шайбой | 1 |
| 43A | J901020 | Болт | 1 |
| 43B | J222010 | Плоская шайба | 1 |
| 44 | 8077963 | Рычаг блокировка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
