Бакктенсион устройство — HITACHI SCX500W

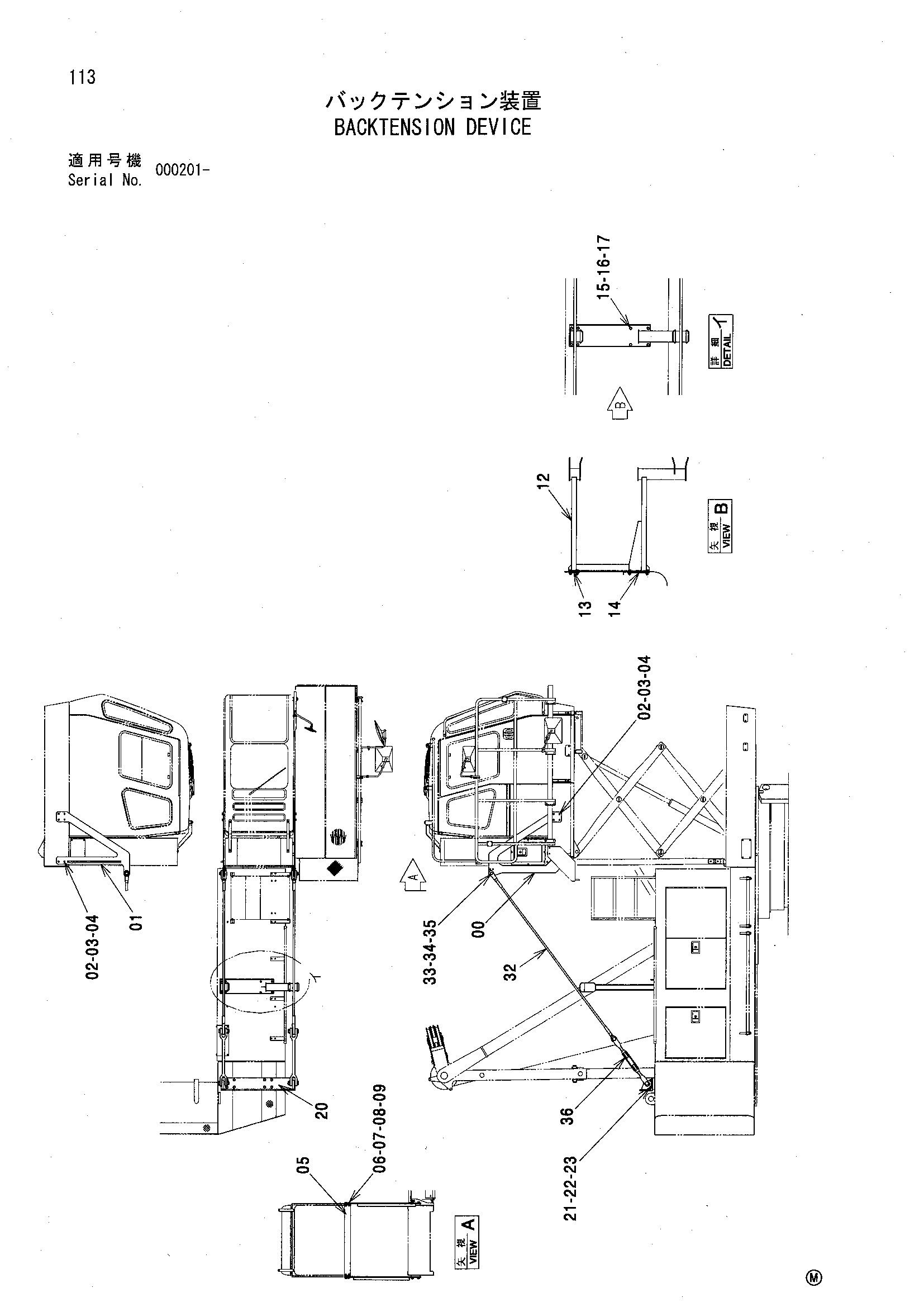

Заводская схема «Бакктенсион устройство» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039228 | Кронштейн | 1 |
| 01 | 7039229 | Кронштейн | 1 |
| 02 | 4617749 | Болт | 12 |
| 03 | A590114 | Плоская шайба | 12 |
| 04 | 4383723 | Пружинная шайба | 12 |
| 05 | 8081769 | Кронштейн | 1 |
| 06 | 4383725 | Болт | 4 |
| 07 | 4291332 | Плоская шайба | 4 |
| 08 | 4298759 | Пружинная шайба | 4 |
| 09 | J950012 | Гайка | 4 |
| 12 | 7039230 | Направляющая каната | 1 |
| 13 | 4435102 | Пластина | 1 |
| 14 | 4435103 | Пластина | 1 |
| 15 | 4320852 | Болт | 8 |
| 16 | 4298759 | Пружинная шайба | 8 |
| 17 | J950012 | Гайка | 8 |
| 20 | 8079437 | Кронштейн | 1 |
| 21 | 4472277 | Плоская шайба | 8 |
| 22 | 4383728 | Пружинная шайба | 8 |
| 23 | 4254738 | Болт | 8 |
| 32 | 8079433 | Канат подвесной | 2 |
| 33 | 4169879 | Палец | 2 |
| 34 | A590136 | Плоская шайба | 2 |
| 35 | A768056 | Шплинт | 2 |
| 36 | 4434018 | Турнбуккле | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
