Передний джакк сигнализация устройство — HITACHI SCX500W

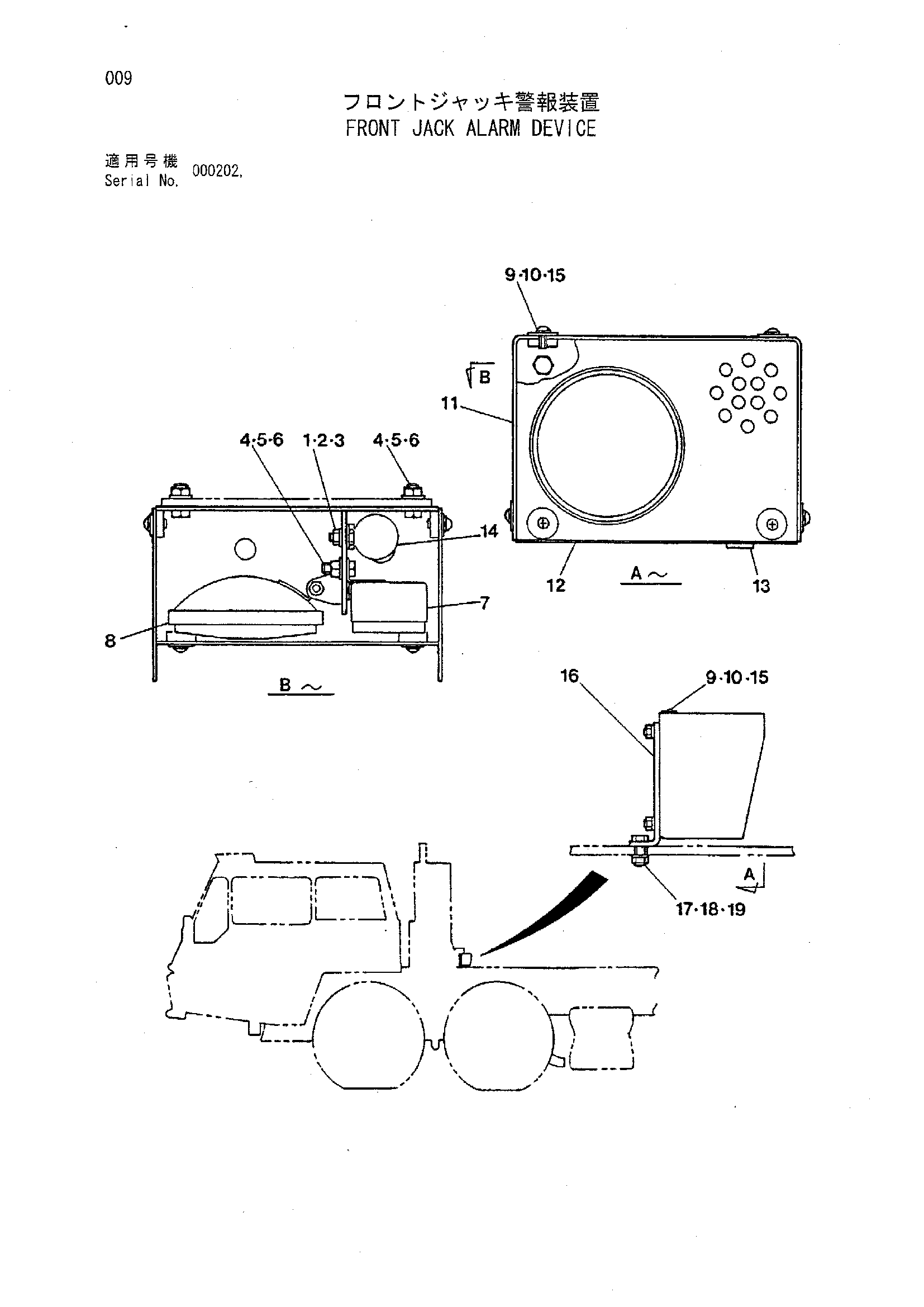

Заводская схема «Передний джакк сигнализация устройство» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 102R006Y016R | Болт | 1 |
| 2 | 183-106VR | Пружинная шайба | 1 |
| 3 | 162R006VR | Гайка | 1 |
| 4 | 102R008Y020R | Болт | 5 |
| 5 | 183-108VR | Пружинная шайба | 5 |
| 6 | 162R008VR | Гайка | 5 |
| 7 | CPA0309 | Буззер бакк-уп | 1 |
| 8 | CER0625 | Фонарь FOG | 1 |
| 9 | 145N005S012R | Винт поддон HD | 6 |
| 10 | 183-105VR | Пружинная шайба | 6 |
| 11 | CPA0317 | Крышка | 1 |
| 12 | CPA0328 | Кронштейн | 1 |
| 13 | BKR0473 | Резиновый громмет | 1 |
| 14 | CAR0142 | Фласхер | 1 |
| 15 | KAN0579 | Шайба SPL | 6 |
| 16 | BLA2983 | Кронштейн | 1 |
| 17 | 102R010Y025R | Болт | 2 |
| 18 | 183-110VR | Пружинная шайба | 2 |
| 19 | 162R010VR | U-образная гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
