Пилотные гидролинии (3-2) — HITACHI SCX500W

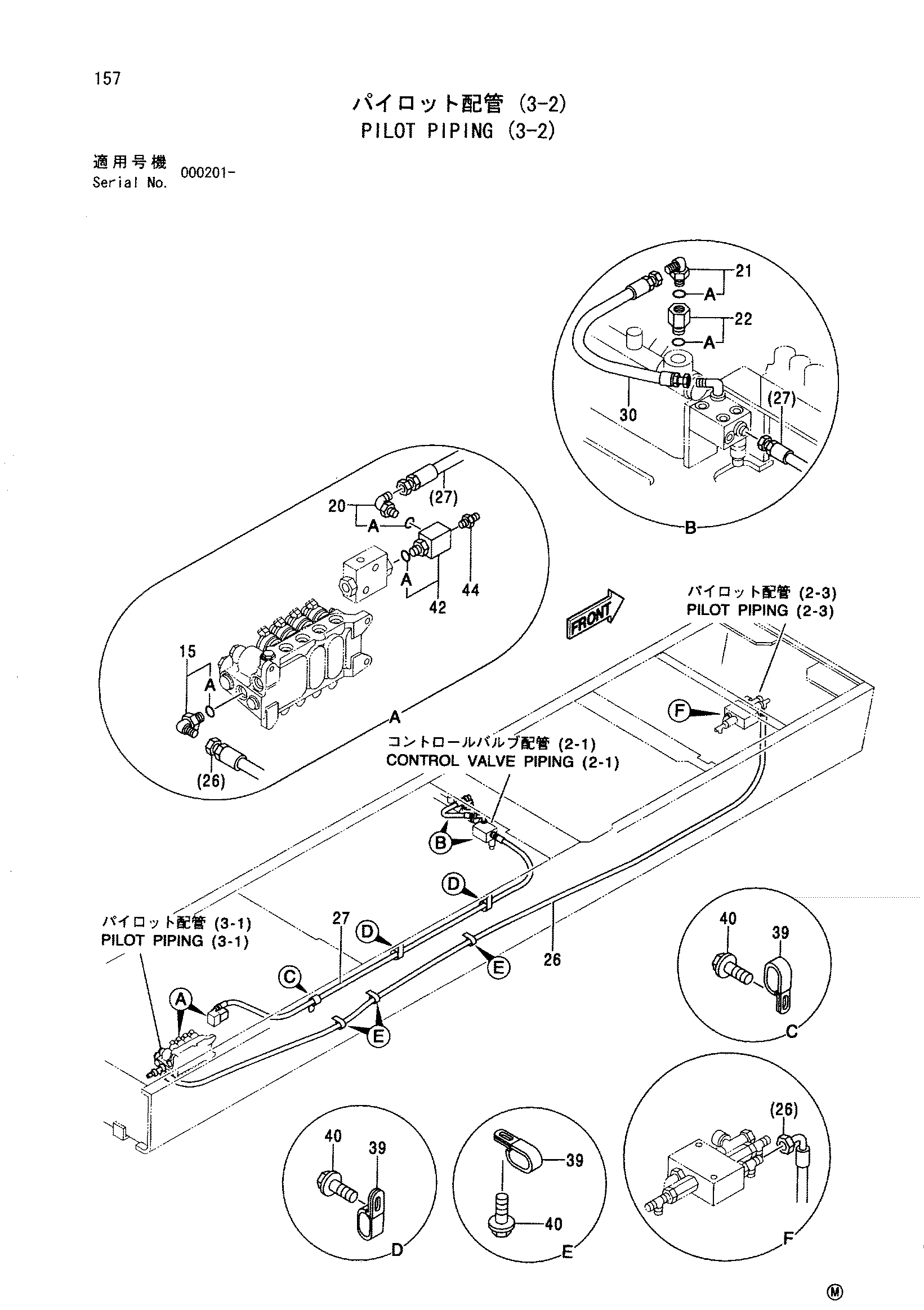

Заводская схема «Пилотные гидролинии (3-2)» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | 4200471 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4156434 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4154671 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4263454 | Переходник S | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4341689 | Нейлоновый шланг | 1 |
| 27 | 4318424 | Нейлоновый шланг | 1 |
| 30 | 4341688 | Нейлоновый шланг | 1 |
| 39 | 4190292 | Зажим | 5 |
| 40 | J271025 | Болт с шайбой | 5 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | 4350512 | Переходник S | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4346128 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
