Аутригер управление — HITACHI SCX500W

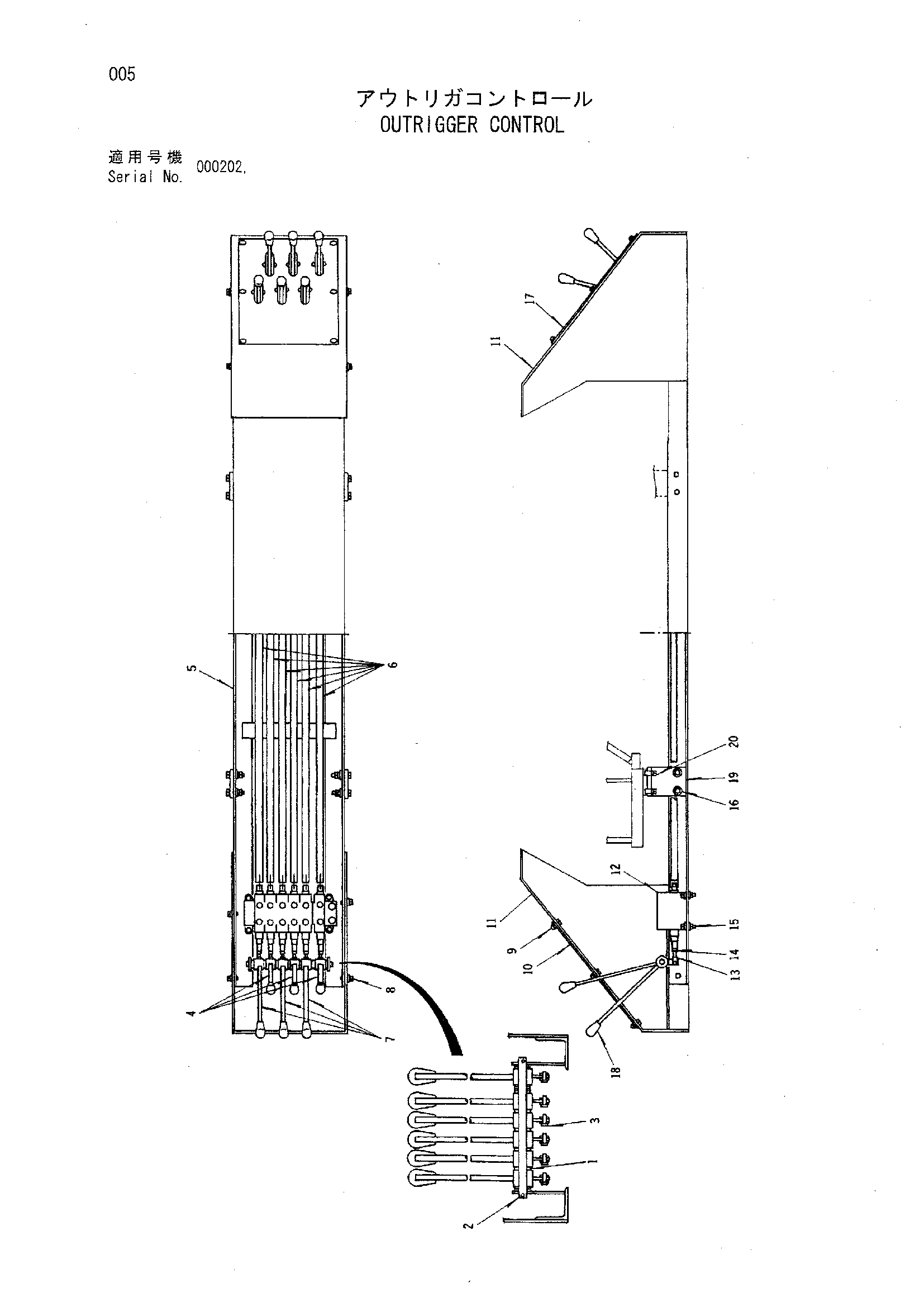

Заводская схема «Аутригер управление» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 182-016SN | Шайба плаин | 20 |
| 2 | BLA2465 | Палец плаин | 2 |
| 2 | 330-040S025 | Шплинт | 4 |
| 3 | C4E7070 | Палец хеадед | 12 |
| 3 | 330-016S015 | Палец | 12 |
| 4 | BLA2898 | Рычаг управление | 6 |
| 5 | BLA2774 | Кронштейн | 1 |
| 6 | BLA2781 | Шток управление | 6 |
| 7 | BLA2899 | Рычаг управление | 6 |
| 8 | 102R010Y016N | Болт высокий стренгтх | 8 |
| 8 | 183-110VR | Пружинная шайба | 8 |
| 9 | 145N006S012R | Винт поддон HD | 16 |
| 9 | 183-106VR | Пружинная шайба | 16 |
| 10 | BLA2861 | Панель управление | 1 |
| 11 | BMA1308 | Крышка | 2 |
| 12 | BLA2730 | Гидрораспределитель | 1 |
| 13 | BLA2780 | Концевой вилка | 12 |
| 14 | 162R008VN | Гайка высокий стренгтх | 12 |
| 15 | 102R010Y040N | Болт высокий стренгтх | 4 |
| 15 | 183-110VR | Пружинная шайба | 4 |
| 15 | 162R010VN | Гайка высокий стренгтх | 4 |
| 16 | 102R012Y030N | Болт высокий стренгтх | 8 |
| 16 | 183-112VR | Пружинная шайба | 8 |
| 16 | 182-012SN | Шайба плаин | 8 |
| 16 | 162R012VN | Гайка | 8 |
| 17 | BLA2862 | Панель управление | 1 |
| 18 | BLJ4788 | Ручка | 12 |
| 19 | BLA2916 | Кронштейн | 2 |
| 20 | 102R012Y025N | Болт высокий стренгтх | 8 |
| 20 | 183-112VR | Пружинная шайба | 8 |
| 20 | 182-012SN | Шайба плаин | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
