Управление двигателем (водило) — HITACHI SCX500W

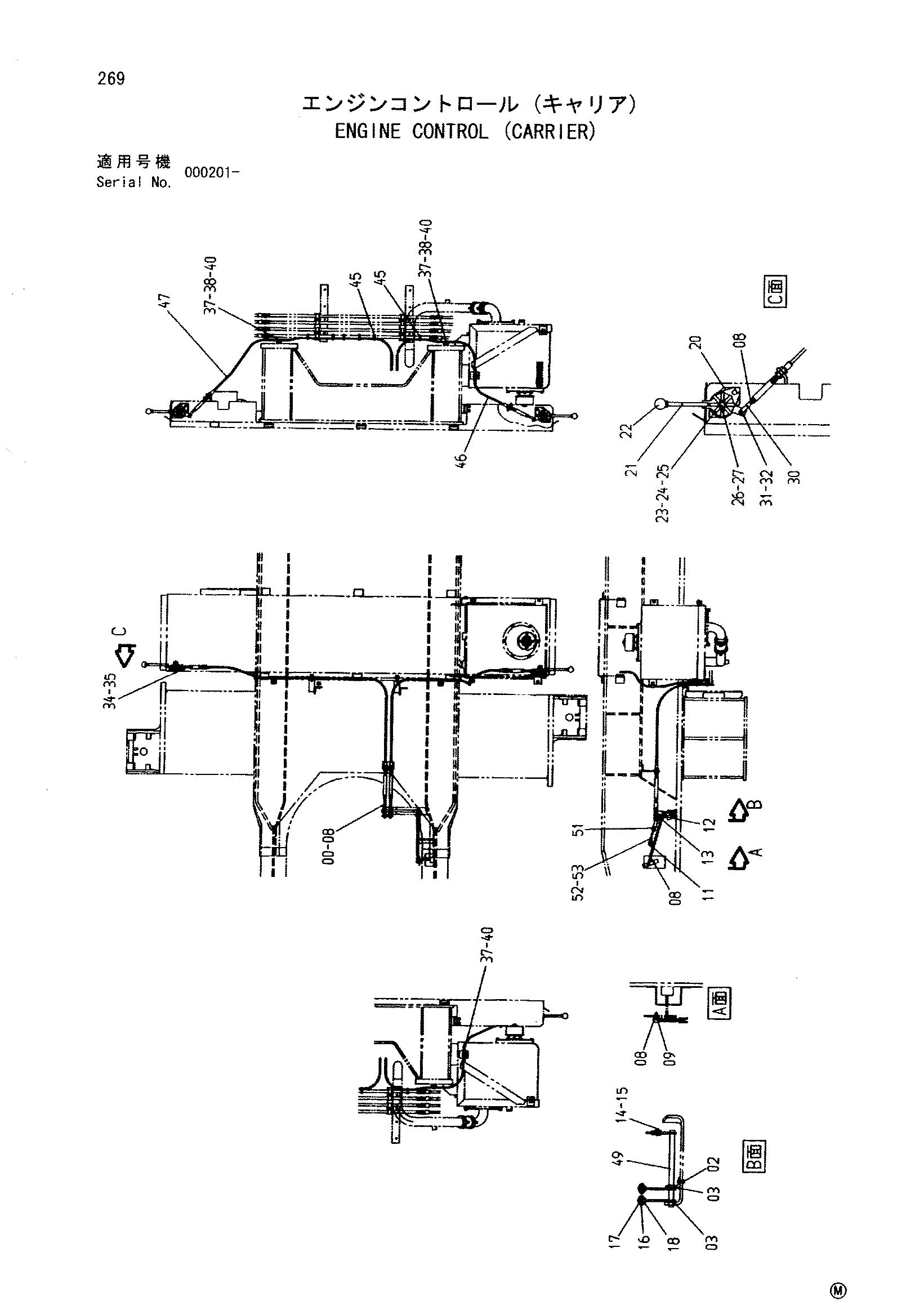

Заводская схема «Управление двигателем (водило)» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9702195 | Концевой вилка | 2 |
| 02 | J260620 | Болт с шайбой | 2 |
| 02A | J900620 | Болт | 1 |
| 02B | A590106 | Шайба | 1 |
| 03 | A590116 | Плоская шайба | 2 |
| 08 | M500605 | Гайка | 6 |
| 09 | 4056017 | Шарнир | 1 |
| 11 | 4420453 | Шток | 1 |
| 12 | M990844 | Концевой вилка | 1 |
| 13 | M580008 | Гайка (левый) | 1 |
| 14 | A740821 | Палец | 1 |
| 15 | A762013 | Шплинт | 1 |
| 16 | A751032 | Палец | 2 |
| 17 | A763016 | Шплинт | 4 |
| 18 | A590110 | Плоская шайба | 4 |
| 20 | 9739996 | Кронштейн | 2 |
| 21 | 8055435 | Рычаг | 2 |
| 22 | 499845 | Рукоятка | 2 |
| 23 | 428770 | Дисковый | 2 |
| 24 | 4502974 | Пружина флусх | 2 |
| 25 | 4053155 | Пластина | 2 |
| 26 | M631619 | Корончатая гайка | 2 |
| 27 | A764032 | Шплинт | 2 |
| 30 | M980642 | Концевой вилка | 2 |
| 31 | A740618 | Палец | 2 |
| 32 | A761610 | Шплинт | 2 |
| 34 | J901020 | Болт | 4 |
| 35 | A590910 | Пружинная шайба | 4 |
| 37 | 4190271 | Зажим | 3 |
| 38 | J271020 | Болт с шайбой | 2 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | A590110 | Плоская шайба | 3 |
| 45 | 4055312 | Ленточный зажим | 6 |
| 46 | 4118327 | Трос управления | 1 |
| 47 | 4058554 | Трос управления | 1 |
| 49 | 8055441 | Рычаг | 1 |
| 51 | 423 | Пружина | 1 |
| 52 | 4024388 | Болт | 1 |
| 53 | M500605 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
