Боковой ступень (верхний) — HITACHI SCX500W

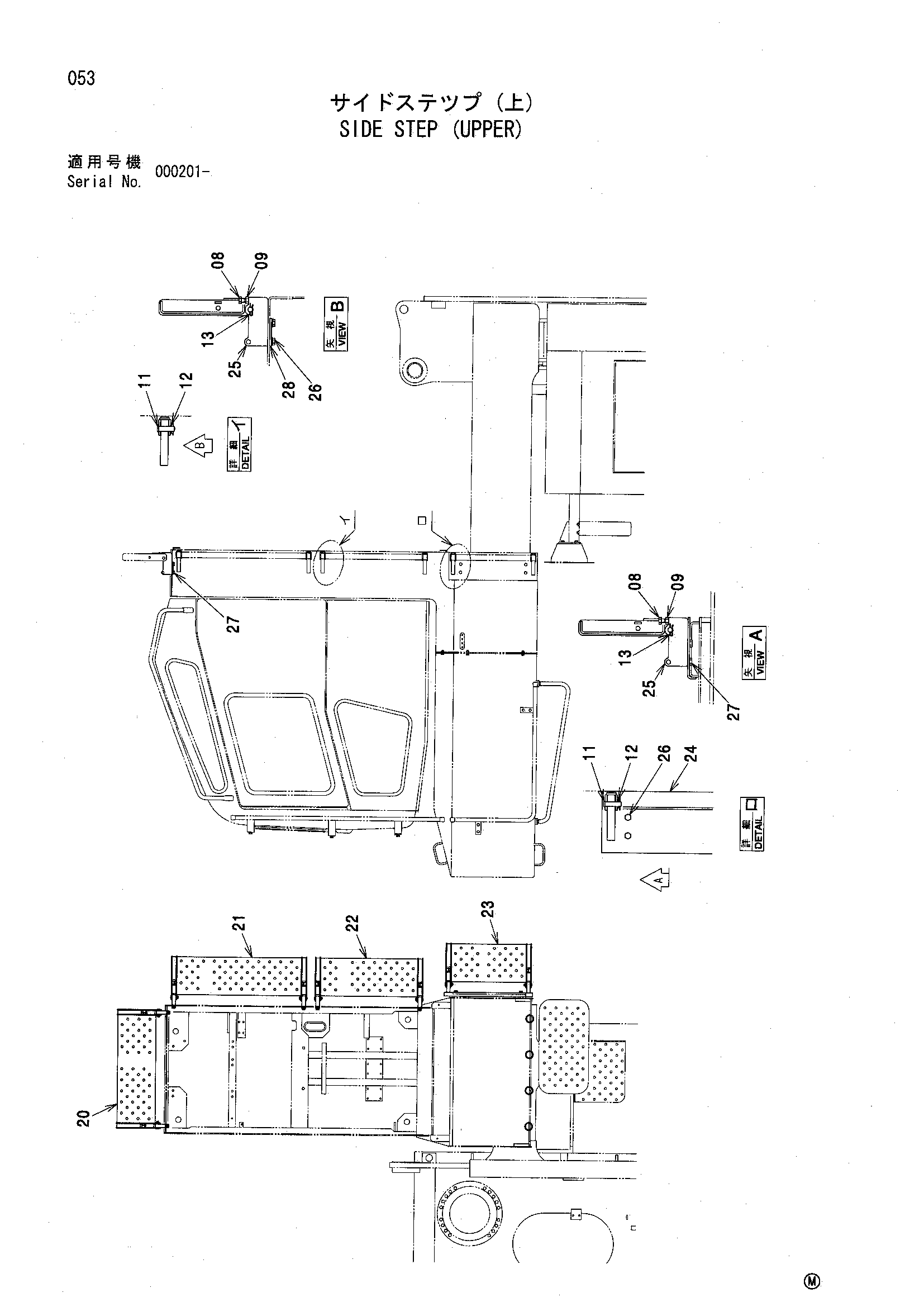

Заводская схема «Боковой ступень (верхний)» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | J901240 | Болт | 8 |
| 09 | J950012 | Гайка | 8 |
| 11 | 4338267 | Палец | 8 |
| 12 | A590116 | Плоская шайба | 8 |
| 13 | 4022700 | Стопорный палец | 8 |
| 20 | 7046071 | Ступень | 1 |
| 21 | 7046067 | Ступень | 1 |
| 22 | 7046072 | Ступень | 1 |
| 23 | 7046073 | Ступень | 1 |
| 24 | 9760743 | Рама | 1 |
| 25 | 4619452 | Кронштейн | 8 |
| 26 | J271230 | Болт с шайбой | 12 |
| 26A | J901230 | Болт | 1 |
| 26B | J222012 | Плоская шайба | 1 |
| 27 | J901225 | Болт | 8 |
| 28 | 4340080 | Пластина | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
