Левый стойка — HITACHI SCX500W

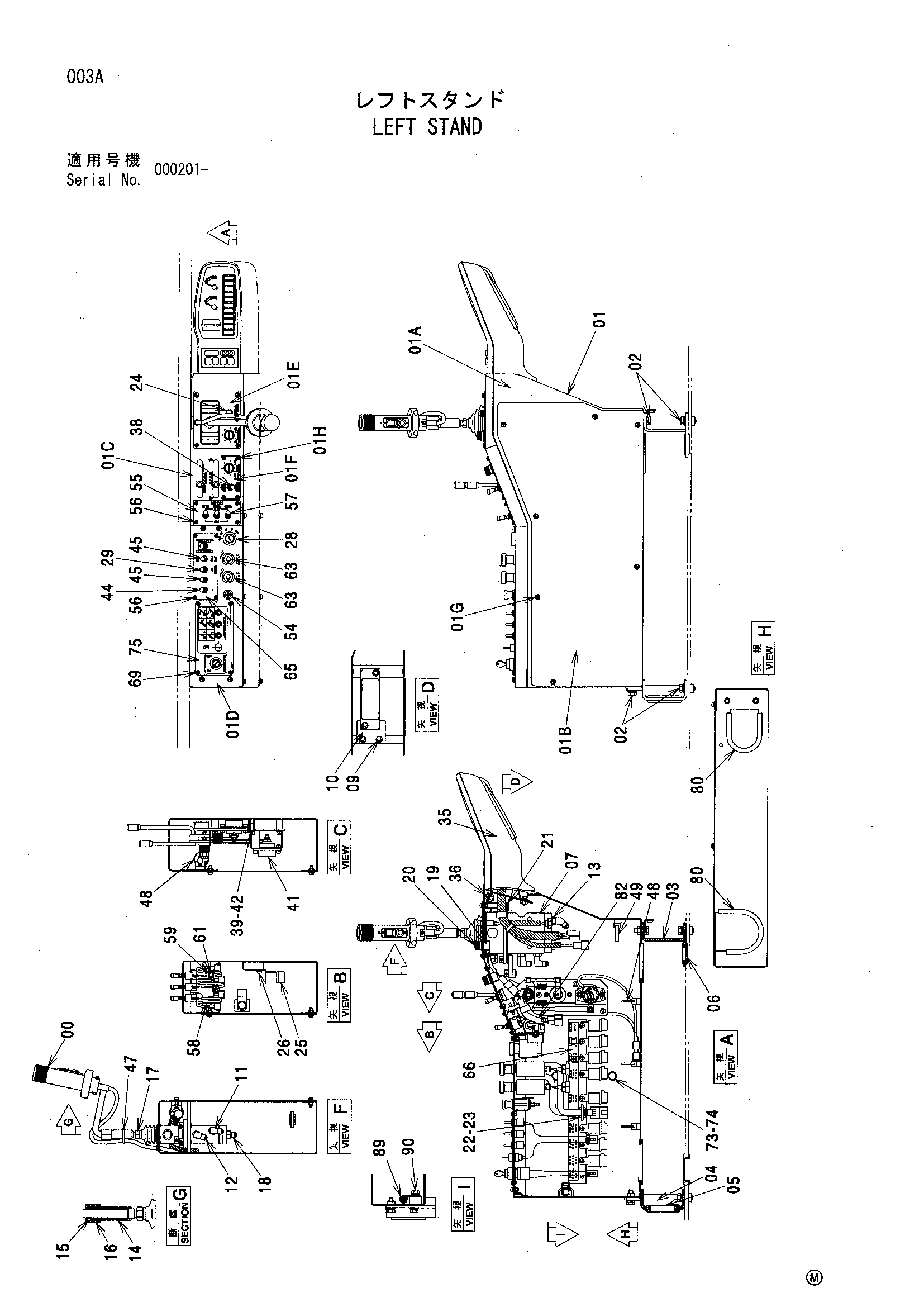

Заводская схема «Левый стойка» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9152249 | Рычаг SW | 1 |
| 01 | 7038442 | Стойка L | 1 |
| 01A | 6018102 | Стойка L | 1 |
| 01B | 4371051 | Крышка | 1 |
| 01C | 6017448 | Панель LF | 1 |
| 01D | 6017447 | Панель LR | 1 |
| 01E | 3082693 | Крышка | 1 |
| 01F | 3082694 | Крышка | 1 |
| 01G | J680616 | Винт с шайбой | 13 |
| 01H | J680412 | Винт с шайбой | 6 |
| 02 | J271030 | Болт с шайбой | 8 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Плоская шайба | 1 |
| 03 | 8066344 | Кронштейн | 1 |
| 04 | 9742360 | Кронштейн | 1 |
| 05 | 4087462 | Резиновая втулка | 1 |
| 06 | 4357608 | Резиновая втулка | 1 |
| 07 | 4363972 | Пилотный клапан | 1 |
| 09 | M341020 | Болт с внутренним шестигранником | 4 |
| 10 | 4370929 | Седло винта | 1 |
| 11 | 4322805 | Фильтр | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4156434 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4200472 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 9746643 | Рычаг SW2 | 1 |
| 15 | 4157731 | Ограничитель | 1 |
| 16 | 4157732 | Рукоятка блокировка | 1 |
| 17 | J231212 | Гайка | 1 |
| 18 | 4200467 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4371245 | Датчик угла | 2 |
| 20 | 4370931 | Ручка | 2 |
| 21 | 4369010 | Манжета | 2 |
| 22 | 4196829 | Направляющая лента | 7 |
| 23 | M430610 | Винт | 7 |
| 24 | 4388669 | Фонарь | 1 |
| 25 | 4251588 | Реле | 8 |
| 26 | J460616 | Винт с шайбой | 8 |
| 28 | 4250350 | Замок зажигания | 1 |
| 28A | 4286465 | Шпонка (1=2 детали) | 1 |
| 29 | 4383527 | Выключатель | 1 |
| 35 | 4338677 | Панель указатель | 1 |
| 36 | J260816 | Болт с шайбой | 3 |
| 36A | J900816 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 38 | 8072768 | Выключатель | 1 |
| 39 | M340820 | Болт с внутренним шестигранником | 3 |
| 41 | 9159294 | Датчик | 1 |
| 42 | A590908 | Пружинная шайба | 3 |
| 44 | 4443509 | Выключатель | 1 |
| 45 | 8068268 | Выключатель | 1 |
| 47 | 4044883 | Хомут | 1 |
| 48 | 4055311 | Ленточный зажим | 5 |
| 49 | 4055312 | Ленточный зажим | 2 |
| 54 | 4357862 | Лигхтер | 1 |
| 55 | 3076207 | Панель SW | 1 |
| 56 | J680412 | Винт с шайбой | 8 |
| 57 | 4372201 | Выключатель | 3 |
| 58 | 4252767 | Кронштейн | 2 |
| 59 | 4336874 | Кронштейн | 2 |
| 61 | J260614 | Болт с шайбой | 3 |
| 61A | J900614 | Болт | 1 |
| 61B | A590106 | Плоская шайба | 1 |
| 63 | 4239945 | Выключатель | 2 |
| 65 | 2049175 | Крышка | 1 |
| 66 | 3084927 | Информационная табличка | 1 |
| 69 | J680412 | Винт с шайбой | 4 |
| 73 | J260820 | Болт с шайбой | 2 |
| 73A | J900820 | Болт | 1 |
| 73B | A590108 | Плоская шайба | 1 |
| 74 | A590108 | Плоская шайба | 2 |
| 75 | 9163865 | Панель выключатель | 1 |
| 80 | 4382039 | Резиновая прокладка | 2 |
| 82 | 8066584 | Жгут проводов провод (D1) | 1 |
| 89 | 4190253 | Зажим | 1 |
| 90 | J271025 | Болт с шайбой | 1 |
| 90A | J901025 | Болт | 1 |
| 90B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
