Джакк передний — HITACHI SCX500W

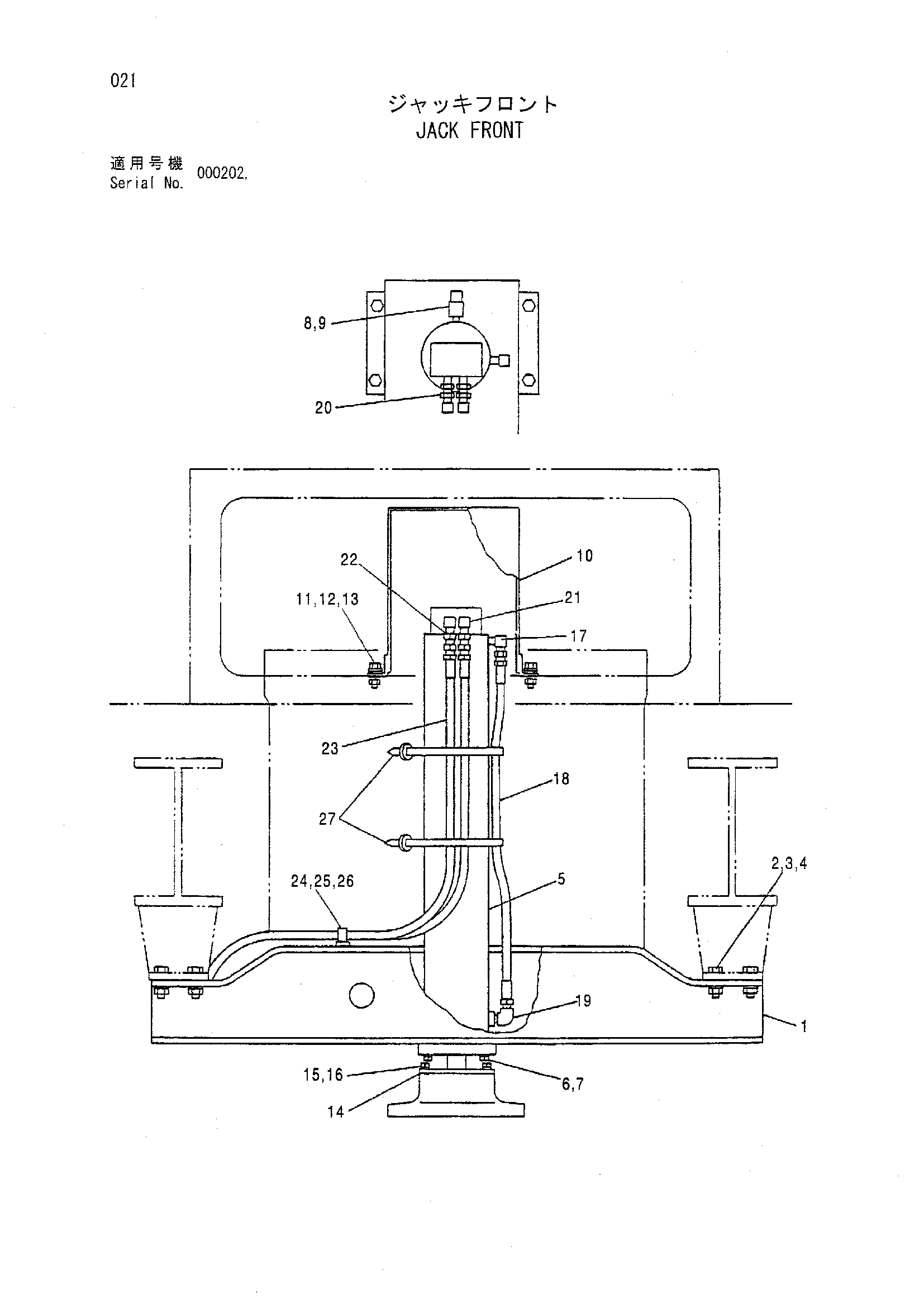

Заводская схема «Джакк передний» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | BMA1397 | Беам джакк | 1 |
| 2 | 102R016Y050R | Болт высокий стренгтх | 8 |
| 3 | 183-116VR | Пружинная шайба | 8 |
| 4 | 162R016VR | Гайка высокий стренгтх | 8 |
| 5 | BLA3071 | Гидроцилиндр джакк | 1 |
| 6 | 102R012Y045R | Болт высокий стренгтх | 4 |
| 7 | 183-112VR | Пружинная шайба | 4 |
| 8 | BKJ0475 | Угловой штуцер | 1 |
| 9 | BLA3073 | Выключатель пресс. | 1 |
| 10 | BLA2692 | Крышка | 1 |
| 11 | 102R010Y025R | Болт высокий стренгтх | 4 |
| 12 | 183-110VR | Пружинная шайба | 4 |
| 13 | 182-010SR | Шайба плаин | 4 |
| 14 | BLA2534 | Крышка | 2 |
| 15 | 102R010Y020R | Болт высокий стренгтх | 6 |
| 16 | 183-110VR | Пружинная шайба | 6 |
| 17 | C4E3094 | Адаптер шланг | 1 |
| 18 | BNJ0986 | Шланг HYD | 1 |
| 19 | C4E5197 | Угловой штуцер | 1 |
| 20 | M0JC2943 | Адаптер шланг | 2 |
| 21 | C4E3094 | Адаптер шланг | 2 |
| 22 | C4E3095 | Адаптер шланг | 2 |
| 23 | BNA0456 | Шланг HYD | 2 |
| 24 | BKJ3301 | Хомут шланга | 1 |
| 25 | 102R006Y012R | Болт высокий стренгтх | 1 |
| 26 | 183-106VR | Пружинная шайба | 1 |
| 27 | BLA2849 | Лента жгут проводов | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
