Поворот трубопроводы — HITACHI SCX500W

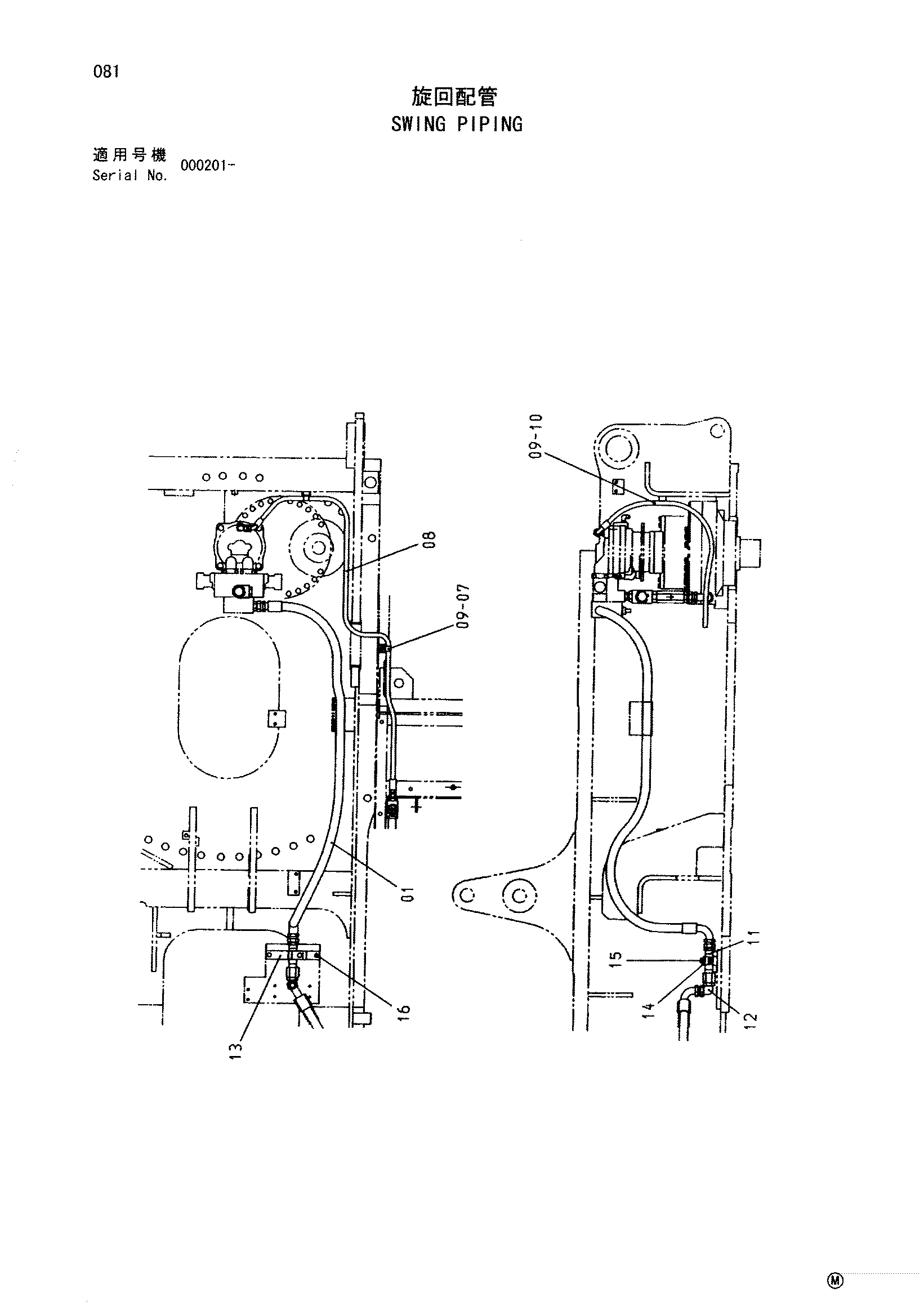

Заводская схема «Поворот трубопроводы» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4371238 | Шланг | 1 |
| 07 | J271045 | Болт с шайбой | 1 |
| 07A | J901045 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4371233 | Шланг | 1 |
| 09 | 4190274 | Зажим | 2 |
| 10 | J271025 | Болт с шайбой | 1 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 9752842 | Трубка | 1 |
| 12 | 4102104 | Угловой штуцер | 1 |
| 13 | 9752852 | Седло винта | 1 |
| 14 | 4190127 | Хомут трубки | 1 |
| 15 | J271260 | Болт с шайбой | 1 |
| 15A | J901260 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J271035 | Болт с шайбой | 2 |
| 16A | J901035 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
