Подъём блокировка детектор — HITACHI SCX500W

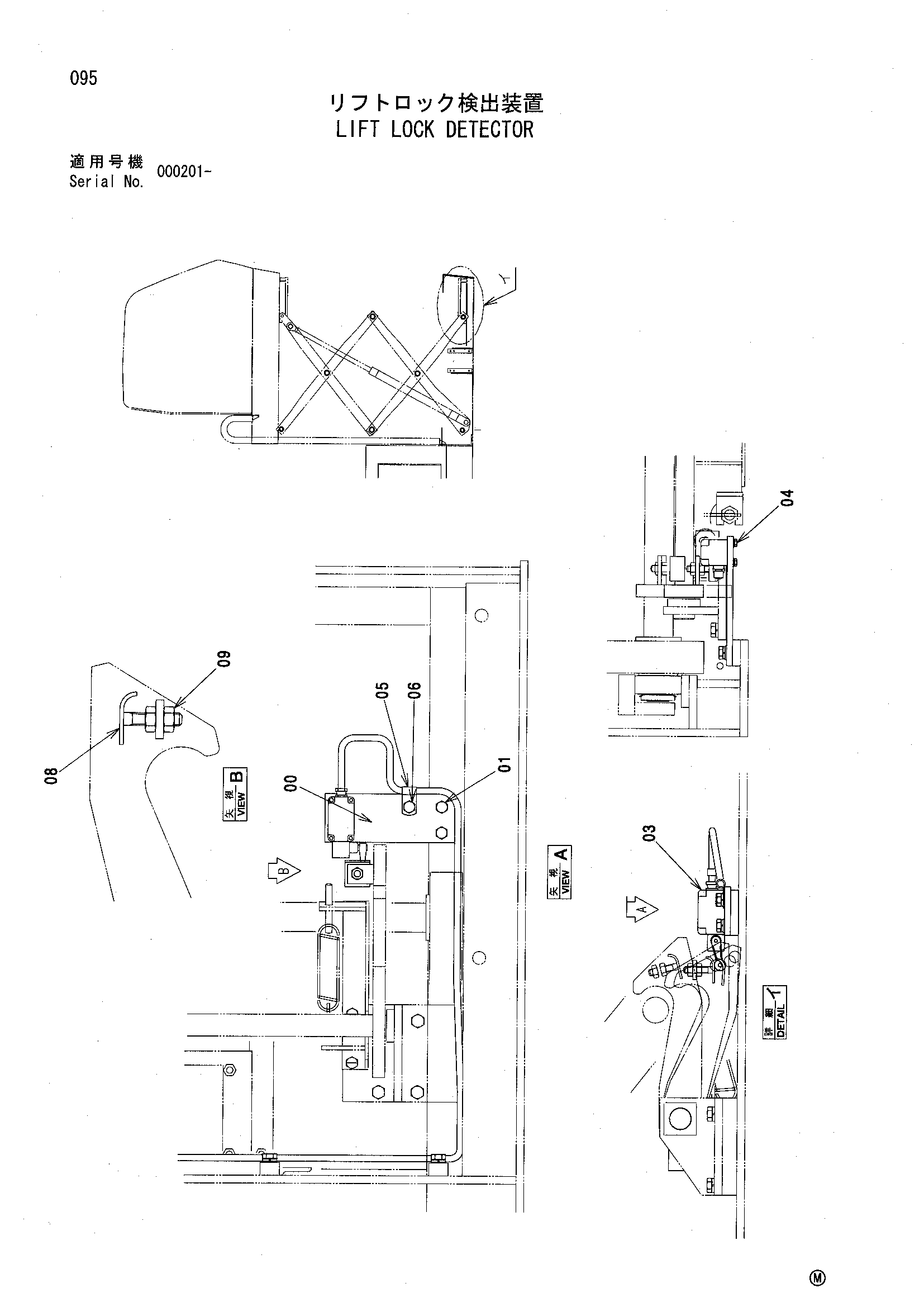

Заводская схема «Подъём блокировка детектор» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4439300 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Плоская шайба | 1 |
| 03 | 4432416 | Выключатель концевой | 1 |
| 04 | J260620 | Болт с шайбой | 4 |
| 04A | J900620 | Болт | 1 |
| 04B | A590106 | Плоская шайба | 1 |
| 05 | 4190261 | Зажим | 3 |
| 06 | J271020 | Болт с шайбой | 3 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Плоская шайба | 1 |
| 08 | 9754106 | Ответная планка | 1 |
| 09 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
