Кабина платформа (верхний) — HITACHI SCX500W

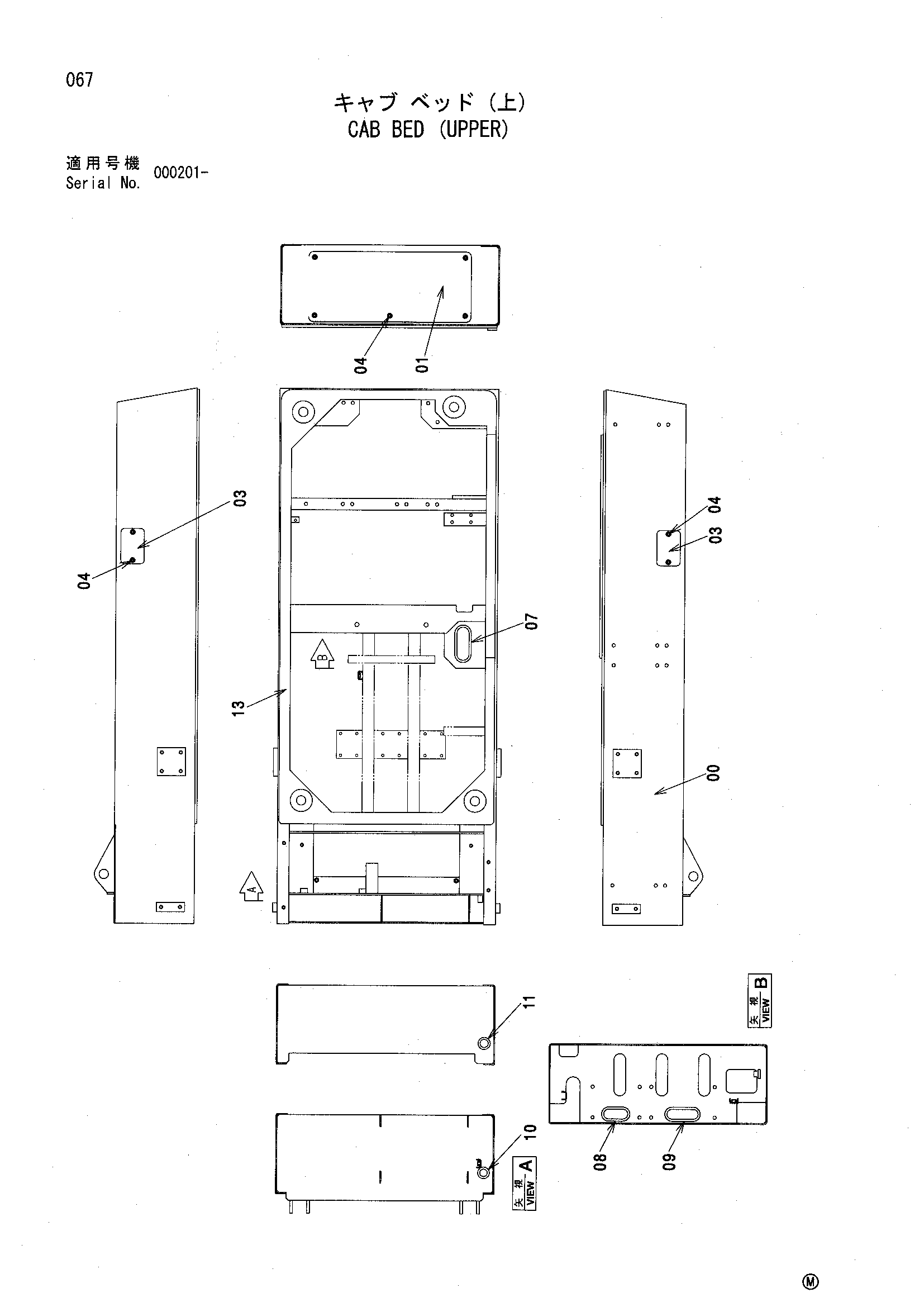

Заводская схема «Кабина платформа (верхний)» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009461 | Платформа кабина (U) | 1 |
| 01 | 4620947 | Крышка | 1 |
| 03 | 4443770 | Крышка | 2 |
| 04 | J271225 | Болт с шайбой | 9 |
| 04A | J901225 | Болт | 1 |
| 04B | J222012 | Плоская шайба | 1 |
| 07 | 4270921 | Резиновая втулка | 1 |
| 08 | 4213559 | Резиновая втулка | 1 |
| 09 | 4213560 | Резиновая втулка | 1 |
| 10 | 4312368 | Резиновая втулка | 1 |
| 11 | 4184582 | Резиновая втулка | 1 |
| 13 | 7030088 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
