Электрооборудование (левый стойка) — HITACHI SCX500W

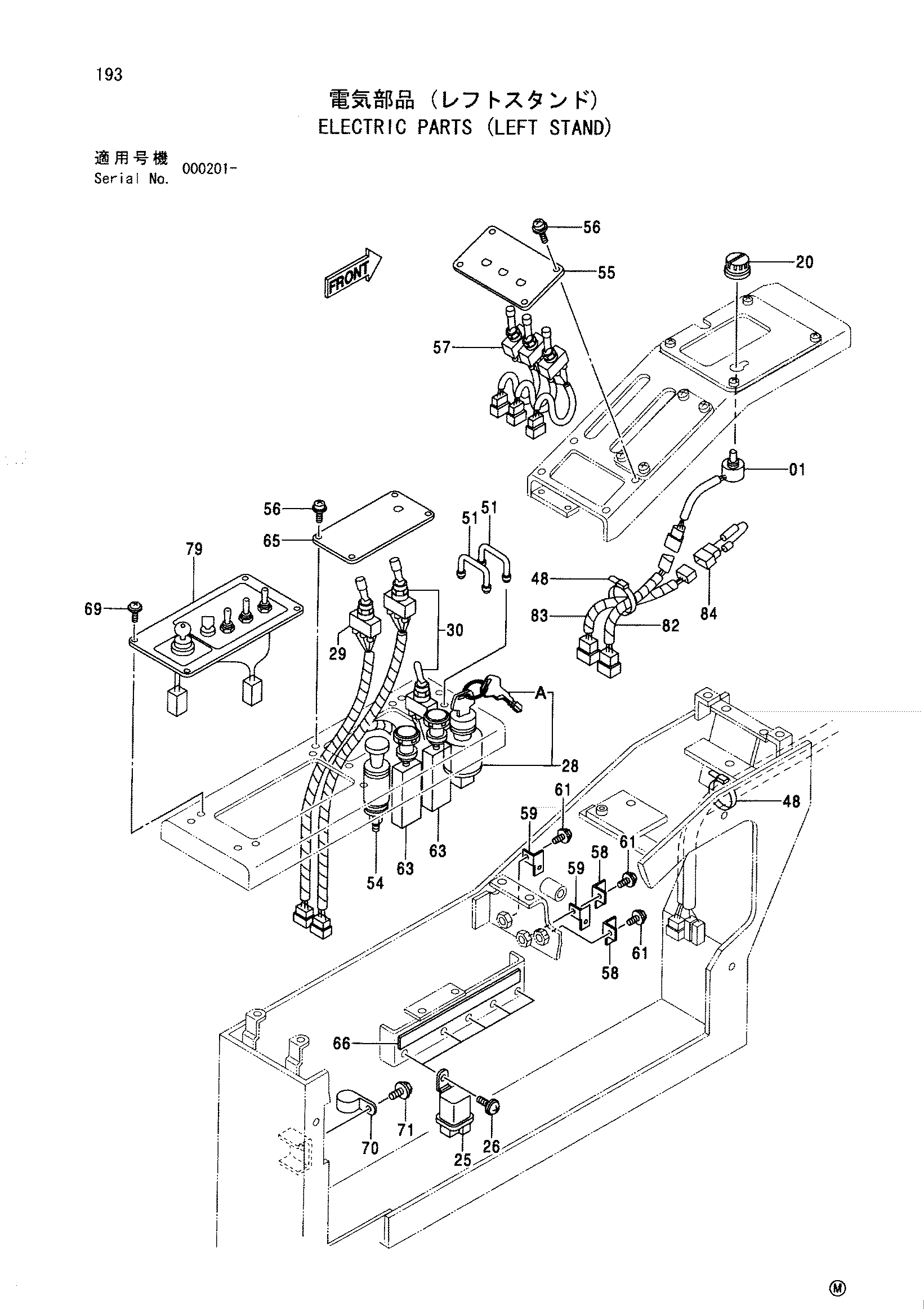

Заводская схема «Электрооборудование (левый стойка)» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4371245 | Датчик угла | 1 |
| 20 | 4370931 | Ручка | 1 |
| 25 | 4251588 | Реле | 5 |
| 26 | J460616 | Винт с шайбой | 5 |
| 29 | 4383527 | Выключатель | 1 |
| 30 | 8068268 | Выключатель | 1 |
| 48 | 4055311 | Ленточный зажим | 2 |
| 51 | 4370932 | Рукоятка | 2 |
| 54 | 4357862 | Лигхтер | 1 |
| 55 | 3076207 | Панель | 1 |
| 56 | J680412 | Винт с шайбой | 8 |
| 57 | 4372201 | Выключатель | 3 |
| 58 | 4252767 | Кронштейн | 2 |
| 59 | 4336874 | Кронштейн | 2 |
| 61 | J260614 | Болт с шайбой | 3 |
| 61A | J900616 | Болт | 1 |
| 61B | A590106 | Шайба | 1 |
| 63 | 4239945 | Выключатель | 2 |
| 65 | 3076128 | Панель | 1 |
| 66 | 3070770 | Информационная табличка | 1 |
| 69 | J680412 | Винт с шайбой | 4 |
| 70 | 4190253 | Зажим | 1 |
| 71 | J271025 | Болт с шайбой | 1 |
| 71A | J901025 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
| 79 | 9163865 | Панель выключатель | 1 |
| 82 | 8066584 | Жгут проводов | 1 |
| 83 | 8066585 | Жгут проводов | 1 |
| 84 | 4372254 | Резистор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
