Пилотные гидролинии (5) — HITACHI SCX500W

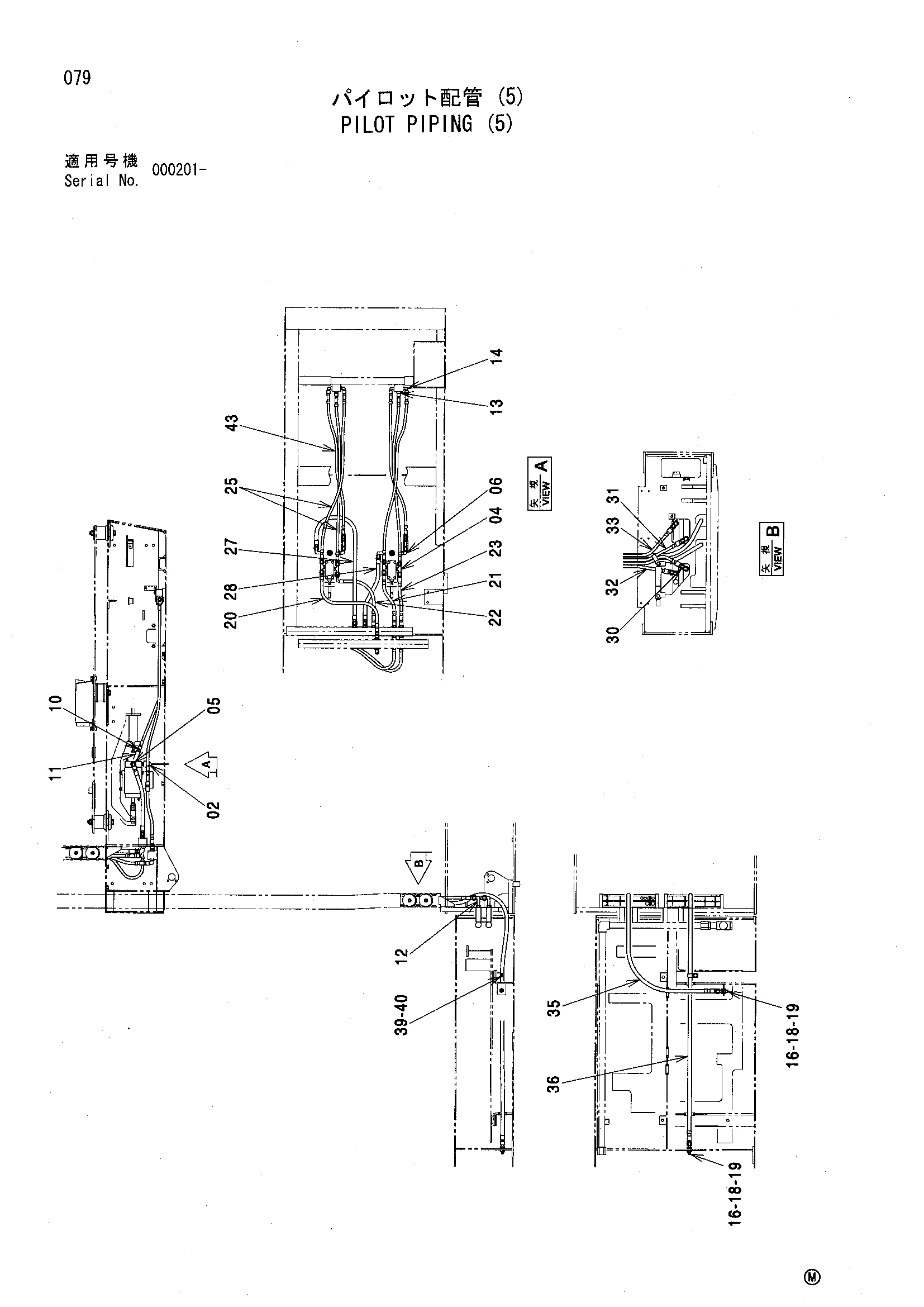

Заводская схема «Пилотные гидролинии (5)» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4317118 | Датчик давления | 2 |
| 04 | 4226388 | Тройник | 4 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4414145 | Угловой штуцер | 2 |
| 06 | 4314099 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 2 |
| 10 | 4200465 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4354795 | Обратный клапан | 2 |
| 12 | 4277650 | Угловой штуцер | 4 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4200465 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4154670 | Угловой штуцер | 4 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4317426 | Адаптер | 2 |
| 18 | 4202531 | Гайка | 2 |
| 19 | A590914 | Пружинная шайба | 2 |
| 20 | 4474672 | Шланг | 1 |
| 21 | 4318410 | Шланг | 1 |
| 22 | 4457107 | Шланг | 1 |
| 23 | 4470875 | Шланг | 1 |
| 25 | 4341693 | Шланг | 4 |
| 27 | 4306563 | Шланг | 1 |
| 28 | 4306552 | Шланг | 1 |
| 30 | 4621106 | Шланг | 1 |
| 31 | 4621109 | Шланг | 1 |
| 32 | 4621111 | Шланг | 1 |
| 33 | 4621137 | Шланг | 1 |
| 35 | 4621144 | Шланг | 1 |
| 36 | 4621145 | Шланг | 1 |
| 39 | J271025 | Болт с шайбой | 1 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Плоская шайба | 1 |
| 40 | 4190274 | Зажим | 1 |
| 43 | 4269799 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
