Пилотные гидролинии (9) — HITACHI SCX500W

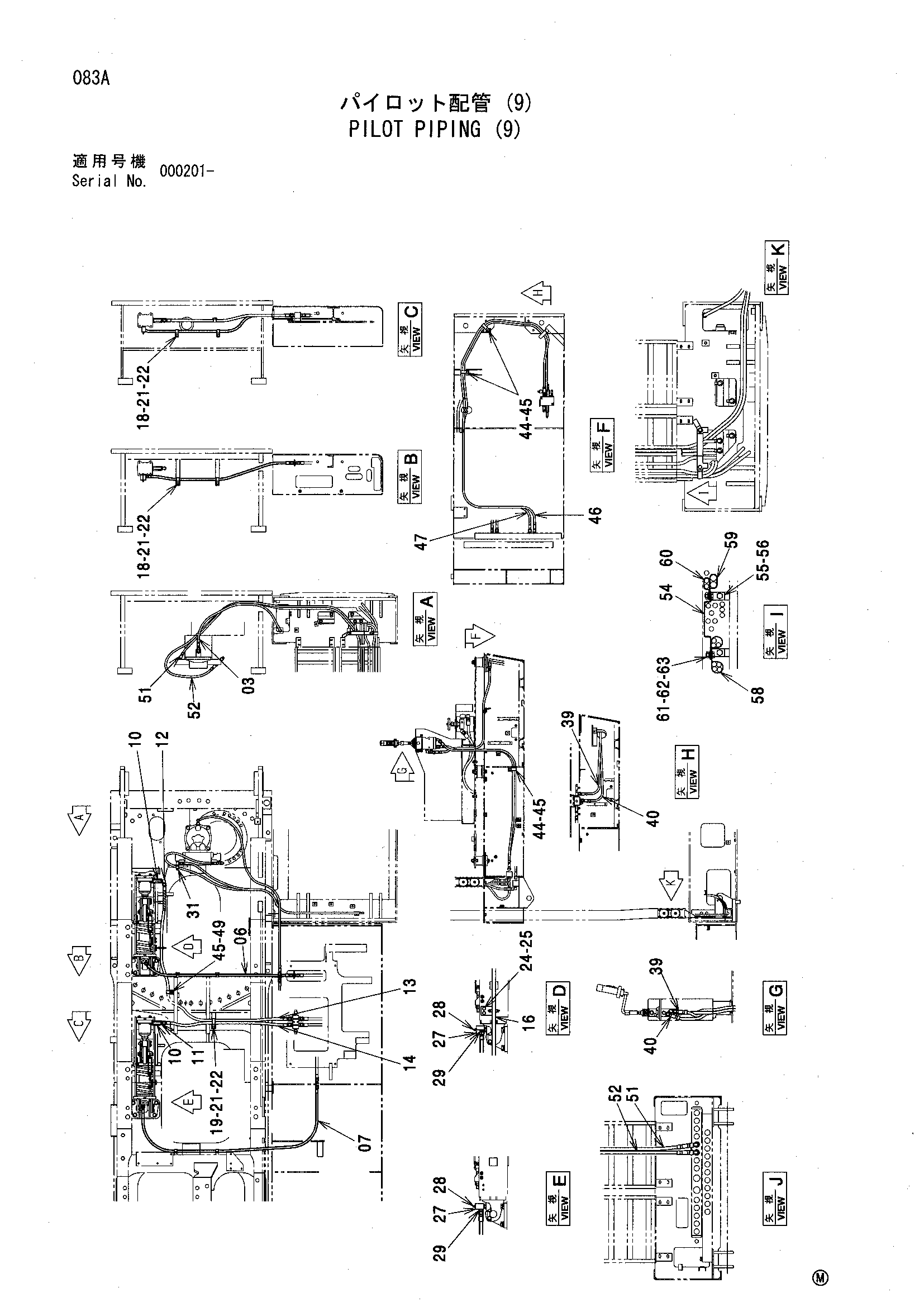

Заводская схема «Пилотные гидролинии (9)» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4621333	Нейлоновый шланг	1
06	4318411	Шланг	1
07	4318414	Шланг	1
10	4336625	Переходник	2
10A	4506418	Уплотнительное кольцо	1
11	4210361	Адаптер	1
11A	4506418	Уплотнительное кольцо	1
12	4154672	Угловой штуцер	1
12A	4506418	Уплотнительное кольцо	1
13	4318415	Шланг	1
14	4304467	Шланг	1
16	4184582	Резиновая втулка	1
18	4190263	Зажим	4
19	4190266	Зажим	1
21	J901016	Болт	5
22	A590910	Пружинная шайба	5
24	9740879	Ограничитель	1
25	J271016	Болт с шайбой	2
25A	J901016	Болт	1
25B	J222010	Плоская шайба	1
27	4344884	Переходник S	2
27A	4509180	Уплотнительное кольцо	1
28	4346128	Штуцер	2
29	4200466	Адаптер	2
29A	4509180	Уплотнительное кольцо	1
31	4254563	Выключатель давление	2
31A	4113154	Уплотнительное кольцо	1
39	4621336	Шланг	1
40	4621338	Шланг	1
44	4190282	Зажим	3
45	J271025	Болт с шайбой	4
45A	J901025	Болт	1
45B	J222010	Плоская шайба	1
46	4621334	Нейлоновый шланг	1
47	4621335	Нейлоновый шланг	1
49	4190275	Зажим	1
51	4621341	Шланг	1
52	4621342	Шланг	1
54	4444966	Кронштейн	1
55	J901016	Болт	2
56	A590910	Пружинная шайба	2
58	4190264	Зажим	2
59	4190266	Зажим	1
60	4190282	Зажим	1
61	J901020	Болт	2
62	A590910	Пружинная шайба	2
63	J950010	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
