Крышка — HITACHI SCX500W

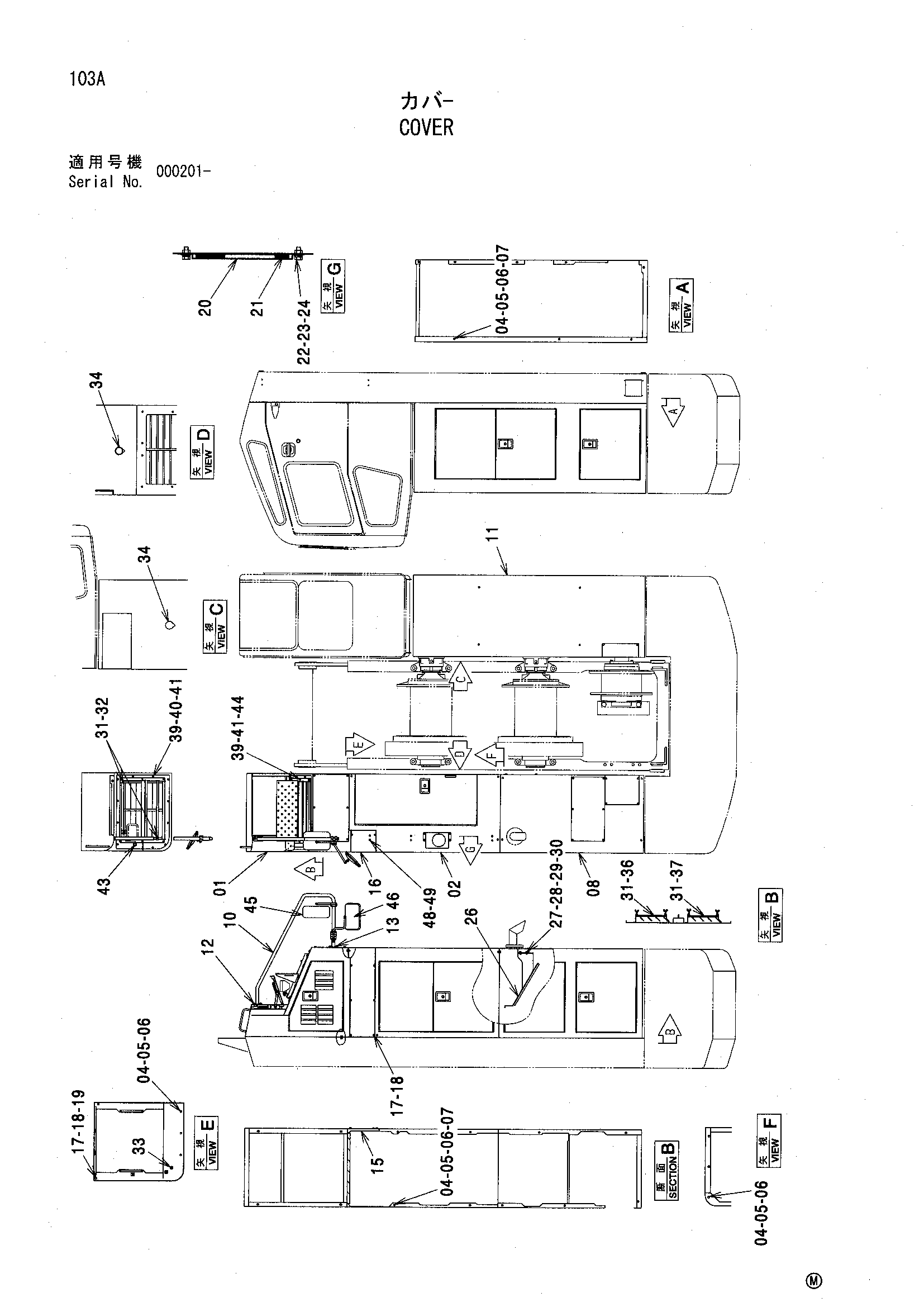

Заводская схема «Крышка» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4621188 | Крышка LF | 1 |
| 02 | 4621236 | Крышка LM | 1 |
| 04 | J901230 | Болт | 28 |
| 05 | A590912 | Пружинная шайба | 28 |
| 06 | A590112 | Плоская шайба | 28 |
| 07 | J950012 | Гайка | 21 |
| 08 | 4600082 | Крышка LR | 1 |
| 10 | 8068215 | Поручень | 1 |
| 11 | 4600083 | Крышка R | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Плоская шайба | 1 |
| 13 | J271030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Плоская шайба | 1 |
| 15 | 9759257 | Кронштейн | 1 |
| 16 | 4621237 | Рооф 2 | 1 |
| 17 | J901020 | Болт | 10 |
| 18 | A590910 | Пружинная шайба | 10 |
| 19 | A590110 | Плоская шайба | 1 |
| 20 | 3095744 | Крышка | 1 |
| 21 | 4331349 | Резиновая прокладка | 1 |
| 22 | J901025 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | A590110 | Плоская шайба | 4 |
| 26 | 8090419 | Защитный кожух | 1 |
| 27 | J901025 | Болт | 4 |
| 28 | A590910 | Пружинная шайба | 4 |
| 29 | A590110 | Плоская шайба | 4 |
| 30 | J950010 | Гайка | 4 |
| 31 | M360630 | Болт винг | 6 |
| 32 | 8096357 | Крышка (4) | 1 |
| 33 | 4172354 | Резиновая втулка | 1 |
| 34 | 3058180 | Резиновая втулка | 2 |
| 36 | 9762561 | Крышка (3) | 1 |
| 37 | 9762560 | Крышка (2) | 1 |
| 39 | J901020 | Болт | 18 |
| 40 | 7046308 | Крышка (1) | 1 |
| 41 | A590910 | Пружинная шайба | 18 |
| 43 | 94-2809 | Резиновая втулка | 1 |
| 44 | 7046324 | Ступень | 1 |
| 45 | 9158334 | Зеркало | 1 |
| 46 | 9158320 | Зеркало | 1 |
| 48 | J901020 | Болт | 2 |
| 49 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
