Аутригер управление — HITACHI SCX500W

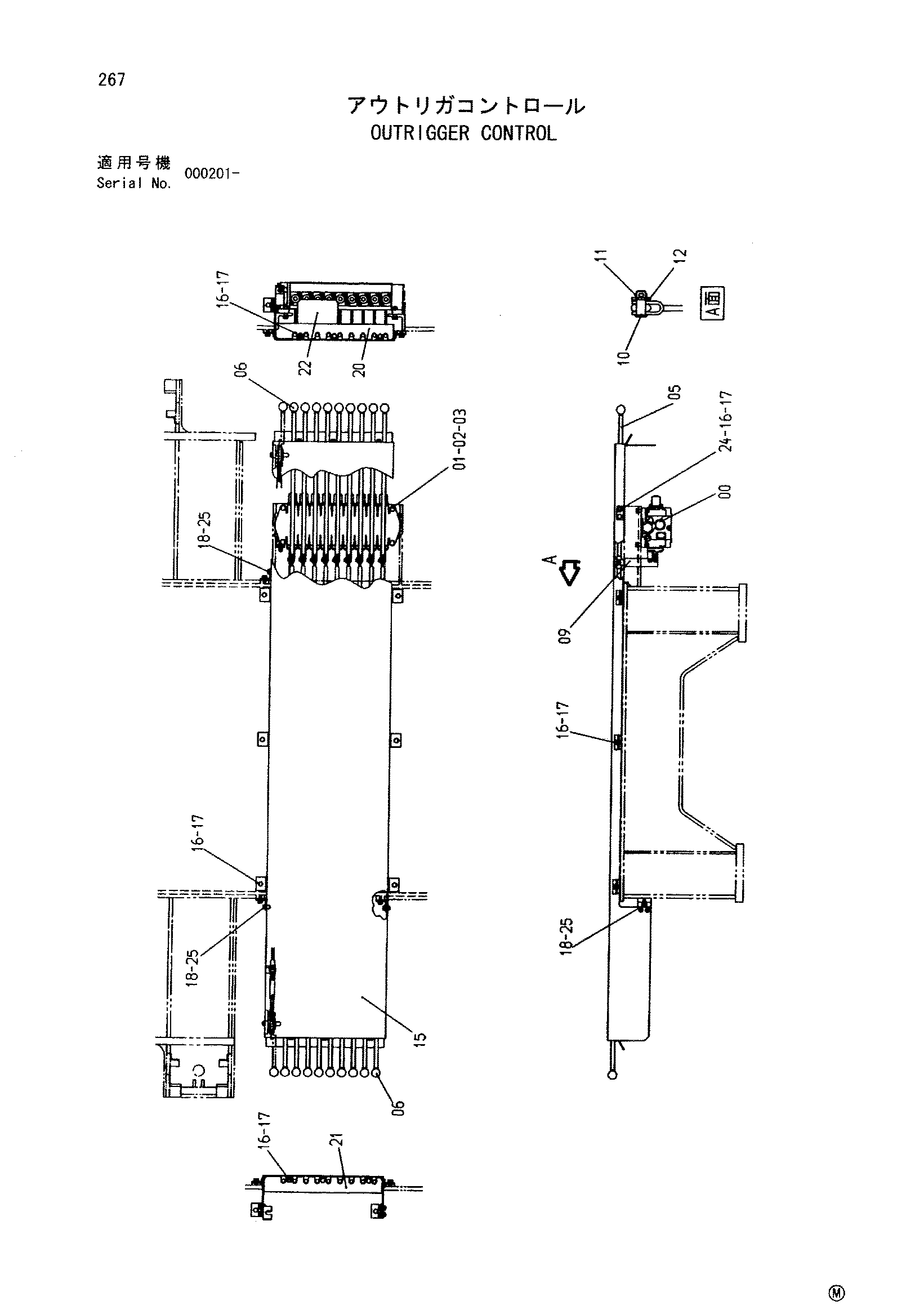

Заводская схема «Аутригер управление» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4417448 | Гидрораспределитель | 1 |
| 01 | J901250 | Болт | 4 |
| 02 | A590912 | Пружинная шайба | 4 |
| 03 | J950012 | Гайка | 4 |
| 05 | 9709196 | Шток | 9 |
| 06 | 499845 | Рукоятка | 18 |
| 09 | 9709197 | Рычаг | 9 |
| 10 | A741026 | Палец | 9 |
| 11 | A763016 | Шплинт | 9 |
| 12 | A590110 | Плоская шайба | 9 |
| 15 | 7036561 | Крышка | 1 |
| 16 | J271020 | Болт с шайбой | 14 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | A590110 | Плоская шайба | 14 |
| 18 | J271025 | Болт с шайбой | 9 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 3086082 | Правый кронштейн | 1 |
| 21 | 3086081 | Левый кронштейн | 1 |
| 22 | 4096126 | Кронштейн | 1 |
| 24 | 4419871 | Кронштейн | 1 |
| 25 | 4419870 | Кронштейн | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
