Пилотные гидролинии (9) — HITACHI SCX500W

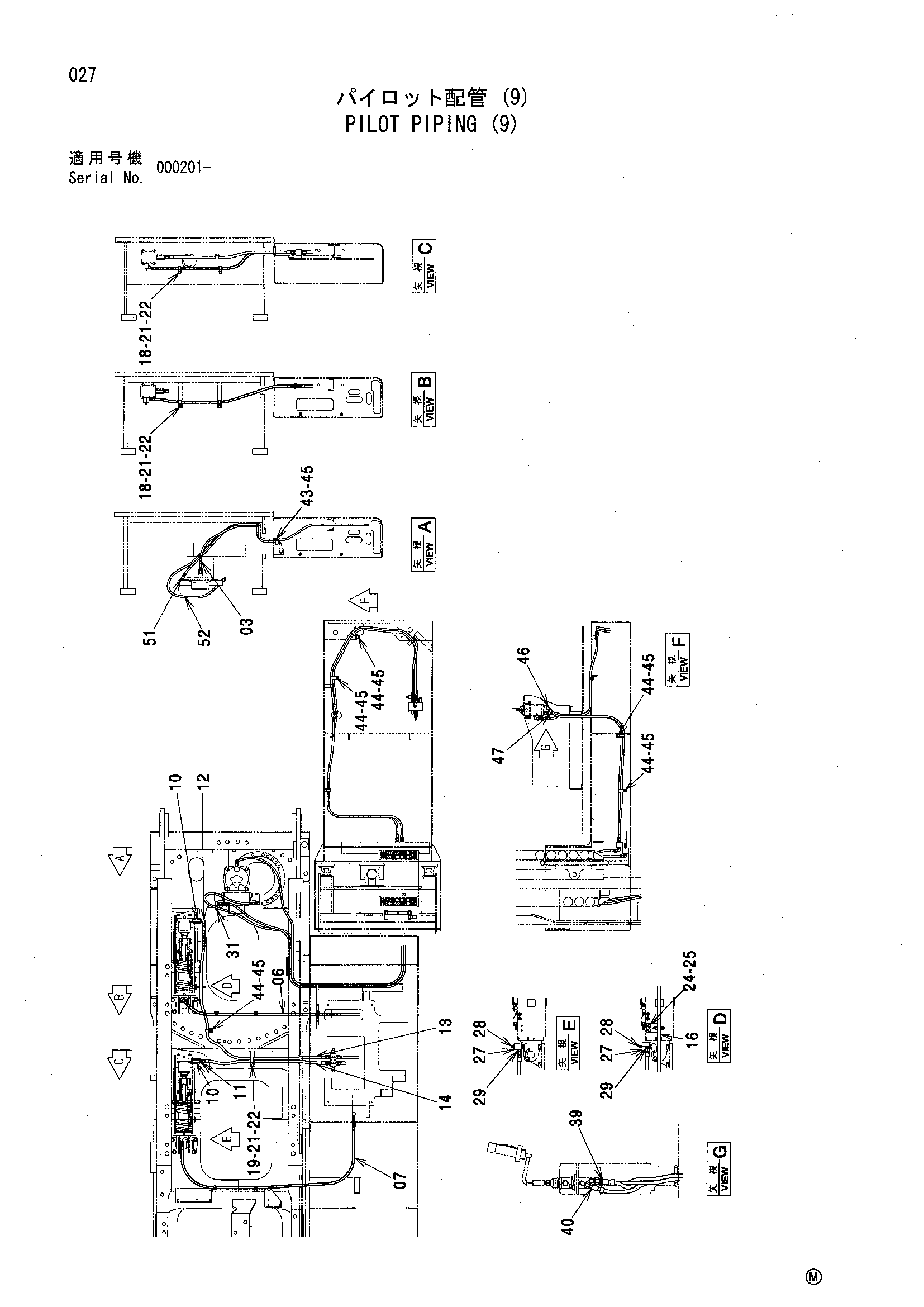

Заводская схема «Пилотные гидролинии (9)» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4327904 | Нейлоновый шланг | 1 |
| 06 | 4318411 | Шланг | 1 |
| 07 | 4318414 | Шланг | 1 |
| 10 | 4336625 | Переходник | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4210361 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4154672 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4318415 | Шланг | 1 |
| 14 | 4304467 | Шланг | 1 |
| 16 | 4184582 | Резиновая втулка | 1 |
| 18 | 4190263 | Зажим | 4 |
| 19 | 4190266 | Зажим | 1 |
| 21 | J901016 | Болт | 5 |
| 22 | A590910 | Пружинная шайба | 5 |
| 24 | 9740879 | Ограничитель | 1 |
| 25 | J271016 | Болт с шайбой | 2 |
| 25A | J901016 | Болт | 1 |
| 25B | J222010 | Плоская шайба | 1 |
| 27 | 4344884 | Переходник S | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4346128 | Штуцер | 2 |
| 29 | 4200466 | Адаптер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4254563 | Выключатель давление | 2 |
| 31A | 4113154 | Уплотнительное кольцо | 1 |
| 33 | 4601142 | Шланг | 1 |
| 39 | 4371368 | Шланг | 1 |
| 40 | 4357989 | Шланг | 1 |
| 43 | 4190265 | Зажим | 1 |
| 44 | 4190282 | Зажим | 3 |
| 45 | J271025 | Болт с шайбой | 5 |
| 45A | J901025 | Болт | 1 |
| 45B | J222010 | Плоская шайба | 1 |
| 46 | 4318424 | Нейлоновый шланг | 1 |
| 47 | 4258881 | Нейлоновый шланг | 1 |
| 49 | 4190275 | Зажим | 1 |
| 51 | 4601028 | Шланг | 1 |
| 52 | 4601138 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
