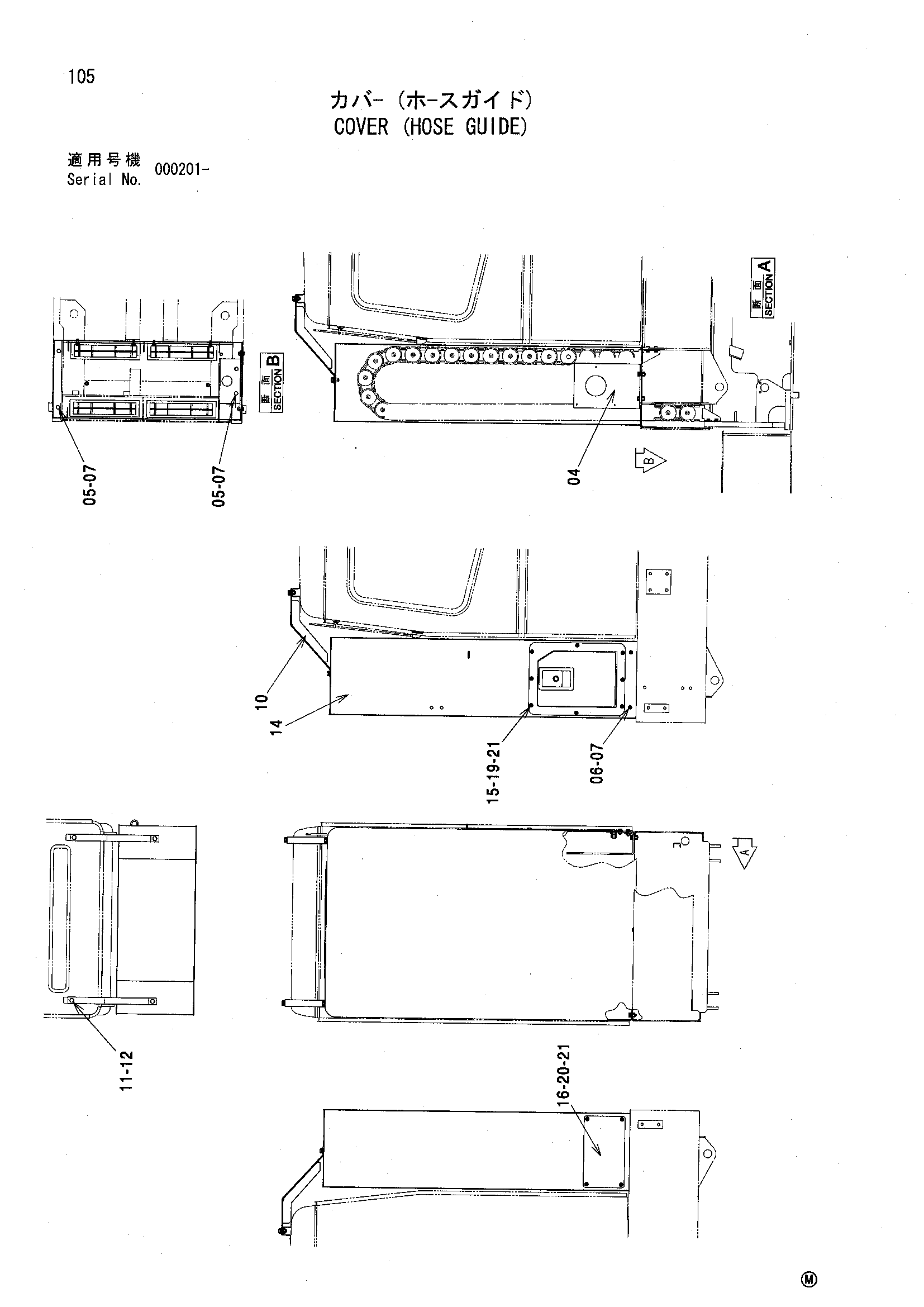

Крышка (шланг направляющая) — HITACHI SCX500W

Заводская схема «Крышка (шланг направляющая)» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	8077528	Кронштейн	1
05	4350628	Болт	4
06	4383956	Болт	2
07	4294623	Плоская шайба	6
10	8077875	Стойка	2
11	4350628	Болт	4
12	4291332	Плоская шайба	4
14	6022722	Крышка	1
15	8096358	Крышка	1
16	4620189	Крышка	1
19	4383956	Болт	8
20	4350627	Болт	4
21	4294623	Плоская шайба	12

Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
