Пилотный шланг — HITACHI SCX500W

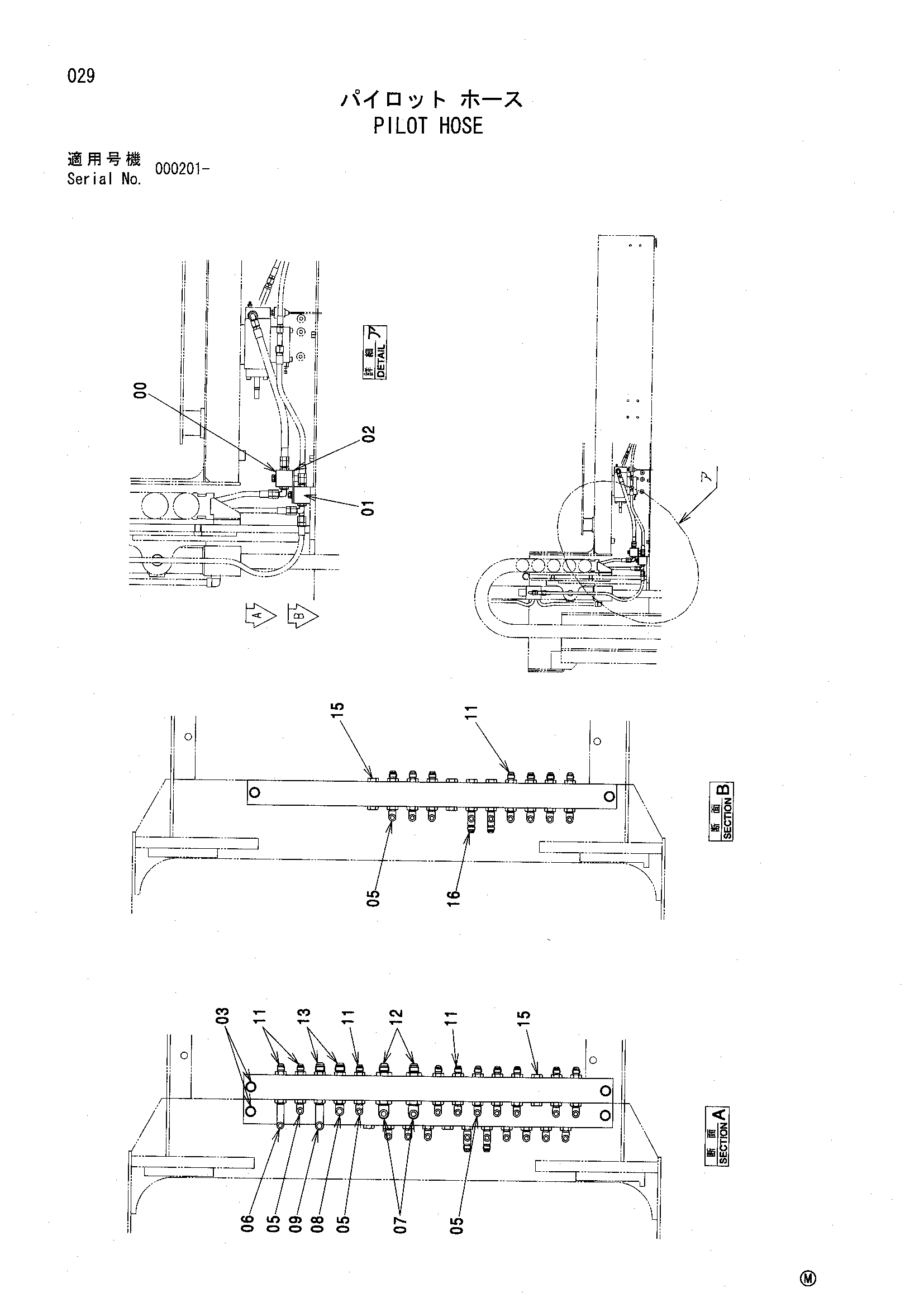

Заводская схема «Пилотный шланг» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3097936 | Блок | 1 |
| 01 | 3090496 | Блок | 1 |
| 02 | 9760565 | Сиденье | 2 |
| 03 | J271075 | Болт с шайбой | 4 |
| 03A | J901075 | Болт | 1 |
| 03B | J222010 | Плоская шайба | 1 |
| 05 | A852333 | Угловой штуцер | 16 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4277650 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852344 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852334 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4327297 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852133 | Адаптер | 17 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852144 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852134 | Адаптер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A885003 | Пробка | 8 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852433 | Тройник | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
