Ступень (подъём кабина) — HITACHI SCX500W

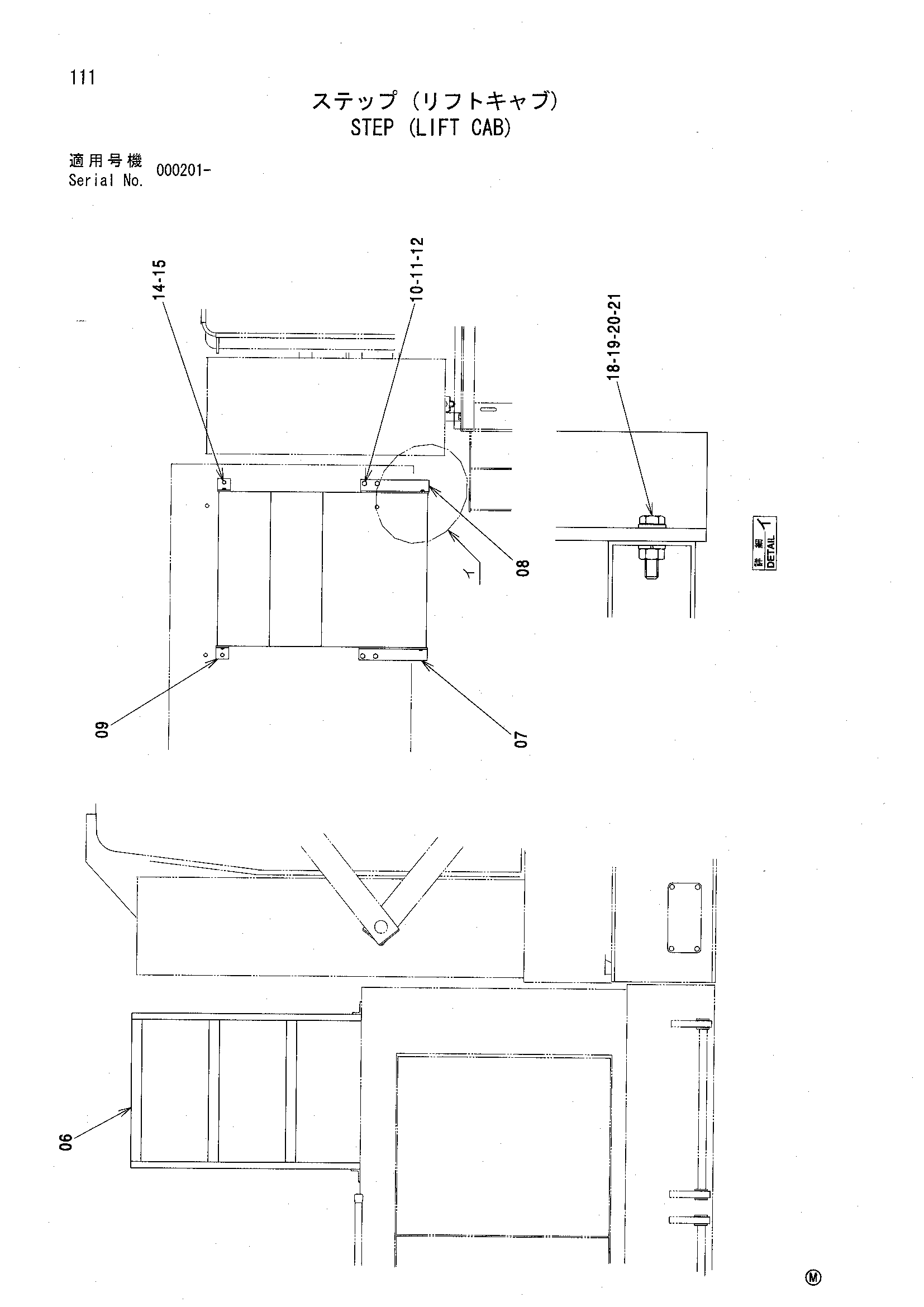

Заводская схема «Ступень (подъём кабина)» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
06	4434074	Ступень	1
07	4444234	Кронштейн	1
08	4444233	Кронштейн	1
09	4433902	Кронштейн	2
10	4350628	Болт	4
11	4337269	Шайба	4
12	4225468	Пружинная шайба	4
14	4444363	Болт	2
15	4225467	Пружинная шайба	2
18	4444362	Болт	4
19	4225466	Пружинная шайба	4
20	4225472	Плоская шайба	4
21	M500605	Гайка	4

Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
