Пилотные гидролинии (6) — HITACHI SCX500W

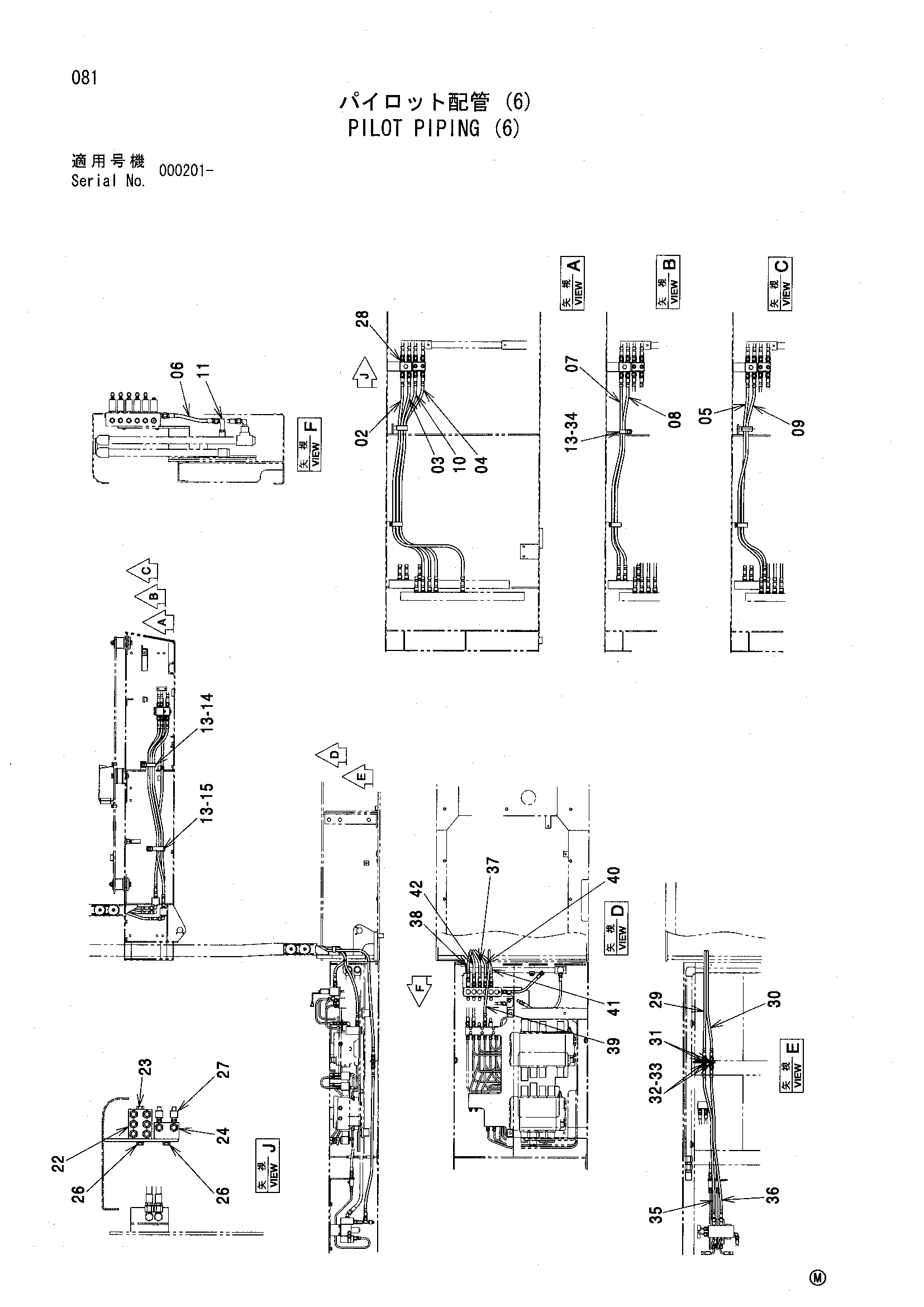

Заводская схема «Пилотные гидролинии (6)» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4621250 | Нейлоновый шланг | 1 |
| 03 | 4621251 | Нейлоновый шланг | 1 |
| 04 | 4621252 | Нейлоновый шланг | 1 |
| 05 | 4621253 | Нейлоновый шланг | 1 |
| 06 | 4289394 | Шланг | 1 |
| 07 | 4621255 | Нейлоновый шланг | 1 |
| 08 | 4621256 | Нейлоновый шланг | 1 |
| 09 | 4621257 | Нейлоновый шланг | 1 |
| 10 | 4621259 | Нейлоновый шланг | 1 |
| 11 | 4241385 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | J271025 | Болт с шайбой | 4 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Плоская шайба | 1 |
| 14 | 4193816 | Зажим | 1 |
| 15 | 4204136 | Зажим | 1 |
| 22 | 4314477 | Челночный клапан | 1 |
| 23 | 4093624 | Пробка | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 3069941 | Коллектор | 1 |
| 26 | J271020 | Болт с шайбой | 4 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Плоская шайба | 1 |
| 27 | 4286171 | Датчик давления | 2 |
| 28 | 4200467 | Адаптер | 14 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4621262 | Шланг | 1 |
| 30 | 4621263 | Шланг | 1 |
| 31 | 4317426 | Адаптер | 2 |
| 32 | A590914 | Пружинная шайба | 2 |
| 33 | 4202531 | Гайка | 2 |
| 34 | 4190292 | Зажим | 2 |
| 35 | 4621264 | Шланг | 1 |
| 36 | 4621265 | Шланг | 1 |
| 37 | 4621268 | Шланг | 1 |
| 38 | 4621269 | Шланг | 1 |
| 39 | 4621272 | Шланг | 1 |
| 40 | 4621273 | Шланг | 1 |
| 41 | 4621271 | Шланг | 1 |
| 42 | 4621274 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
