Аутригер беам трубопроводы — HITACHI SCX500W

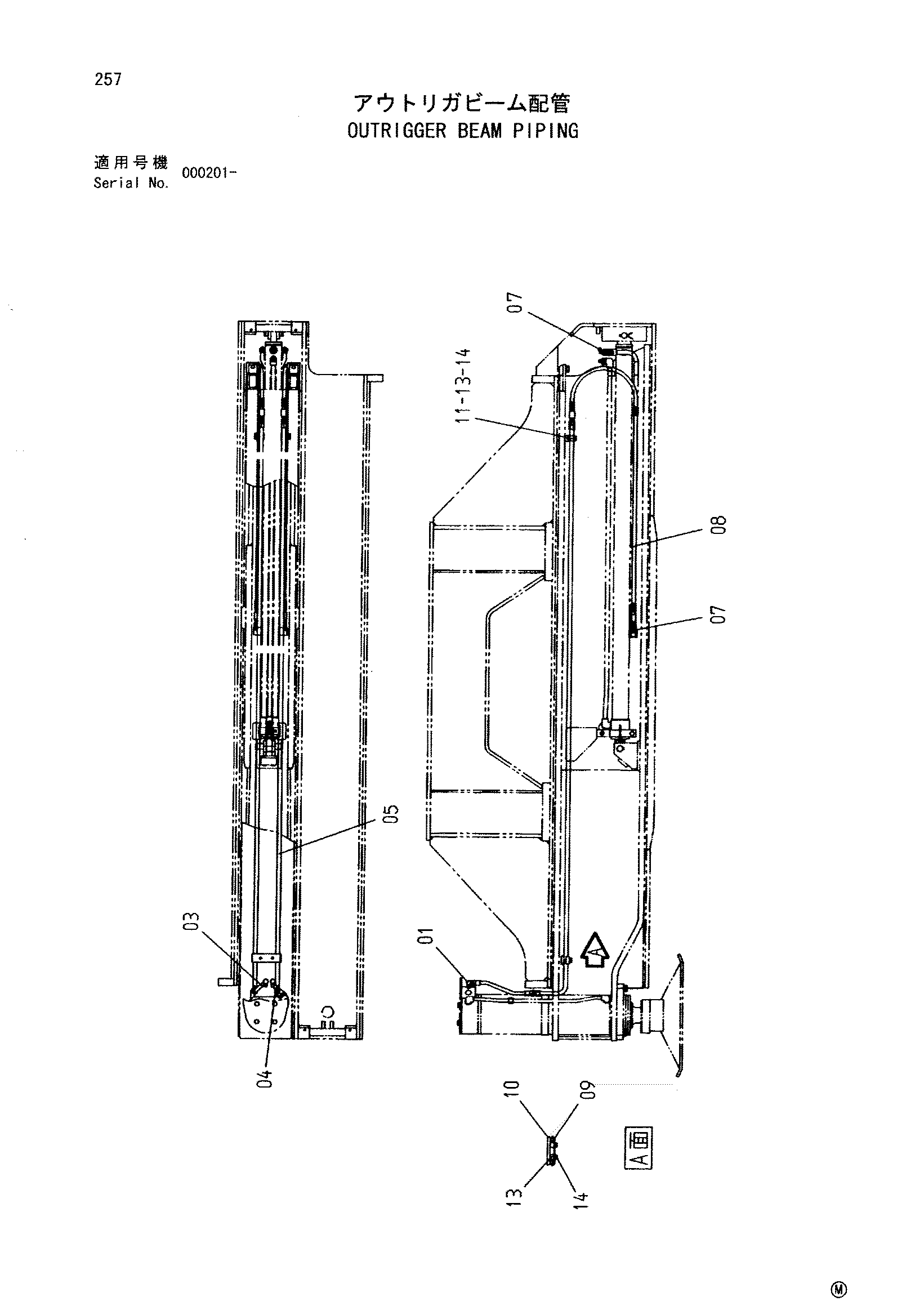

Заводская схема «Аутригер беам трубопроводы» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4154656	Угловой штуцер	2
03	9752711	Трубка	1
04	9752712	Трубка	1
05	9752713	Трубка	2
07	4200466	Адаптер	6
07A	4509180	Уплотнительное кольцо	1
08	4418499	Шланг	2
09	4093576	Хомут	1
10	4420547	Седло винта	1
11	4088068	Хомут	2
13	41764	Проставка	4
14	J271035	Болт с шайбой	4
14A	J901035	Болт	1
14B	J222010	Шайба	1

Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
