Подъём трубопроводы — HITACHI SCX500W

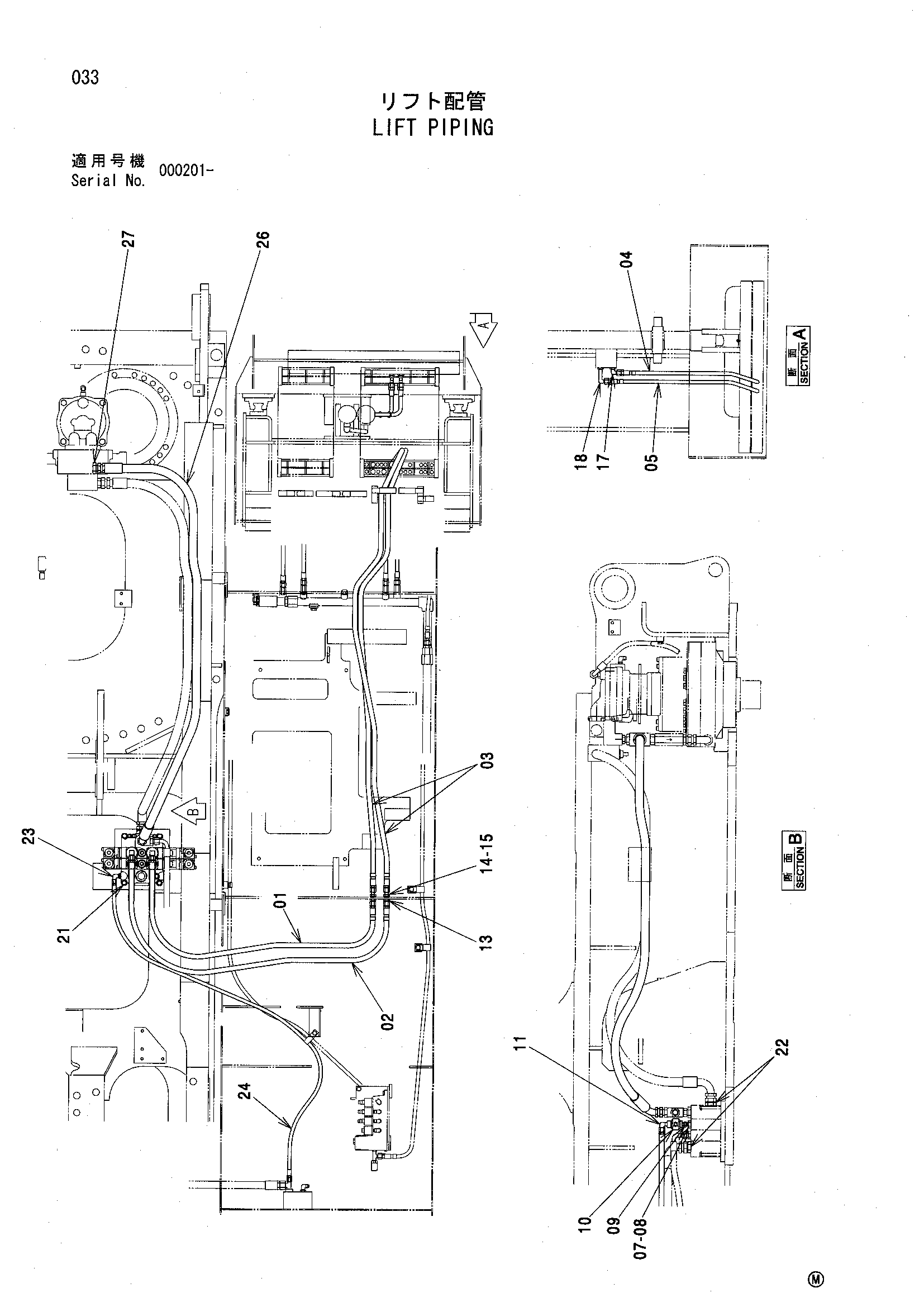

Заводская схема «Подъём трубопроводы» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4601068 | Шланг | 1 |
| 02 | 4601566 | Шланг | 1 |
| 03 | 4369753 | Шланг | 2 |
| 04 | 4601414 | Шланг | 1 |
| 05 | 4292895 | Шланг | 1 |
| 07 | 4155216 | Адаптер | 2 |
| 08 | 4506424 | Уплотнительное кольцо | 2 |
| 09 | 94-1702 | Адаптер | 2 |
| 10 | 4188602 | Клапан словретер | 2 |
| 11 | 4154657 | Угловой штуцер | 2 |
| 13 | 4317426 | Адаптер | 2 |
| 14 | A590914 | Пружинная шайба | 2 |
| 15 | 4202531 | Гайка | 2 |
| 17 | A852333 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4322821 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | J271000 | Болт с шайбой | 4 |
| 21A | J901000 | Болт | 1 |
| 21B | J222010 | Плоская шайба | 1 |
| 22 | 4042034 | Адаптер | 2 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4156434 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4381328 | Шланг | 1 |
| 27 | 4129457 | Адаптер | 1 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
