Аутригер линия (с передний джакк) — HITACHI SCX500W

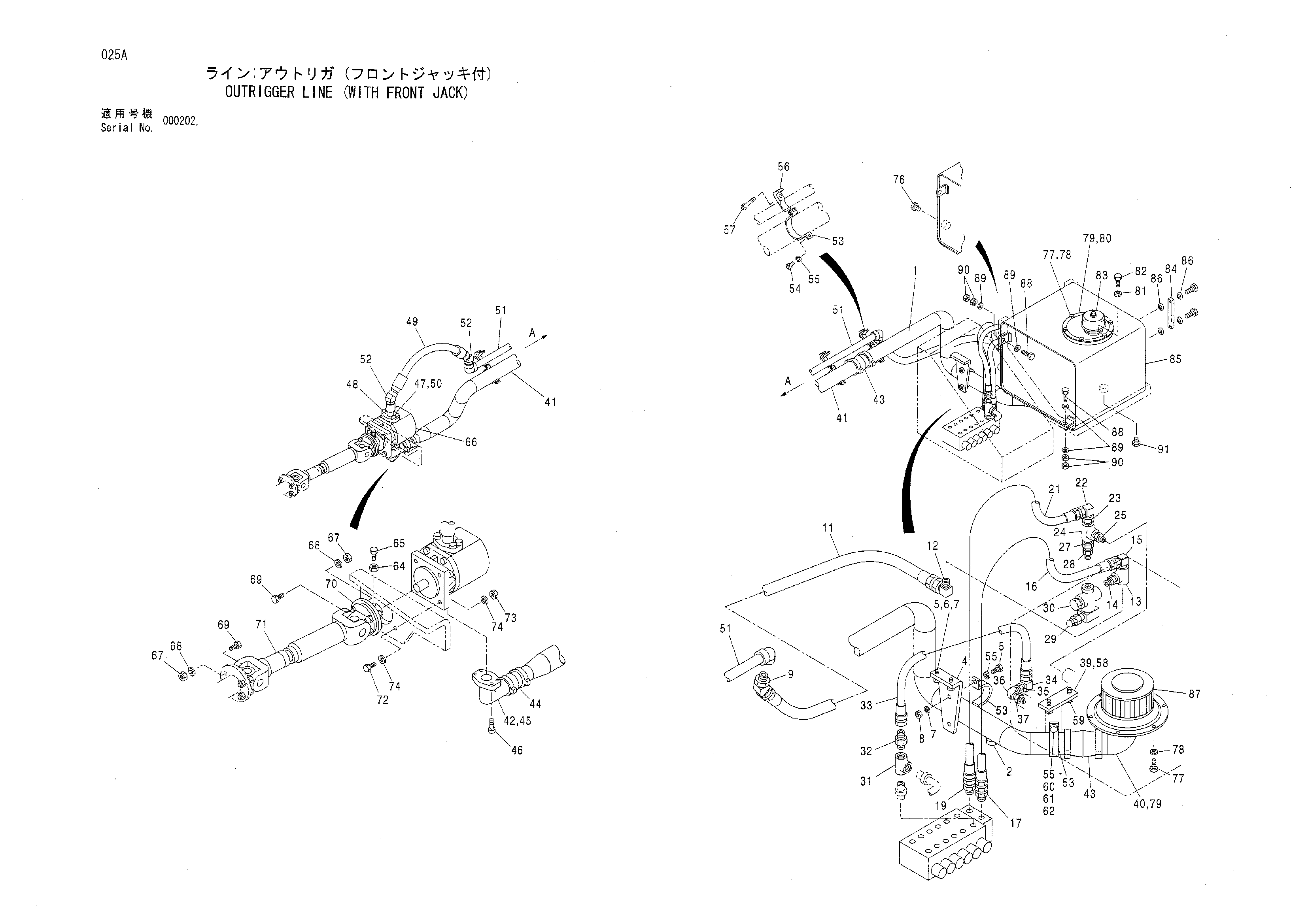

Заводская схема «Аутригер линия (с передний джакк)» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | BMA1590 | Трубка в сборе | 1 |
| 2 | BRJ1545 | Пробка | 1 |
| 2A | BRP0007 | Уплотнительное кольцо | 1 |
| 4 | BMA1591 | Кронштейн | 1 |
| 5 | 102R010Y030R | Болт высокий стренгтх | 4 |
| 6 | 183-110VR | Пружинная шайба | 2 |
| 7 | 182-010SR | Шайба плаин | 4 |
| 8 | 162R010VR | Гайка высокий стренгтх | 2 |
| 9 | KHJ0351 | Угловой штуцер | 1 |
| 9A | UBJ0158 | Уплотнительное кольцо | 1 |
| 11 | KNV0006 | Шланг HYD | 1 |
| 12 | C4E9288 | Адаптер шланг | 1 |
| 13 | C4E4635 | Тройник | 1 |
| 14 | UBJ0325 | Ниппель | 1 |
| 15 | KHJ0680 | Угловой штуцер | 1 |
| 16 | 80055F12Z135 | Шланг HYD | 1 |
| 17 | KNJ0604 | Адаптер шланг | 1 |
| 17A | UBJ0157 | Уплотнительное кольцо | 1 |
| 19 | KNJ0604 | Адаптер шланг | 1 |
| 19A | UBJ0157 | Уплотнительное кольцо | 1 |
| 21 | 80055A12Z075 | Шланг HYD | 1 |
| 22 | KHJ0680 | Угловой штуцер | 1 |
| 23 | UBJ0400 | Втулка | 1 |
| 24 | C4E6187 | Тройник | 1 |
| 25 | KHJ0042 | Ниппель | 1 |
| 25A | BHJ0795 | Уплотнительное кольцо | 1 |
| 27 | UBJ0400 | Втулка | 1 |
| 28 | UBJ0325 | Ниппель | 1 |
| 29 | CEJ2012 | Предохранительный клапан | 1 |
| 30 | UBJ0374 | Пробка | 1 |
| 31 | KMJ0673 | Тройник | 1 |
| 32 | BNA0132 | Адаптер шланг | 1 |
| 33 | 80055A12Z090 | Шланг HYD | 1 |
| 34 | KHJ0680 | Угловой штуцер | 1 |
| 35 | UBJ0400 | Втулка | 1 |
| 36 | BCJ0157 | Угловой штуцер | 1 |
| 37 | KHJ0042 | Ниппель | 1 |
| 37A | BHJ0795 | Уплотнительное кольцо | 1 |
| 39 | BMA1592 | Кронштейн | 1 |
| 40 | 9711775 | Трубка | 1 |
| 41 | 8076320 | Всасывающая трубка | 1 |
| 42 | 9711777 | Трубка | 1 |
| 43 | 4067833 | Муфта | 2 |
| 44 | 4069801 | Муфта | 1 |
| 45 | A810040 | Уплотнительное кольцо 1AG040 | 1 |
| 46 | Z445339 | Болт | 4 |
| 47 | A811035 | Уплотнительное кольцо 1BG035 | 1 |
| 48 | Z498520 | Болт с внутренним шестигранником | 4 |
| 49 | 4158156 | Шланг 55-17-19-055N | 1 |
| 50 | 9752714 | Трубка давление | 1 |
| 51 | 9752715 | Трубка | 1 |
| 52 | 4102237 | Угловой штуцер | 2 |
| 53 | 4053865 | Хомут трубки | 5 |
| 54 | J901020 | Болт M10x020.0 | 6 |
| 55 | A590910 | Шайба пружина M10 | 10 |
| 56 | 4053595 | Хомут трубка 28x1 | 3 |
| 57 | J271250 | Болт с шайбой M12x050.0 | 3 |
| 58 | 9759472 | Блаккет | 1 |
| 59 | J271025 | Болт с шайбой M10x025.0 | 2 |
| 60 | J901030 | Болт M10x030.0 | 2 |
| 61 | A590110 | Шайба плане M10 | 2 |
| 62 | J950010 | Гайка M10x1.5 | 2 |
| 64-74 | 9183194 | Пропелласхафт и хйд.пумп | 1 |
| 64 | J952010 | Гайка (M10x1.25) | 1 |
| 65 | M121025 | Болт (M10x1.25x18) | 1 |
| 66 | 3002250 | Шестерённый насос | 1 |
| 67 | J950012 | Гайка (M12) | 8 |
| 68 | A590912 | Шайба плане (12) | 8 |
| 69 | J901235 | Болт (M10x35) | 8 |
| 70 | 3010657 | Фланец | 1 |
| 71 | 4307317 | Соединение универсальный | 1 |
| 72 | J901445 | Болт (M14x45) | 4 |
| 73 | M660014 | U-образная гайка (M14) | 4 |
| 74 | A590114 | Шайба плане (14) | 8 |
| 76-91 | 9180719 | Бак в сборе | 1 |
| 76 | 4113926 | Пробка | 1 |
| 77 | J901018 | Болт(M10x18) | 12 |
| 78 | A590910 | Шайба пружина (10) | 12 |
| 79 | A810210 | Уплотнительное кольцо (G210) | 2 |
| 80 | 3006170 | Крышка | 1 |
| 81 | A590908 | Шайба пружина (8) | 4 |
| 82 | J900816 | Болт (M8x16) | 4 |
| 83 | 4023661 | Сапун | 1 |
| 84 | 8016441 | Указатель уровня | 1 |
| 85 | 7036560 | Гидробак | 1 |
| 86 | Z449558 | Уплотнение шайба (10) | 4 |
| 87 | 3501403 | Всасывающий фильтр | 1 |
| 88 | J901035 | Болт (M10x35) | 4 |
| 89 | A590110 | Шайба плане (10) | 8 |
| 90 | J950010 | Гайка (M10x1.25) | 8 |
| 91 | 4174542 | Пробка | 1 |
| 91A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
