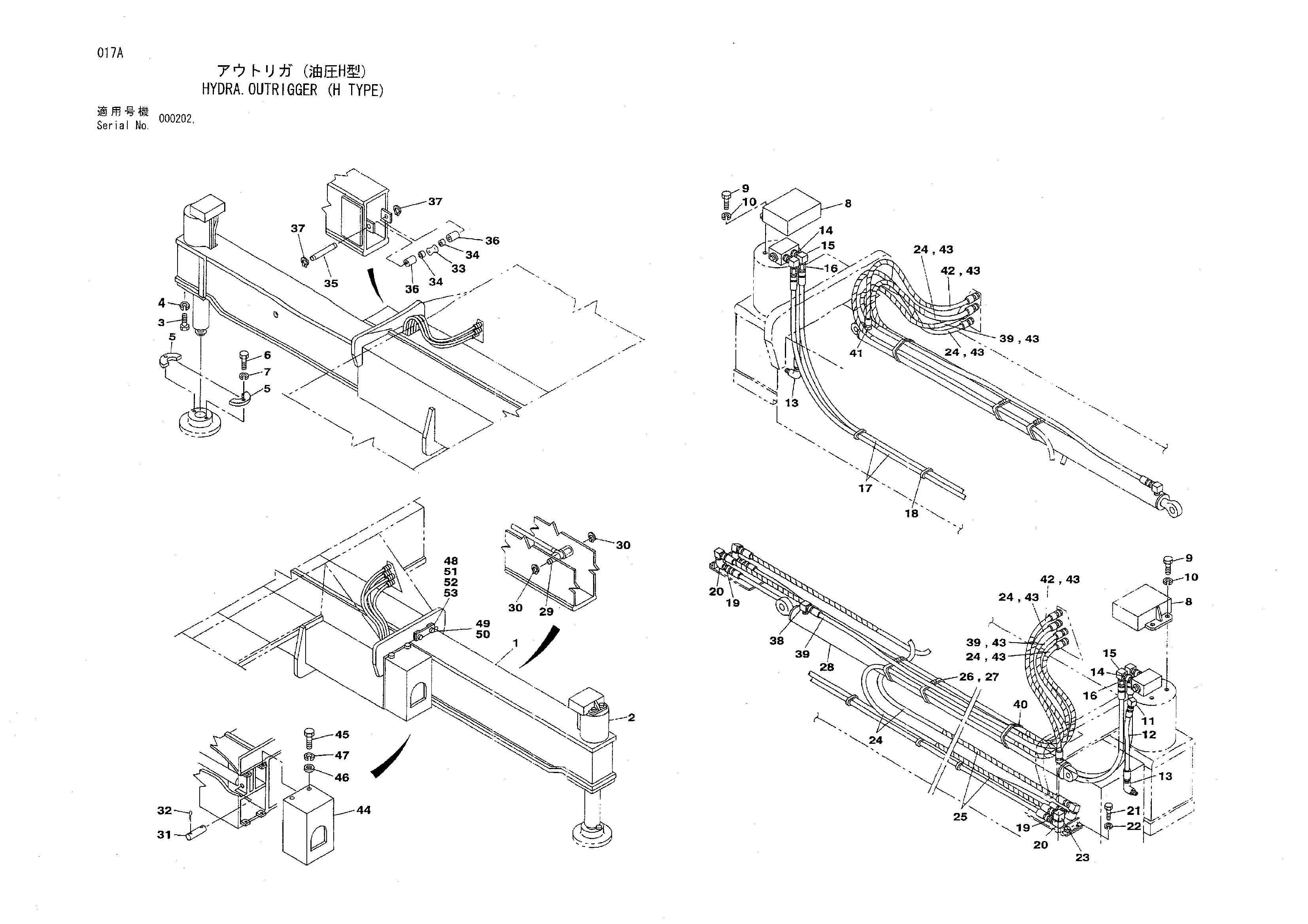

Хйдра.оутриггер (H тип) — HITACHI SCX500W

Заводская схема «Хйдра.оутриггер (H тип)» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	BMA1531	Беам аутригер	4
2	BMA1281	Гидроцилиндр джакк	4
2	BMA1561	Гидроцилиндр джакк	4
2A	BMA1562	Гидроцилиндр джакк	1
2B	UCP0213	Обратный клапан	1
3	102R012Y060R	Болт высокий стренгтх	16
4	183-112VR	Пружинная шайба	16
5	BLA2767	Крышка	8
6	102R010Y020R	Болт высокий стренгтх	24
7	183-110VR	Пружинная шайба	24
8	BLA2463	Крышка	4
9	102R010Y016R	Болт высокий стренгтх	8
10	183-110VR	Пружинная шайба	8
11	C4E3094	Адаптер шланг	4
12	BLA2988	Шланг HYD	4
12	80015D09Z052	Шланг HYD	4
13	C4E5197	Угловой штуцер	4
14	M0JC2943	Адаптер шланг	8
15	C4E3094	Адаптер шланг	8
16	C4E3095	Адаптер шланг	8
17	BMA1209	Шланг HYD	8
17	80055F09Z290	Шланг HYD	8
18	KAR0017	Лента жгут проводов	24
19	C4E5707	Адаптер шланг	8
20	UEA0292	Адпт SPL	4
21	102R010Y016R	Болт высокий стренгтх	8
22	183-110VR	Пружинная шайба	8
23	C4E3094	Адаптер шланг	8
24	BLA2507	Шланг HYD	8
25	KMR0204	Трубка спирал LAP	8
26	BRJ1142	Зажим джубилее	8
27	BLA2990	Пластина резиновый	8
28	BLA2430	Гидроцилиндр аутригер	4
29	BMA1201	Палец плаин	4
30	370A0250Z	Кольцо стопорный	8
31	C4E9663	Палец плаин	4
32	330-050S040R	Шплинт	8
33	BPA0014	Ролик	4
34	UBJ0462	Втулка оиллесс DU	8
35	BLA2466	Палец плаин	4
36	C4E9658	Проставка	8
37	370A0200Z	Кольцо стопорный	8
38	C4E3094	Адаптер шланг	4
39	80055F09Z270	Шланг HYD	4
40	KAR0017	Лента жгут проводов	4
41	C4E5707	Адаптер шланг	4
42	BMA1210	Шланг HYD	4
43	KMR0202	Трубка спирал LAP	16
44	BMA1200	Крышка	4
45	102R010Y016R	Болт высокий стренгтх	16
46	182-010SR	Шайба плаин	16
47	183-110VR	Пружинная шайба	16
48	BLA2486	Механизм натяжения дистанке	4
49	102R010Y020R	Болт высокий стренгтх	8
50	183-110VR	Пружинная шайба	8
51	BLA2487	Механизм натяжения дистанке	4
52	BLA3035	Механизм натяжения дистанке	4
53	BLA3036	Механизм натяжения дистанке	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
