Барабан правый — HITACHI SCX500W

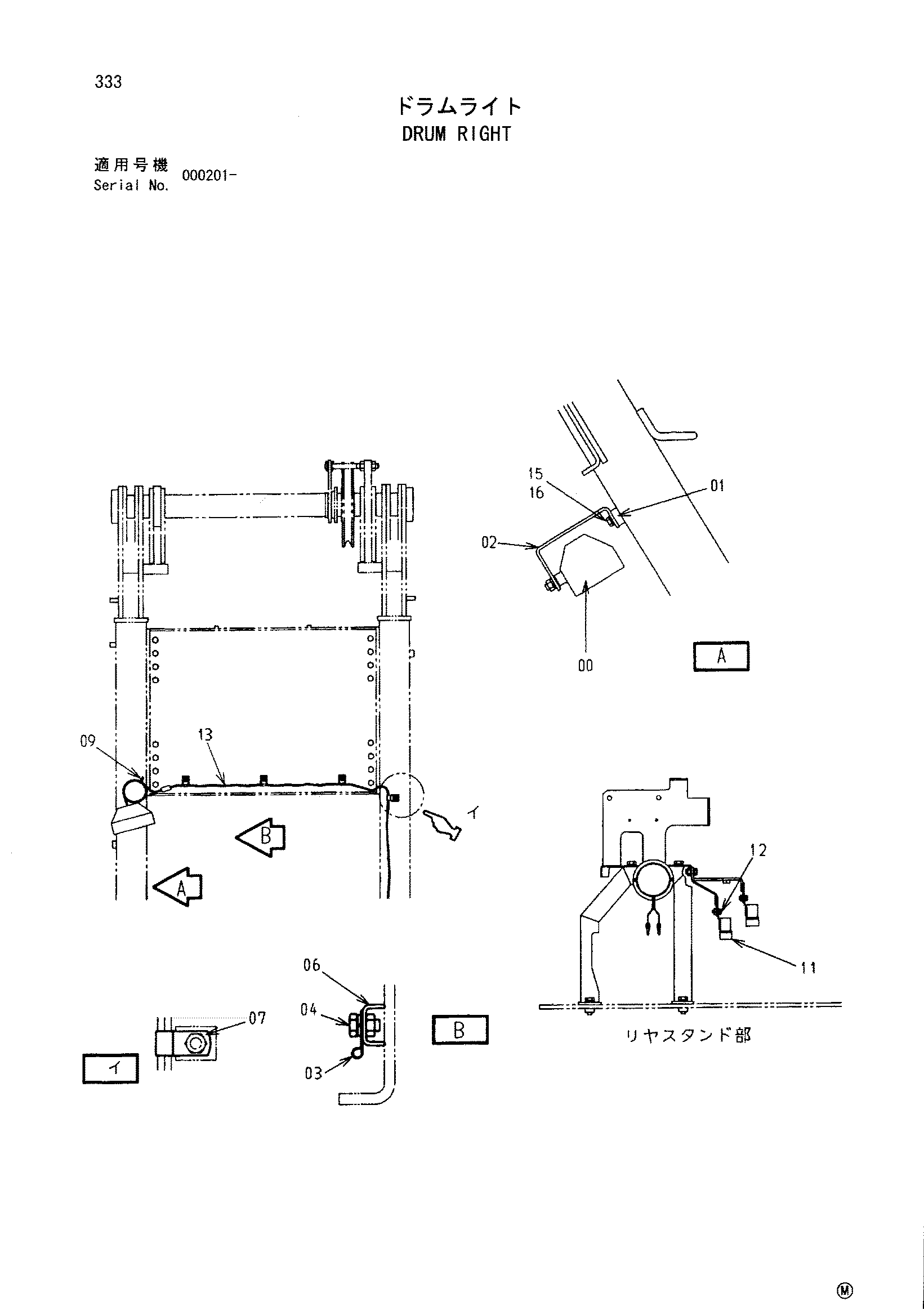

Заводская схема «Барабан правый» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4336570 | Фара | 1 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 4 |
| 00G | A590114 | Плоская шайба | 1 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 01 | 4338717 | Седло винта | 1 |
| 02 | 4474129 | Кронштейн | 1 |
| 03 | 4190276 | Зажим | 3 |
| 04 | J271025 | Болт с шайбой | 3 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 9733476 | Седло винта | 3 |
| 07 | 4205358 | Зажим | 5 |
| 09 | 4055312 | Ленточный зажим | 10 |
| 11 | 4251588 | Реле | 1 |
| 12 | J460616 | Винт с шайбой | 1 |
| 13 | 3072530 | Проводка | 1 |
| 15 | J901225 | Болт | 2 |
| 16 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
