Боковой ступень (верхний) — HITACHI SCX500W

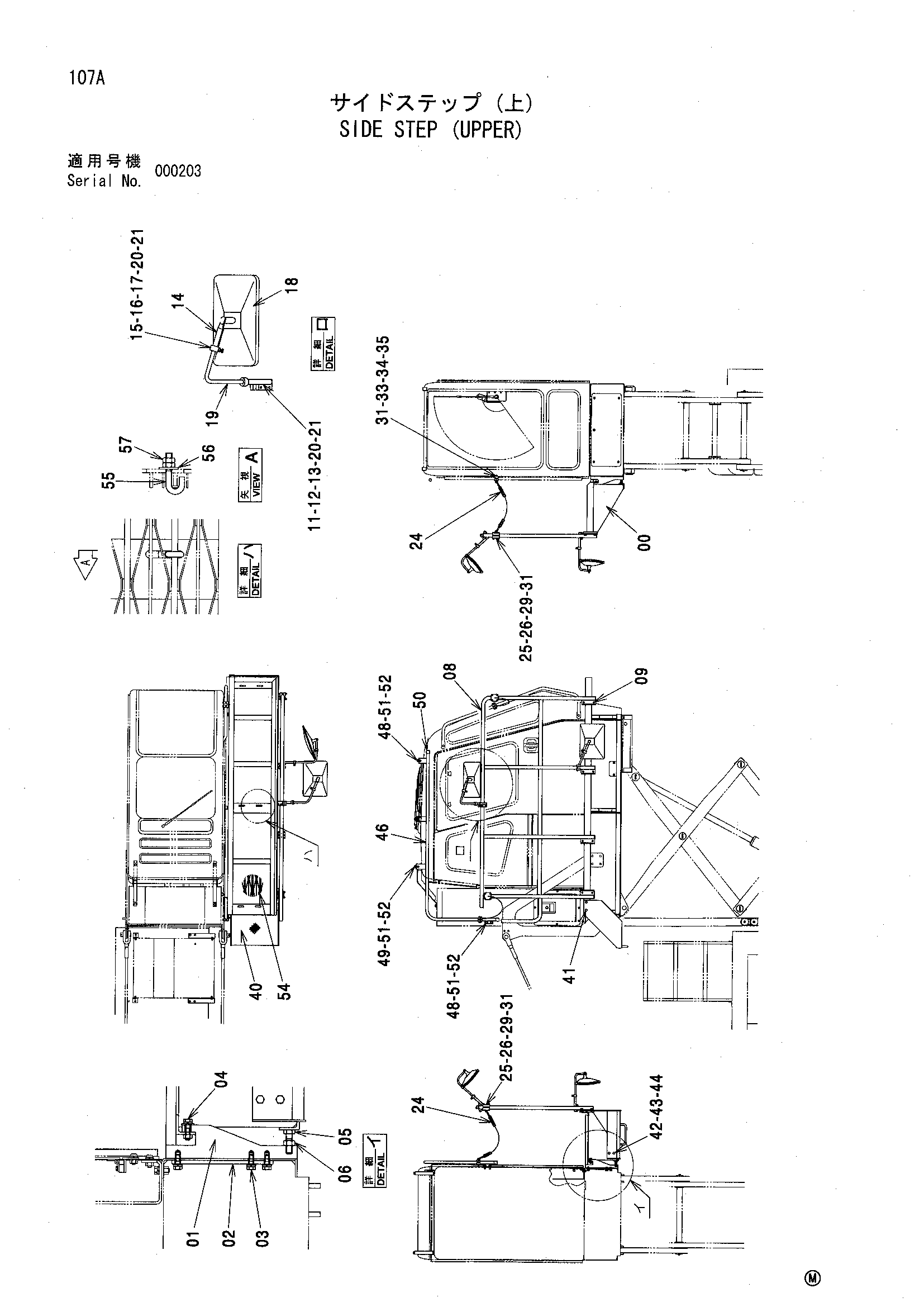

Заводская схема «Боковой ступень (верхний)» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7047003	Ступень	1
01	3090486	Кронштейн	3
02	4430212	Пластина	3
03	J271230	Болт с шайбой	9
03A	J901230	Болт	1
03B	J222012	Плоская шайба	1
04	J281245	Болт с шайбой	3
04A	J901245	Болт	1
04B	4249324	Плоская шайба	1
05	J901650	Болт	3
06	J950016	Гайка	3
08	8081713	Поручень	1
09	J271225	Болт с шайбой	10
09A	J901225	Болт	1
09B	J222012	Плоская шайба	1
11	9753877	Стойка	2
12	4355757	Хомут	2
13	4434027	Болт	4
14	4381336	Стойка	2
15	4381903	Соединение	4
16	4351658	Болт	4
17	M500807	Гайка	4
18	4152892	Зеркало	2
19	4429980	Стойка	2
20	4241301	Плоская шайба	4
21	4225467	Пружинная шайба	4
24	4625150	Цепь	2
25	4115827	Хомут	2
26	9727859	Хомут	2
29	4444338	Болт	8
31	4030364	U-образная гайка	12
33	4203394	Хомут	2
34	9727860	Хомут	2
35	4444329	Болт	4
40	8097889	Ступень	1
41	J271220	Болт с шайбой	2
41A	J901220	Болт	1
41B	J222012	Плоская шайба	1
42	J901230	Болт	2
43	A590912	Пружинная шайба	2
44	J950012	Гайка	2
46	7039225	Поручень	1
48	4350632	Болт	4
49	4357359	Болт	1
50	4094101	Колпачок	2
51	4291332	Плоская шайба	5
52	4298759	Пружинная шайба	5
54	4396556	Катвалк	1
55	4346517	Крюк	6
56	J217083	Шайба	6
57	J950010	Гайка	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
