Пилотные гидролинии (2-1) — HITACHI SCX500W

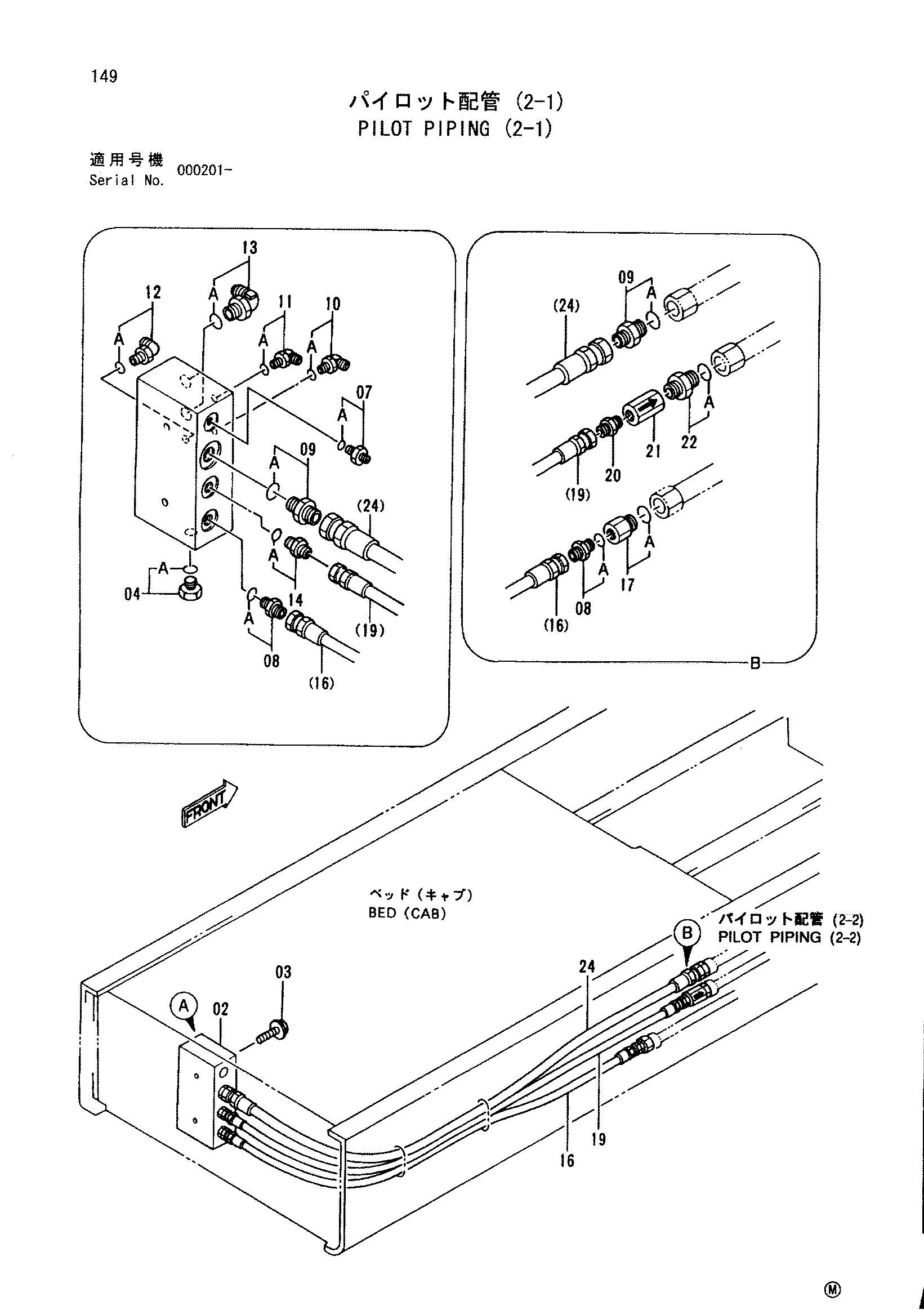

Заводская схема «Пилотные гидролинии (2-1)» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 2035379 | Коллектор | 1 |
| 03 | J271000 | Болт с шайбой | 2 |
| 03A | J901000 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4174541 | Пробка | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4200466 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4210361 | Адаптер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4042033 | Адаптер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4154671 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4154671 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4154672 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4065118 | Угловой штуцер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4210361 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4318416 | Шланг | 1 |
| 17 | 4263450 | Переходник S | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4304473 | Шланг | 1 |
| 20 | 4221287 | Адаптер | 1 |
| 21 | 9034570 | Обратный клапан | 1 |
| 22 | 4222089 | Адаптер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4105533 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
