Правый стойка — HITACHI SCX500W

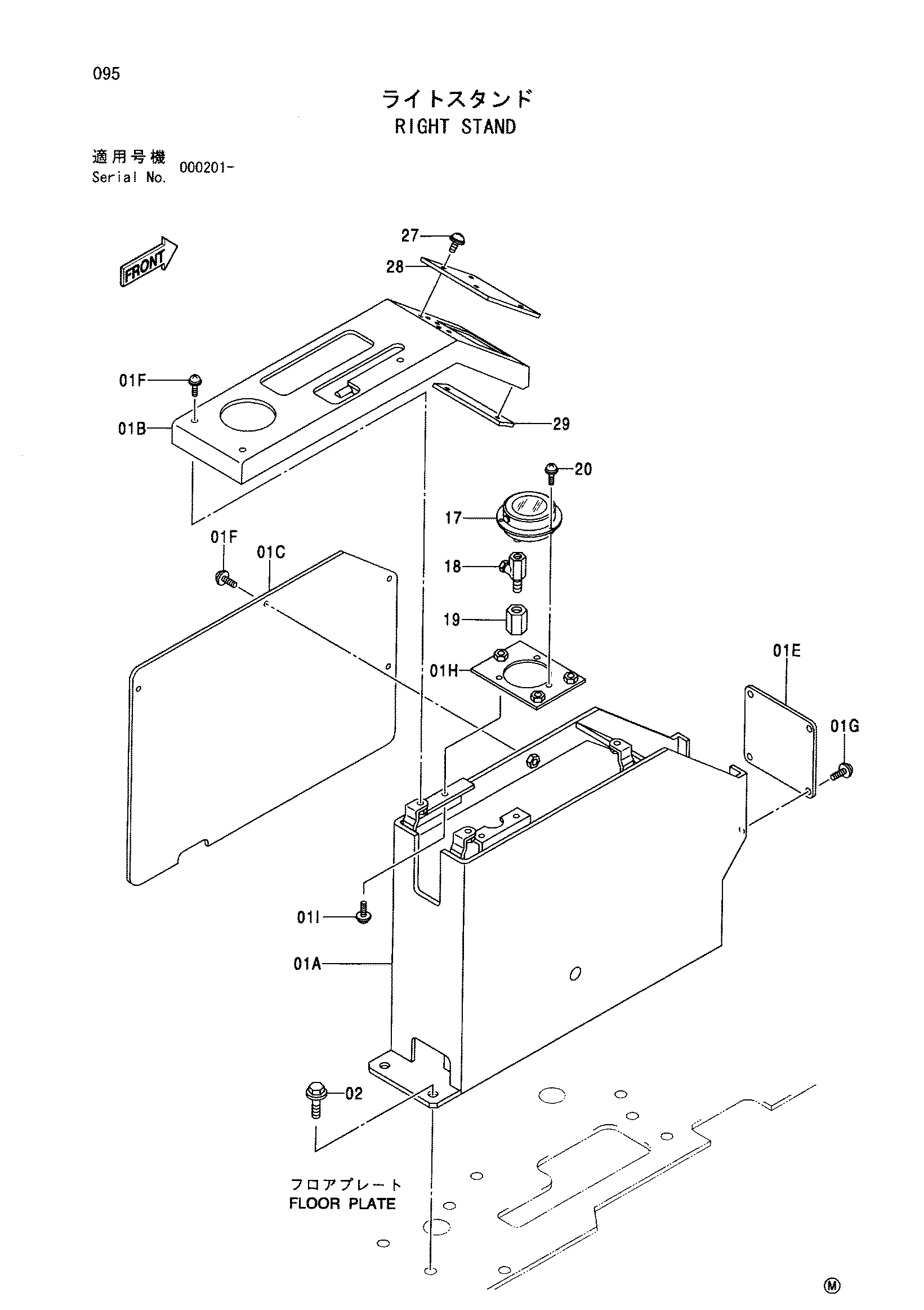

Заводская схема «Правый стойка» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A- | 7034430 | Стойка в сборе | 1 |
| 01A | 6017288 | Стойка | 1 |
| 01B | 6017287 | Панель | 1 |
| 01C | 4386087 | Крышка | 1 |
| 01E | 4339479 | Крышка | 1 |
| 01F | J680616 | Винт с шайбой | 7 |
| 01G | J680410 | Винт с шайбой | 4 |
| 01H | 8063943 | Пластина | 1 |
| 01I | J460616 | Винт с шайбой | 3 |
| 02 | J271025 | Болт с шайбой | 5 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 17 | 4339030 | Указатель оил-прес. | 1 |
| 18 | 4151610 | Амортизатор | 1 |
| 19 | 94-0685 | Переходник S | 1 |
| 20 | J450412 | Винт с шайбой | 3 |
| 27 | J680412 | Винт с шайбой | 4 |
| 28 | 4422491 | Крышка | 1 |
| 29 | 4422492 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
