Подъём трубопроводы — HITACHI SCX500W

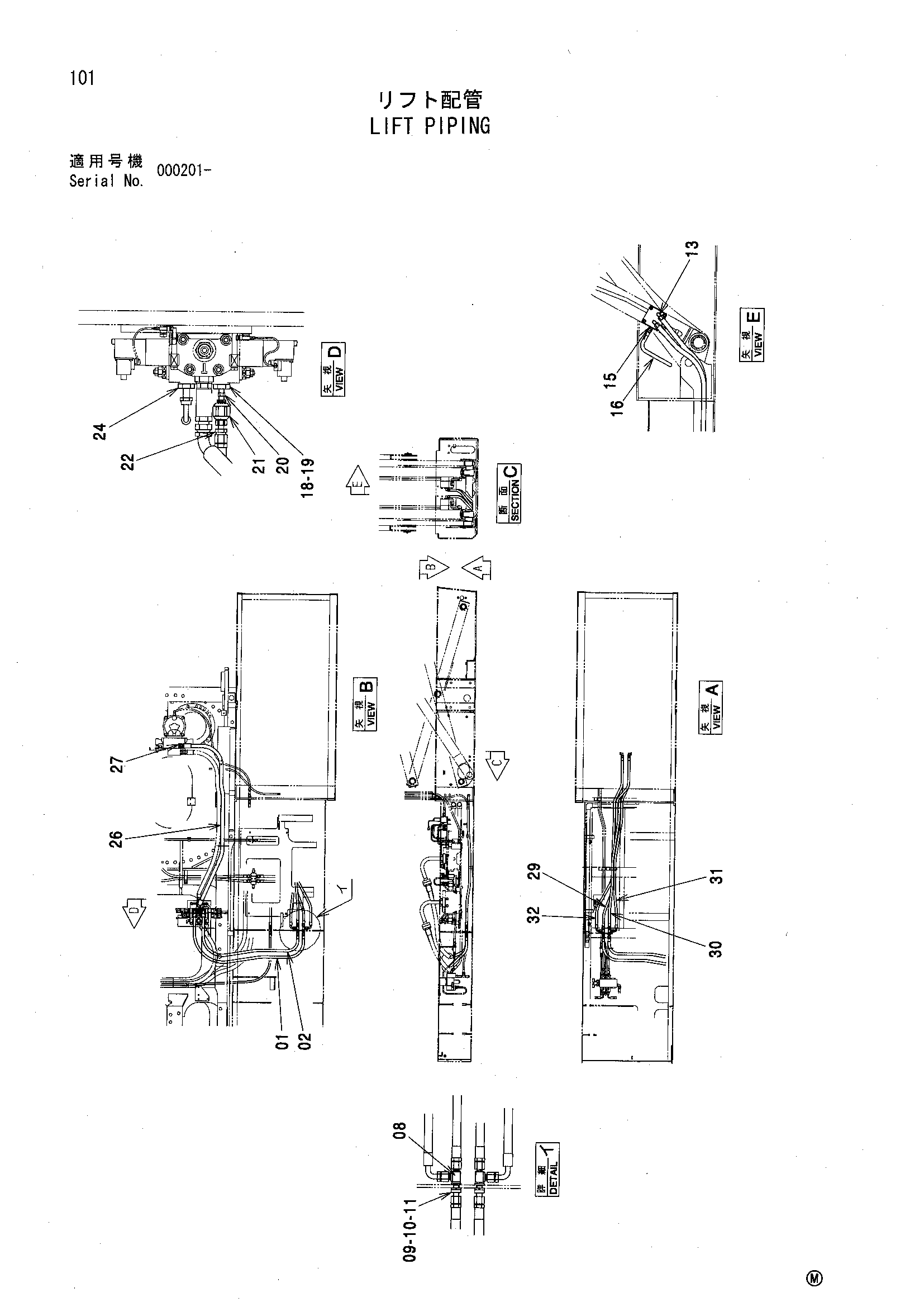

Заводская схема «Подъём трубопроводы» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4427577 | Шланг | 1 |
| 02 | 4427584 | Шланг | 1 |
| 08 | 4247260 | Тройник | 2 |
| 09 | A590114 | Плоская шайба | 2 |
| 10 | A590914 | Пружинная шайба | 2 |
| 11 | 4202531 | Гайка | 2 |
| 13 | 4154671 | Угловой штуцер | 4 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4200465 | Адаптер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 8077994 | Трубка | 1 |
| 18 | 4155216 | Адаптер | 1 |
| 19 | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 94-1702 | Адаптер | 1 |
| 21 | 4374472 | Клапан тхроттле | 1 |
| 22 | 4182732 | Адаптер | 1 |
| 24 | 4449797 | Адаптер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4381328 | Шланг | 1 |
| 27 | 4129457 | Адаптер | 1 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | 4624418 | Шланг | 1 |
| 30 | 4624419 | Шланг | 1 |
| 31 | 4624420 | Шланг | 1 |
| 32 | 4624421 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
