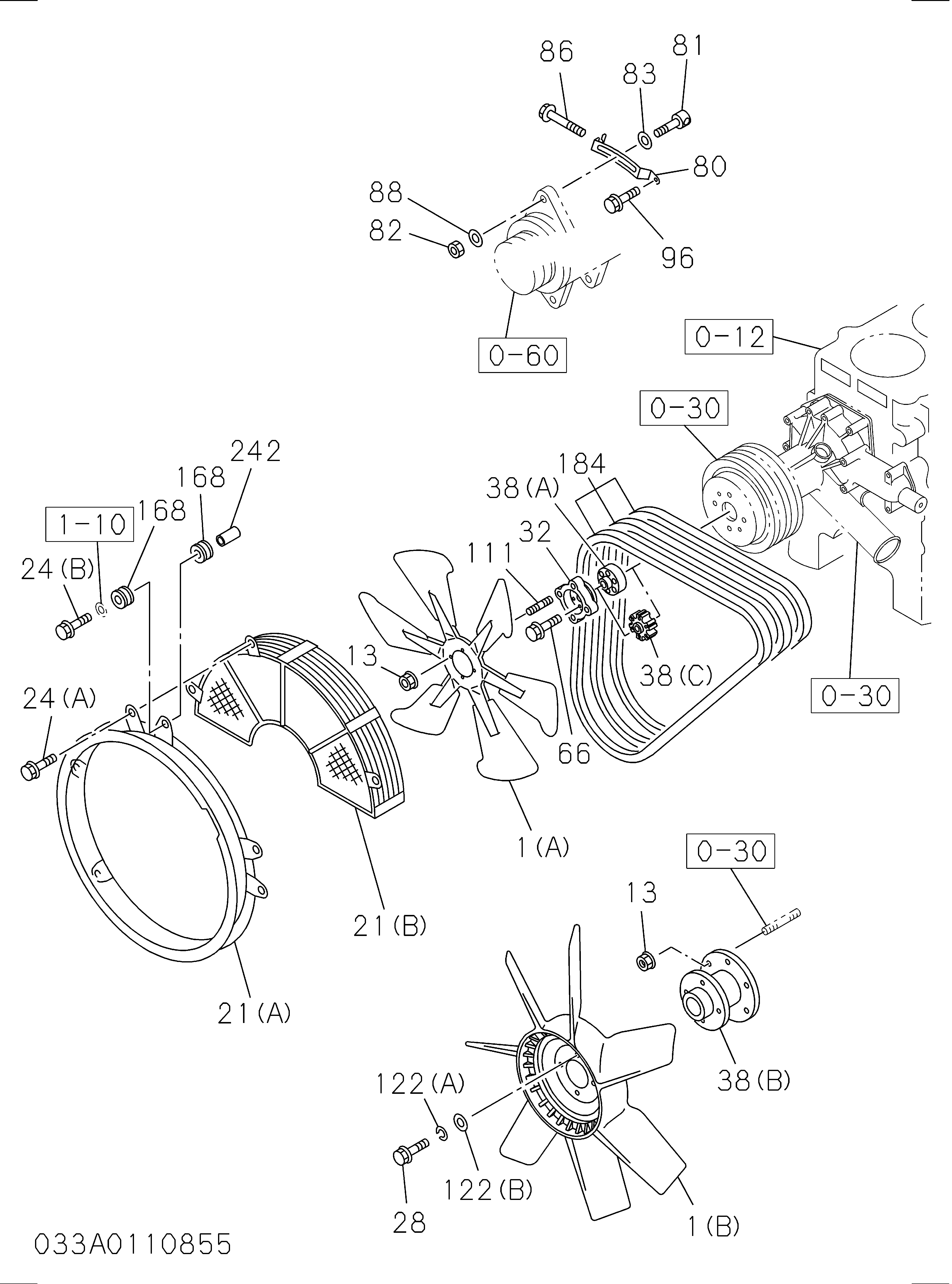

033: Вентилятор и ремень вентилятора — HITACHI SCX500W
Заводская схема «033: Вентилятор и ремень вентилятора» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(B) | 1136603281 | Вентилятор охлаждение | 1 |
| 013 | 0911502100 | Гайка охлаждение вентилятор | 6 |
| 013 | 0911802100 | Гайка охлаждение вентилятор | 6 |
| 028 | 0280808160 | Болт охлаждение вентилятор | 4 |
| 028 | 0280508160 | Болт охлаждение вентилятор | 4 |
| 038(B) | 1136420840 | Проставка вентилятор | 1 |
| 080 | 1136742821 | Пластина ADJ | 1 |
| 081 | 1136741600 | Деталь слидинг | 1 |
| 082 | 0911501120 | Гайка ADJ пластина | 1 |
| 082 | 0911801120 | Гайка ADJ пластина | 1 |
| 083 | 8942173630 | Шайба PL | 1 |
| 086 | 1090091141 | Болт ADJ | 1 |
| 096 | 0281810450 | Болт ADJ пластина | 1 |
| 096 | 0281510450 | Болт ADJ пластина | 1 |
| 122(A) | 9091505080 | Шайба LK, вентилятор | 4 |
| 122(A) | 0915105080 | Шайба LK, вентилятор | 4 |
| 122(B) | 9091647080 | Шайба LK, вентилятор | 4 |
| 122(B) | 0916147080 | Шайба LK, вентилятор | 4 |
| 184 | 1136714990 | Ремень водяной насос привод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
