Аутригер линия — HITACHI SCX500W

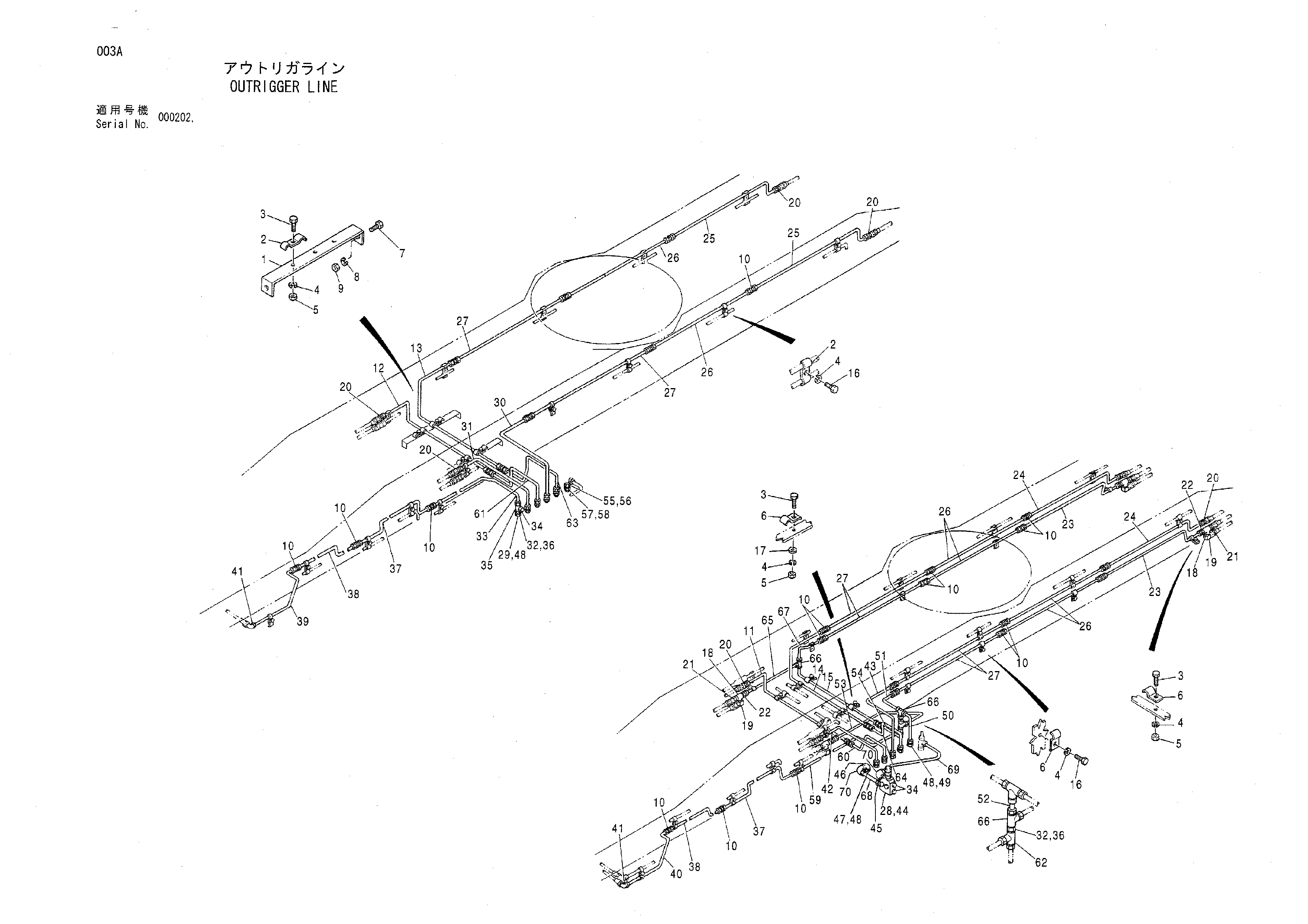

Заводская схема «Аутригер линия» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | BLA2766 | Пластина | 2 |
| 2 | BKA0958 | Хомут трубки | 19 |
| 3 | 102R008Y030R | Болт | 12 |
| 4 | 183-108VR | Пружинная шайба | 33 |
| 5 | 162R008VR | Гайка | 12 |
| 6 | BDJ0493 | Хомут трубки | 12 |
| 7 | 102R010Y040R | Болт | 4 |
| 8 | 183-110VR | Пружинная шайба | 4 |
| 9 | 162R010VR | U-образная гайка | 4 |
| 10 | KMJ0603 | Унион | 29 |
| 11 | BLA2741 | Трубка в сборе | 1 |
| 12 | BLA2742 | Трубка в сборе | 1 |
| 13 | BLA2743 | Трубка в сборе | 1 |
| 14 | BLA2744 | Трубка в сборе | 1 |
| 15 | BLA2745 | Трубка в сборе | 1 |
| 16 | 102R008Y020R | Болт | 19 |
| 17 | 182-008SR | Шайба | 4 |
| 18 | C4E4636 | Тройник | 4 |
| 19 | C4E3094 | Адаптер шланг | 4 |
| 20 | KMJ0710 | Унион | 8 |
| 21 | C4E5707 | Угловой штуцер | 4 |
| 22 | KMJ0611 | Разъём | 4 |
| 23 | BLA2764 | Трубка в сборе | 2 |
| 24 | BLA2763 | Трубка в сборе | 2 |
| 25 | BLA2762 | Трубка в сборе | 2 |
| 26 | BLA2894 | Трубка в сборе | 6 |
| 27 | CBJ0292 | Трубка в сборе | 6 |
| 28 | CBJ0471 | Валве-релиеф | 1 |
| 29 | KMJ0807 | Адаптер | 1 |
| 30 | BMA1290 | Трубка в сборе | 1 |
| 31 | BMA1293 | Трубка в сборе | 1 |
| 32 | KMJ0690 | Гайка унион FTG | 2 |
| 33 | BMA1302 | Трубка в сборе | 1 |
| 34 | UBJ0373 | Пробка | 3 |
| 35 | KMJ1077 | Бодй-ниппле | 1 |
| 36 | KMJ0697 | Втулка FTG | 2 |
| 37 | BMA1248 | Трубка в сборе | 2 |
| 38 | BMA1265 | Трубка в сборе | 2 |
| 39 | BMA1249 | Трубка в сборе | 1 |
| 40 | BMA1254 | Трубка в сборе | 1 |
| 41 | CBA0099 | Угловой штуцер | 2 |
| 42 | BMA1294 | Трубка в сборе | 1 |
| 43 | BMA1291 | Трубка в сборе | 1 |
| 44 | 102R008Y050R | Болт высокий стренгтх | 2 |
| 45 | KMJ1500 | Разъём | 1 |
| 46 | C4E5197 | Угловой штуцер | 1 |
| 47 | BLJ1908 | Втулка | 1 |
| 48 | BRP0007 | Уплотнительное кольцо | 11 |
| 49 | KMJ0620 | Разъём | 9 |
| 50 | BLA2760 | Трубка в сборе | 1 |
| 51 | BMA1292 | Трубка в сборе | 1 |
| 52 | BMA1338 | Трубка в сборе | 1 |
| 53 | BMA1301 | Трубка в сборе | 1 |
| 54 | BMA1299 | Трубка в сборе | 1 |
| 55 | KMJ0691 | Гайка унион FTG | 1 |
| 56 | KMJ0698 | Втулка FTG | 1 |
| 57 | KMJ0808 | Адаптер | 1 |
| 58 | UBJ0157 | Уплотнительное кольцо | 1 |
| 59 | BMA1300 | Трубка в сборе | 1 |
| 60 | BMA1295 | Трубка в сборе | 1 |
| 61 | BMA1296 | Трубка в сборе | 1 |
| 62 | KHJ0024 | TEE корпус | 1 |
| 63 | BMA1297 | Трубка в сборе | 1 |
| 64 | BMA1298 | Трубка в сборе | 1 |
| 65 | CAJ2084 | Трубка в сборе | 1 |
| 66 | KMJ0654 | Тройник | 3 |
| 67 | BLA2746 | Трубка в сборе | 1 |
| 68 | BNJ0400 | Трубка в сборе | 1 |
| 69 | BLA3099 | Трубка в сборе | 1 |
| 70 | KMJ1625 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
