Передний джакк — HITACHI SCX500W

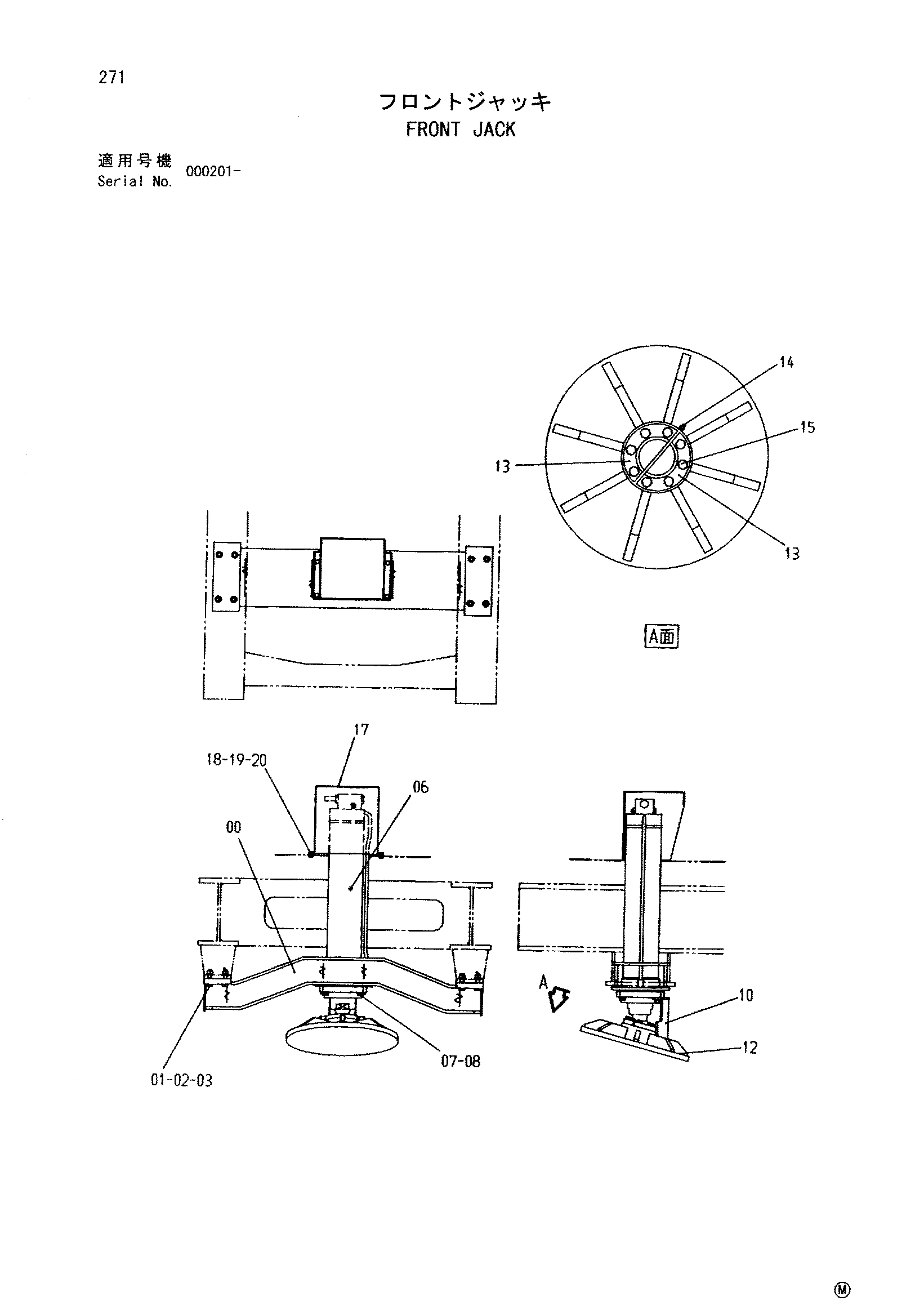

Заводская схема «Передний джакк» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7036631 | Короб | 1 |
| 01 | J901665 | Болт | 8 |
| 02 | A590916 | Пружинная шайба | 8 |
| 03 | J950016 | Гайка | 8 |
| 06 | 4417447 | Гидроцилиндр. джакк | 1 |
| 07 | J901660 | Болт | 4 |
| 08 | A590916 | Пружинная шайба | 4 |
| 10 | 8076453 | Кронштейн | 1 |
| 12 | 8029521 | Поплавок | 1 |
| 13 | 4158937 | Поплавок | 2 |
| 14 | J75481 | Пресс-маслёнка | 1 |
| 15 | J271245 | Болт с шайбой | 8 |
| 15A | J901245 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 7036937 | Крышка | 1 |
| 18 | J901020 | Болт | 4 |
| 19 | A590910 | Пружинная шайба | 4 |
| 20 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
