Нижняя защита — HITACHI SCX500W

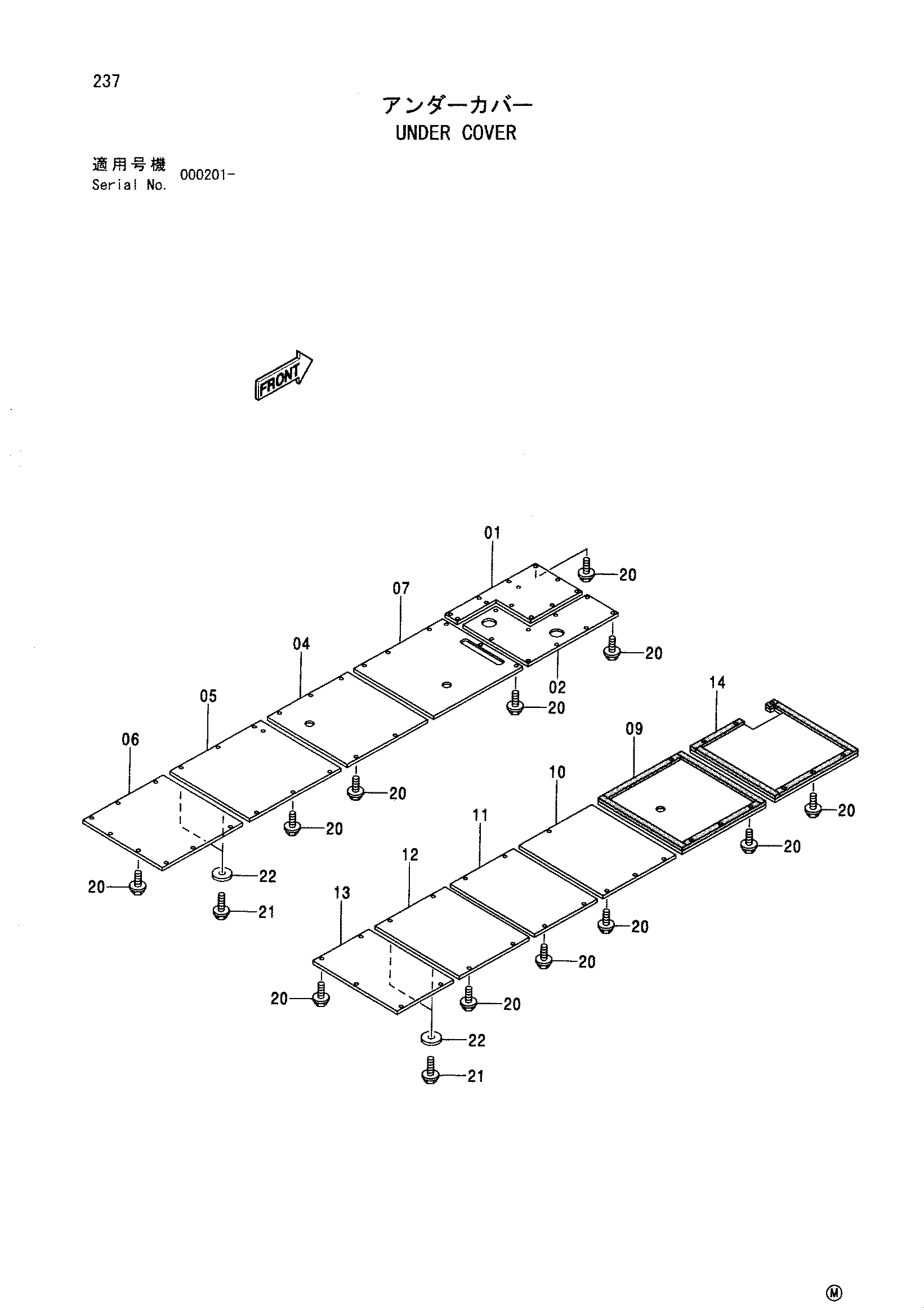

Заводская схема «Нижняя защита» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4369463 | Крышка | 1 |
| 02 | 4369464 | Крышка | 1 |
| 04 | 4369462 | Крышка | 1 |
| 05 | 4369461 | Крышка | 1 |
| 06 | 4369460 | Крышка | 1 |
| 07 | 4416489 | Крышка | 1 |
| 09 | 9752269 | Крышка | 1 |
| 10 | 4341078 | Крышка | 1 |
| 11 | 4319746 | Крышка | 1 |
| 12 | 4319747 | Крышка | 1 |
| 13 | 4319748 | Крышка | 1 |
| 14 | 9747887 | Крышка | 1 |
| 20 | J271030 | Болт с шайбой | 74 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J271040 | Болт с шайбой | 18 |
| 21A | J901040 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4319802 | Пластина | 18 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
