Гидробак — HITACHI SCX500W

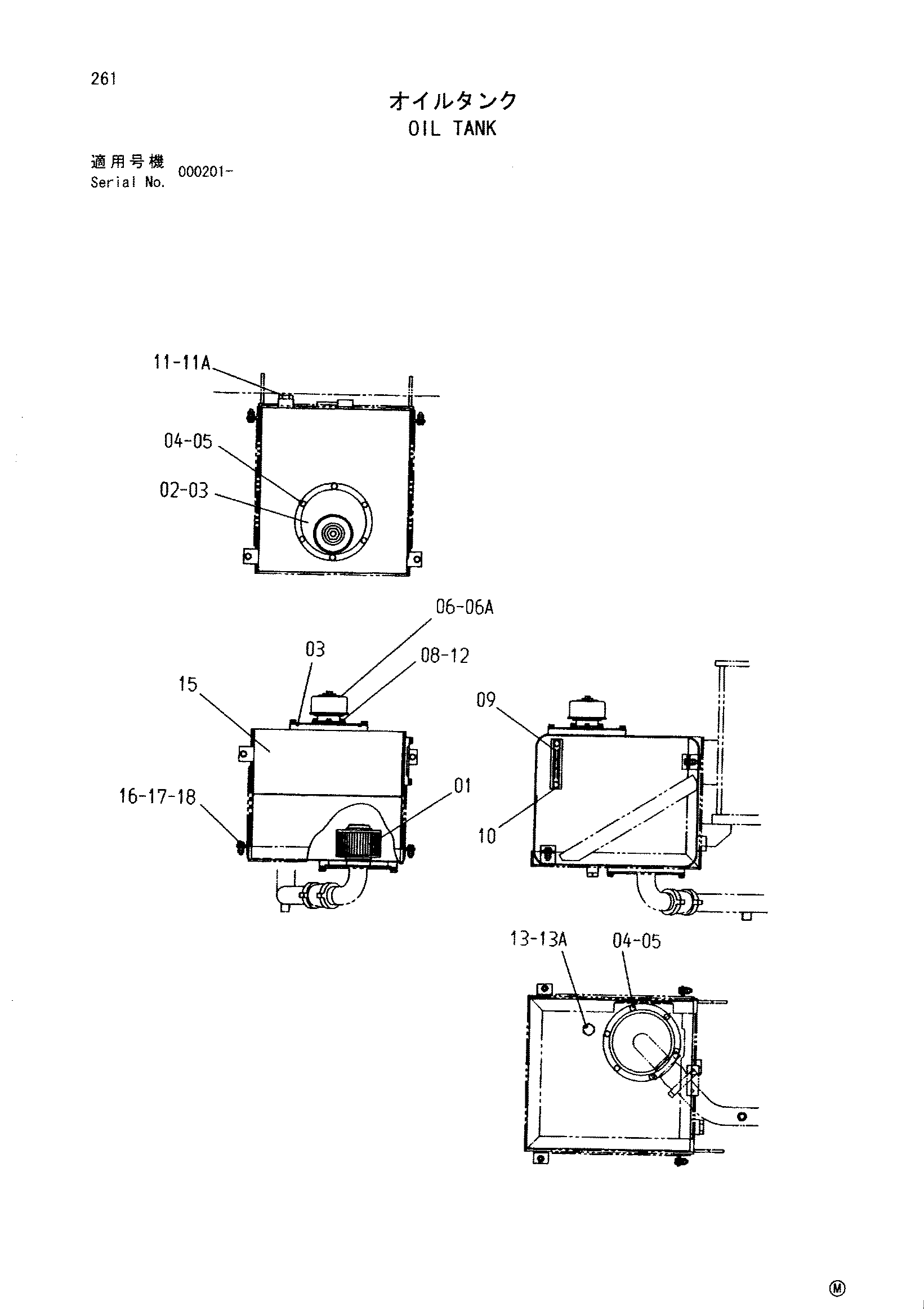

Заводская схема «Гидробак» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3501403 | Всасывающий фильтр | 1 |
| 02 | 3006170 | Крышка | 1 |
| 03 | A810210 | Уплотнительное кольцо | 2 |
| 04 | J901020 | Болт | 12 |
| 05 | A590910 | Пружинная шайба | 12 |
| 06 | 4023661 | Сапун | 1 |
| 06A | 4023666 | Элемент | 1 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | 8016441 | Указатель уровня | 1 |
| 10 | 449558 | Уплотнительная шайба | 4 |
| 11 | 4113926 | Пробка | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | J900816 | Болт | 4 |
| 13 | 4174542 | Пробка | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 7036560 | Гидробак | 1 |
| 16 | J901035 | Болт | 4 |
| 17 | A590110 | Плоская шайба | 8 |
| 18 | J950010 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
