Кабина платформа (нижний) — HITACHI SCX500W

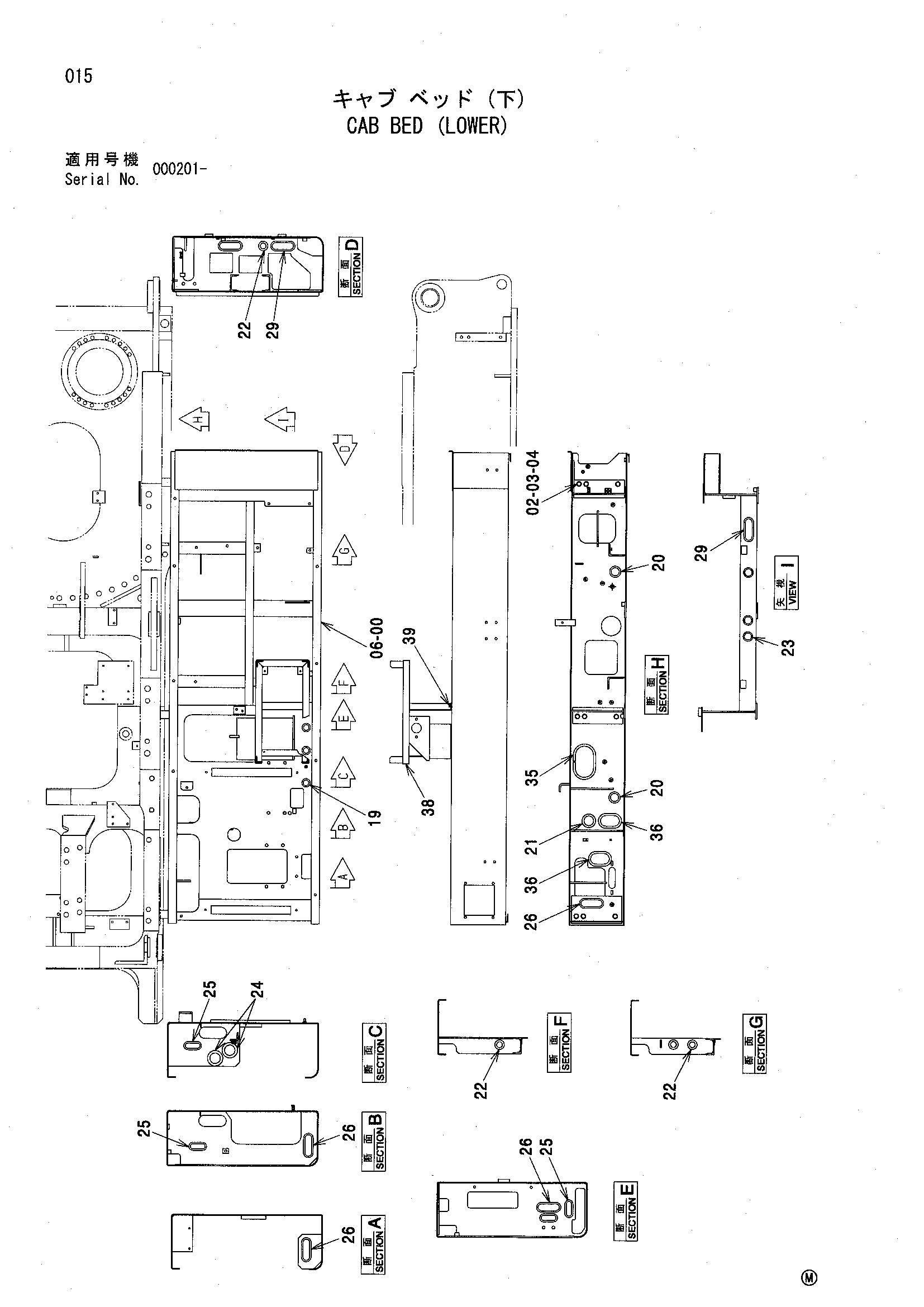

Заводская схема «Кабина платформа (нижний)» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005099 | Платформа кабина | 1 |
| 02 | J901645 | Болт | 9 |
| 03 | A590116 | Плоская шайба | 9 |
| 04 | A590916 | Пружинная шайба | 9 |
| 06 | 5008856 | Дополнительный платформа | 1 |
| 19 | 4184582 | Резиновая втулка | 3 |
| 20 | 4207839 | Резиновая втулка | 2 |
| 21 | 4087462 | Резиновая втулка | 1 |
| 22 | 4203587 | Резиновая втулка | 4 |
| 23 | 4209294 | Резиновая втулка | 3 |
| 24 | 4211191 | Резиновая втулка | 2 |
| 25 | 4209956 | Резиновая втулка | 4 |
| 26 | 4213560 | Резиновая втулка | 4 |
| 29 | 4213560 | Резиновая втулка | 3 |
| 35 | 4345078 | Резиновая прокладка | 1 |
| 36 | 4345079 | Резиновая прокладка | 2 |
| 38 | 7029496 | Кронштейн | 1 |
| 39 | J271030 | Болт с шайбой | 4 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
