Нижняя защита — HITACHI SCX500W

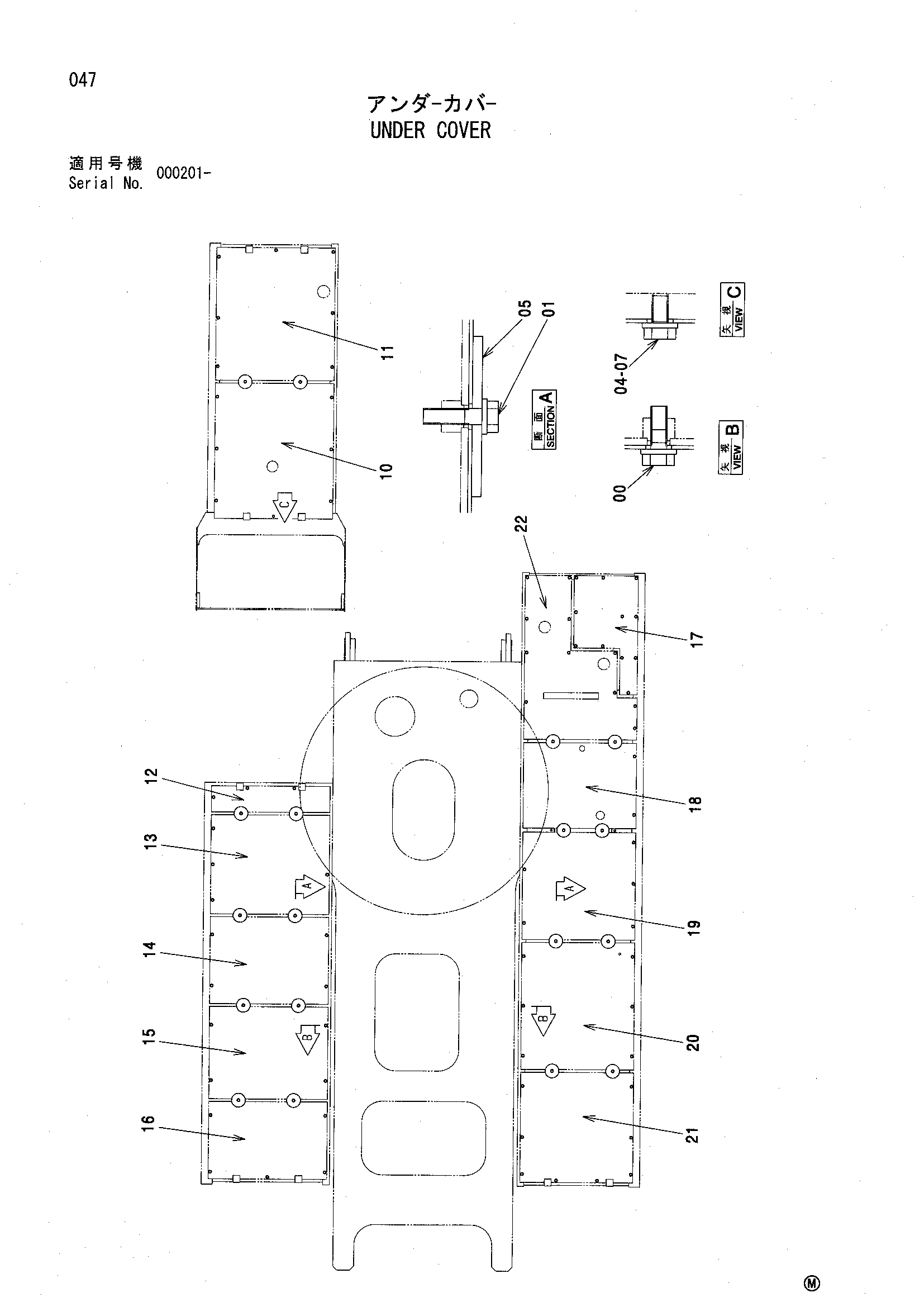

Заводская схема «Нижняя защита» для HITACHI SCX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J271030 | Болт с шайбой | 79 |
| 00A | J901030 | Болт | 1 |
| 00B | J222010 | Плоская шайба | 1 |
| 01 | J271040 | Болт с шайбой | 18 |
| 01A | J901040 | Болт | 1 |
| 01B | J222010 | Плоская шайба | 1 |
| 04 | J901020 | Болт | 1 |
| 05 | 4319802 | Пластина | 18 |
| 07 | J222010 | Шайба | 1 |
| 10 | 4619684 | Крышка нижний | 1 |
| 11 | 4619683 | Крышка нижний | 1 |
| 12 | 4619686 | Крышка нижний | 1 |
| 13 | 4341078 | Крышка R3 | 1 |
| 14 | 4319746 | Крышка | 1 |
| 15 | 4319747 | Крышка | 1 |
| 16 | 4319748 | Крышка | 1 |
| 17 | 4480714 | Крышка L1 | 1 |
| 18 | 4480551 | Крышка L3 | 1 |
| 19 | 4480443 | Крышка L4 | 1 |
| 20 | 4369461 | Крышка L5 | 1 |
| 21 | 4369460 | Крышка L6 | 1 |
| 22 | 4480705 | Крышка L2 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
