Верхний окно защита — HITACHI SCX500-C

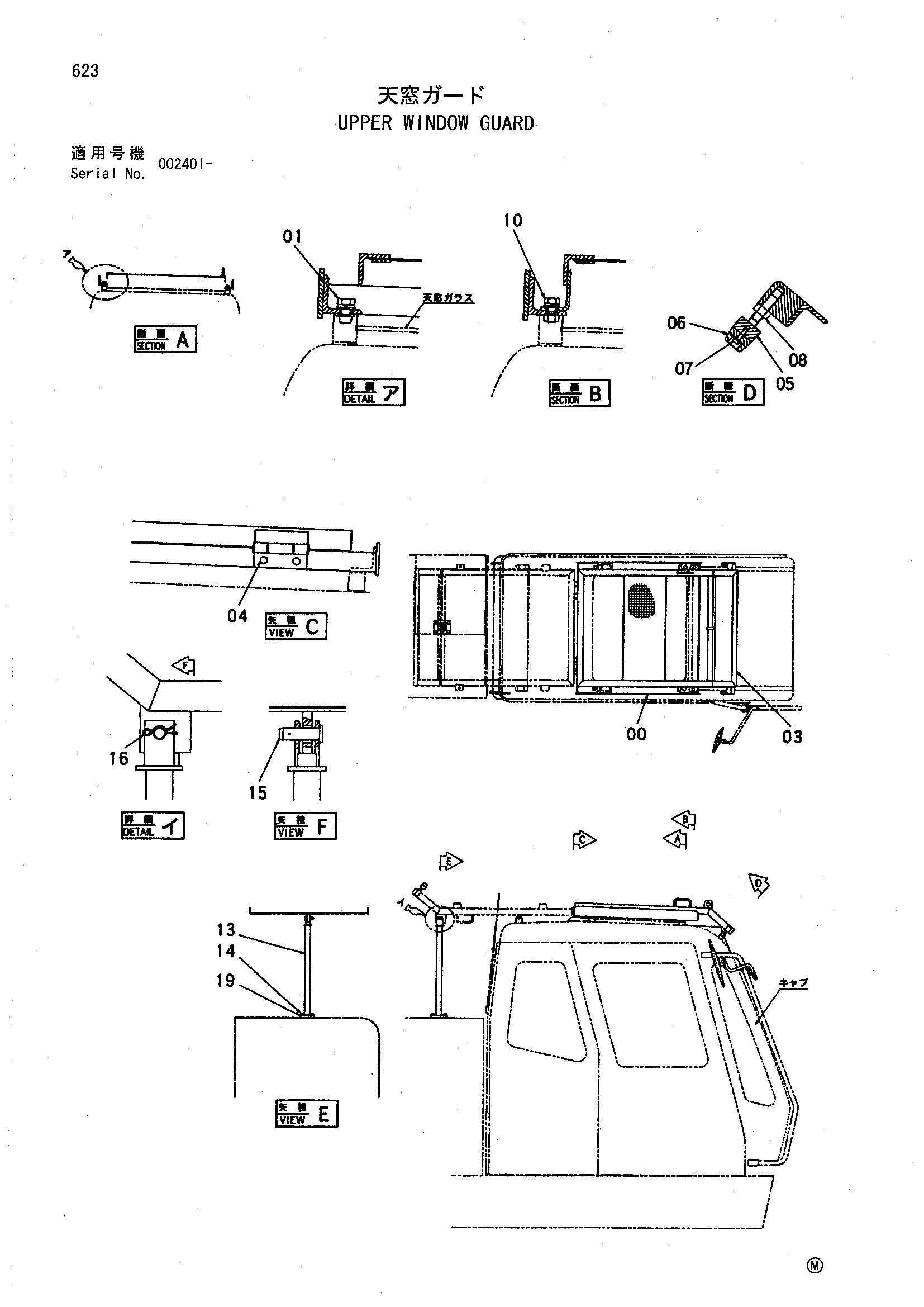

Заводская схема «Верхний окно защита» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8062144 | Кронштейн | 1 |
| 01 | J271225 | Болт с шайбой | 4 |
| 01A | J901225 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 6014885 | Защитный кожух | 1 |
| 04 | J260825 | Болт с шайбой | 4 |
| 04A | J900825 | Болт | 1 |
| 04B | A590108 | Шайба | 1 |
| 05 | 4348048 | Шток | 2 |
| 06 | 4227780 | Резиновая подушка | 2 |
| 07 | J450520 | Винт с шайбой | 2 |
| 08 | J950012 | Гайка | 2 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 13 | 9744260 | Кронштейн | 1 |
| 14 | J271020 | Болт с шайбой | 4 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4124555 | Палец | 1 |
| 16 | 4022701 | Стопорный палец | 1 |
| 19 | 4348046 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
